PHD4080 máquina de perforación CNC móvil de tipo pórtico, máquina de fresado de perforación CNC, intercambiador de calor de brida de placa de acero
Introducción del producto:
Este equipo es una máquina de perforación y fresado CNC móvil de alta velocidad de tipo pórtico, diseñada principalmente para operaciones de perforación, pinchazo y fresado en placas de acero, bridas, intercambiadores de calor,hojas de tubos, rodamientos giratorios y otras piezas de trabajo similares. Soporta perforación de alta velocidad con herramientas de carburo y un sistema de enfriamiento interno. Equipado con un sistema de control basado en bus KND o CNC,La máquina ofrece un funcionamiento fácil de usar y admite sistemas automatizados, el mecanizado de alta precisión para la producción de lotes pequeños y medianos con múltiples tipos de piezas de trabajo.
Configuración del producto:
| Modelo |
PHD4080 |
| Tamaño de la pieza |
LxW (mm) |
4000x8000 |
| ancho de la ranura en T del banco de trabajo (mm) |
28 |
| Cabeza de potencia de perforación |
¿Cuánto tiempo? |
1 o 2 |
| De las partidas 1 a 5 |
NT1capacidad |
| Diámetro máximo de perforación (mm) |
F90 |
| espesor máximo (mm) |
≤ 300 |
| Diámetro del golpe |
M3 a M36 |
| Velocidad del husillo (r/min) |
30 ~ 3000 |
| Potencia del motor del eje de servo (kW) |
22/30/37 |
| Movimiento lateral de la cabeza de potencia (eje X) |
Capacidad máxima de tracción horizontal (mm) |
4000 |
| Velocidad de movimiento lateral (r/min) |
0 ~ 6 |
| Potencia del servomotor para el movimiento lateral (kW) |
3.6 |
| Movimiento longitudinal del pórtico (eje Y) |
Cantidad máxima de la carrera de alimentación (mm) |
8000 |
| Velocidad de movimiento de la alimentación (m/min) |
0 ~ 6 |
| Potencia del servomotor de alimentación (kW) |
3.6 / 5.5 |
| Movimiento de alimentación vertical del carnero (eje Z) |
Capacidad máxima (mm) |
1400 |
| Velocidad de movimiento (m/min) |
0 ~ 4 |
| Potencia del servomotor (kW) |
3.6 |
| Precisión de posicionamiento en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,015/1000 |
| Precisión de posicionamiento repetida en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,01/1000 |
| Sistema eléctrico |
Sistema CNC |
La Comisión ha adoptado una decisión sobre la aplicación de la presente Decisión. |
| Cambiador de herramientas |
Tipo de disco (opcional) |
24 posiciones de las herramientas |
| Tamaño total |
LxWxH (m) |
13 por 6,9 por 6.2 |
Características del producto
1La máquina está compuesta por un lecho de la máquina, mesa de trabajo, pórtico móvil, cabeza de potencia de tipo ram vertical, sistema hidráulico, sistema neumático, sistema de enfriamiento, sistema de lubricación centralizado,sistema de control eléctrico, y sistema automático de eliminación de chips.

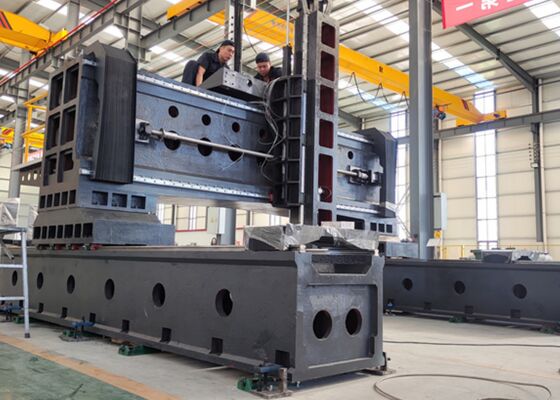

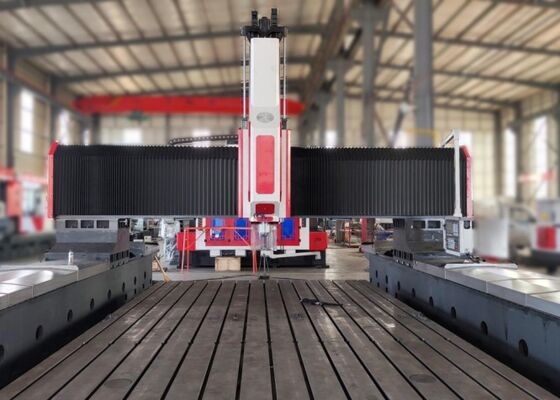

2Dentro de esta serie de máquinas, la mesa de trabajo y el pórtico están configurados como conjuntos estructurales independientes, con el pórtico moviéndose a lo largo de dos bases de soporte.precisión de posicionamiento, y el rendimiento de carga, garantizando un funcionamiento estable y fiable durante procesos de perforación exigentes.
3La máquina está equipada con una mesa de trabajo de alta calidad fabricada en hierro fundido gris HT300, que proporciona una base sólida y estable para el mecanizado de precisión.
El lecho de la máquina y la mesa de trabajo están fabricados en hierro fundido gris HT300 de primera calidad y se someten a dos ciclos de tratamiento térmico de templado para eliminar las tensiones internas.Su configuración estructural separada ayuda a minimizar la resonancia generada durante la perforación, mejorando así la estabilidad del mecanizado y prolongando la vida útil de las herramientas de corte de carburo.

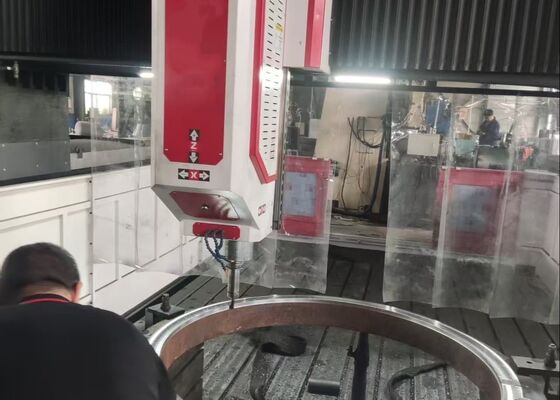

1El sistema automático de eliminación de astillas y el sistema de circulación de refrigerante reducen el tiempo de procesamiento auxiliar y minimizan la intervención manual.Los operadores deben cargar y descargar principalmente piezas de trabajo y reemplazar herramientas de perforación, simplificando las operaciones rutinarias y aumentando la eficiencia general de la producción.
2La máquina dispone de un eje BT50 de alta precisión fabricado en Taiwán, equipado con un sistema interno de suministro de refrigerante para apoyar el mecanizado eficiente con taladros de carburo.Un cilindro neumático de sujeción de herramientas permite cambios de herramientas convenientes y rápidosEl motor del eje de alta potencia está conectado a través de una transmisión de cinta sincrónica servo-conducida, proporcionando un amplio rango de velocidad del eje para satisfacer los requisitos de diferentes aplicaciones de mecanizado.
3Esta máquina de perforación CNC está diseñada para adaptarse a las características específicas de la pieza de trabajo y los requisitos de precisión de mecanizado,con un diseño estructural compacto y capacidad de procesamiento flexible• Maneja eficientemente los patrones de agujeros dispuestos en configuraciones circulares o líneas rectas, ofreciendo perforación de alta velocidad con una precisión posicional confiable.Con su configuración práctica y un rendimiento de mecanizado constante, la máquina proporciona una solución rentable para el procesamiento de placas metálicas de precisión.
La máquina de perforación de placas de tipo pórtico CNC es una solución industrial robusta desarrollada para el mecanizado preciso de piezas de trabajo en forma de placa y componentes estructurales.Es especialmente adecuado para el procesamiento de bridas, discos, anillos, placas planas y componentes similares, siempre que sus espesores de material se mantengan dentro del rango de mecanizado efectivo especificado por la máquina.
En las instalaciones de fabricación de acero estructural, la máquina realiza perforación y fresado de precisión en placas estructurales, placas de conexión y componentes relacionados,soporte de ensamblaje preciso y conexiones estructurales confiablesEn el sector de la energía eólica, proporciona mecanizado de alta precisión para componentes de torres de turbinas eólicas y conjuntos de bridas,ayuda a garantizar la exactitud dimensional y la fiabilidad estructural en condiciones ambientales exigentesEn la construcción de puentes, el equipo procesa vigas de puentes, componentes de soporte y partes estructurales asociadas,que permite la producción de datos precisos, conexiones duraderas diseñadas para soportar cargas dinámicas durante toda la vida útil del puente.
