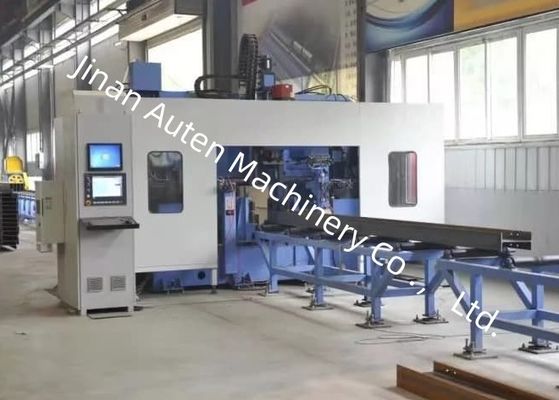

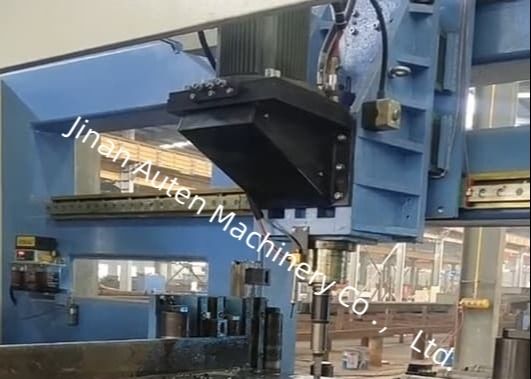

Rango de Ancho 150～1250mm Máquina CNC para Taladrado, Marcado y Roscado de Vigas H Husillo BT40 Cono
Componentes:
Esta línea de producción se compone principalmente de componentes que incluyen una mesa de material horizontal de carga, una máquina principal de taladrado 3D, un canal de alimentación de taladrado 3D, un dispositivo de alimentación de taladrado 3D, un canal de descarga de taladrado 3D, un sistema de refrigeración, un sistema hidráulico, un sistema neumático, un sistema de lubricación, un sistema eléctrico y otros.
La línea de producción adopta una estructura de bancada fija y pieza de trabajo móvil, lo que facilita la producción automatizada.
Especificaciones Principales:
| Parámetro |
Valor |
| Tamaño de la pieza de trabajo |
Rango de ancho |
150～1250mm |
| Rango de altura |
100～600mm |
| Rango de longitud de la materia prima |
2000～12000mm |
| Rango de longitud de la pieza de trabajo terminada |
2000～12000mm |
| Husillo de taladrado |
Número de husillos de taladrado |
3 |
| Cono del husillo |
BT40 |
| Potencia del motor del husillo |
11kW |
| Velocidad de rotación |
200~3000 r/min |
| Rango de diámetro de taladrado |
φ5~φ30 |
| Eje CNC |
Potencia del servomotor del eje X |
Aproximadamente 4.4kW |
| Velocidad máxima del eje X |
40m/min |
| Potencia del servomotor para el eje de posicionamiento horizontal de taladrado |
Aproximadamente 1.5kW |
| Velocidad máxima del eje de posicionamiento horizontal de taladrado |
10m/min |
| Potencia del servomotor del eje de avance horizontal de taladrado |
Aproximadamente 2kW |
| Velocidad máxima del eje de posicionamiento horizontal de taladrado |
10m/min |
| Potencia del servomotor del eje de posicionamiento vertical de taladrado |
Aproximadamente 3kW |
| Velocidad máxima del eje de posicionamiento vertical de taladrado |
10m/min |
| Potencia del servomotor del eje de avance vertical de taladrado |
Aproximadamente 3kW |
| Velocidad máxima del eje de avance vertical de taladrado |
10m/min |
| Almacén de herramientas |
Cantidad |
3 juegos |
| Tipo |
tipo en línea |
| Cantidad de herramientas |
4 x 3 |
| Unidad de Marcado Hidráulico |
Cantidad de caracteres |
36 |
| Tamaño del carácter |
Φ10 |
1. Mesa de Material Horizontal de Carga
Se compone de un soporte de mesa de material, una cadena transportadora, un motor de reducción y otros componentes, que sirven para transportar materiales de acero al canal de alimentación.
La mesa de material horizontal de carga está conectada a la máquina enderezadora adquirida por el cliente.
2. Canal de Alimentación de Taladrado Tridimensional
El canal de alimentación de taladrado tridimensional utiliza un rodillo motorizado para conectarse con la máquina enderezadora in situ del cliente, recibir los perfiles enderezados y transportarlos automáticamente a la posición de sujeción del carro de alimentación. En esta configuración, la altura del plano superior del rodillo desde el suelo es de 800 mm; si la altura de la máquina enderezadora difiere, el usuario deberá realizar los ajustes.
El canal de alimentación está diseñado para transportar piezas de trabajo a procesar. Se instala un interruptor fotoeléctrico en el extremo frontal del canal para detectar el extremo frontal de la pieza de trabajo y determinar la referencia de procesamiento en la dirección X. El dispositivo de empuje lateral presiona la pieza de trabajo firmemente contra los rodillos de posicionamiento lateral, logrando así un posicionamiento aproximado de la pieza de trabajo en la dirección Y.
3. Carro de Alimentación de Taladrado Tridimensional
Se compone de engranajes, servomotores y manipuladores. El manipulador presenta una excelente rigidez y estabilidad, capaz de levantar y bajar automáticamente según las especificaciones del perfil y sujetar automáticamente las piezas de trabajo. Una vez que el manipulador sujeta una pieza de trabajo, es impulsado por el servomotor y, bajo la transmisión de la cremallera, la pieza de trabajo se alimenta en la dirección X, asegurando la precisión de procesamiento longitudinal de las operaciones de taladrado.
