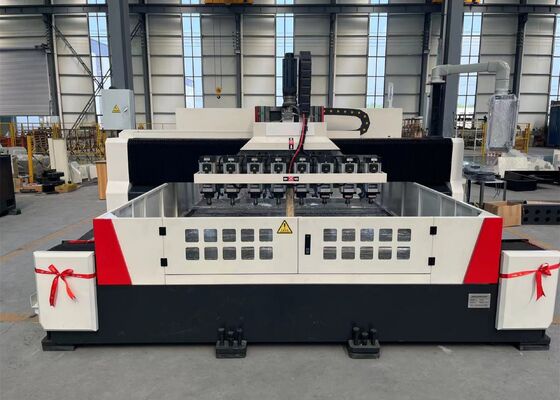

Máquina de perforación CNC de alta velocidad para las placas de tamizado modelo SPD3010

Máquina de perforación CNC de alta velocidad para las placas de tamizado modelo SPD3010

Aplicaciones:

Se utiliza principalmente para la perforación eficiente de piezas de trabajo como las placas de tamiz y las placas delgadas dentro de su rango de grosor efectivo.Puede perforar agujeros en partes de material único y material compuestoEl proceso de mecanizado está controlado digitalmente, lo que hace que la operación sea muy conveniente.

Configuración de parámetros:

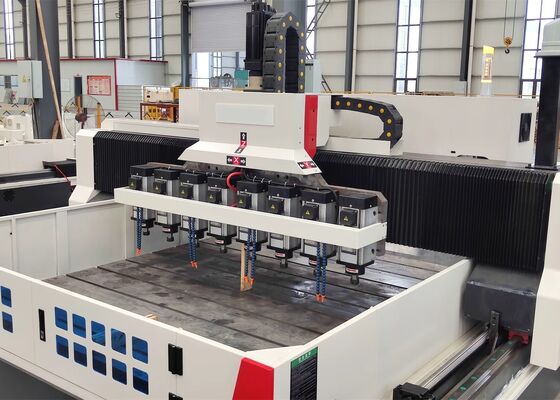

Estructura de la máquina:

Compuesto principalmente por una mesa de trabajo, un pórtico móvil, una silla móvil, varias cabezas de perforación, un dispositivo de lubricación automática, dispositivos de protección, un dispositivo de refrigeración circulante,un sistema de control digitalLa máquina-herramienta, apoyada y guiada por pares de guías de rodadura y accionada por pares de tornillos de plomo de precisión, posee una alta precisión de posicionamiento y repetibilidad.

1Mesa de trabajo:

El lecho y la mesa de trabajo son piezas fundidas integrales de hierro gris (HT250), mecanizadas con precisión después de un tratamiento de recocido secundario y de envejecimiento,que se traduce en una excelente rigidez dinámica y estática y sin deformaciónLa superficie de la mesa de trabajo tiene ranuras en T finamente mecanizadas y racionalmente dispuestas para sujetar la pieza de trabajo.garantizando una distribución uniforme de la fuerza en los toboganes de guía y mejorando significativamente la rigidez y la resistencia a la tracción y la compresión de la máquina herramientaEl sistema de accionamiento utiliza un servomotor CA y un par de tornillos de bolas de precisión para accionamiento de dos lados, lo que permite que el pórtico se mueva en la dirección del eje Y.Los tornillos ajustables se distribuyen en la superficie inferior de la cama para un fácil ajuste de la cama y el nivel de la mesa de trabajo.

2- ¿ Qué pasa?
El pórtico móvil está fundido y mecanizado de hierro gris (HT250).y dos servomotores, lo que permite que el deslizador de la cabeza de potencia se mueva a lo largo del eje Y. Cada deslizador de la cabeza de potencia está equipado con una cabeza de potencia de perforación.El movimiento de la bóveda se logra por los servomotores que impulsan los tornillos de bolas a través de acoplamientos de precisión.

3- El Sillín en Movimiento.
La silla móvil es un componente estructural de hierro fundido de precisión. Está equipada con dos slides de guía endurecidos CNC de alta carga, un par de tornillos de bolas de precisión,con una capacidad de transmisión superior a 300 W,Esto impulsa la cabeza de perforación a moverse a lo largo del eje Z, lo que permite avances rápidos, alimentación, retracción rápida y acciones de parada..

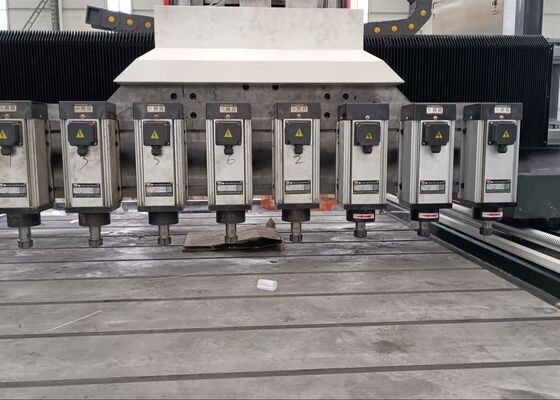

4. Cabeza de potencia de perforación:
La cabeza de la potencia de perforación utiliza un motor de eje de tres fases dedicado, que impulsa directamente un eje de precisión.dos traseros) para lograr una regulación de velocidad sin pasosLa alimentación es accionada por un servomotor y un tornillo de bola. Los ejes X y Y pueden ser conectados, utilizando un control de circuito semicluso, lo que permite funciones de interpolación lineal y circular.El extremo del husillo es un soporte de herramientas de urgencias.
