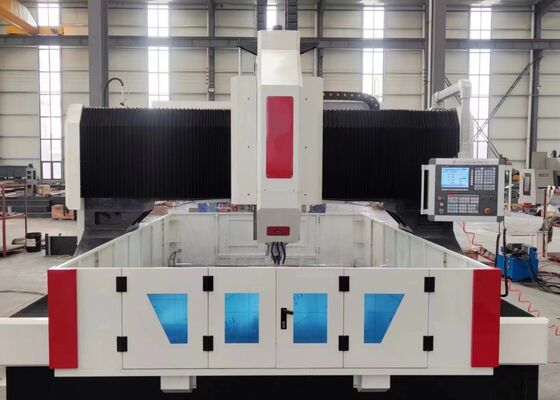

Máquina de perforación y fresado de placas CNC de alta velocidad de tipo gantry con accionamiento de precisión

Máquina de perforación y fresado de placas CNC de alta velocidad de tipo gantry con accionamiento de precisión

Aplicación:

Esta máquina de perforación y fresado de placas de tipo pórtico CNC está especialmente desarrollada para realizar una amplia gama de procesos de mecanizado, incluida la perforación, el chanfrado, el golpeado, el fresado y el taladro,sobre placas de acero y componentes estructuralesProporciona soluciones de procesamiento de agujeros altamente eficientes para varias piezas de trabajo como bridas, discos, anillos y estructuras de placas dentro del rango de espesor aplicable.La máquina admite tanto el mecanizado de orificio a través como el mecanizado de orificio ciego y es adecuada para procesar componentes compuestos de un solo material y de varias capasAl integrar tecnología avanzada CNC, el equipo ofrece una operación conveniente, capacidad de procesamiento automatizado y rendimiento de fabricación de alta precisión.Es una solución ideal para la producción industrial a gran escala que requiere eficiencia., precisión y confiabilidad.

Especificaciones:

Características del producto

1Sistema de transmisión de alta precisión:
La máquina está equipada con guías lineales fabricadas en Taiwán y ensambles de deslizadores de precisión, que proporcionan un movimiento del eje suave, un rendimiento de movimiento estable,y una mayor capacidad de carga para aplicaciones de mecanizado pesado exigentes.

1) El eje X utiliza dos guías lineales rodantes que proporcionan guía lateral y soporte estructural, cumpliendo con los requisitos de las operaciones de perforación de alta velocidad.Un servomotor de CA impulsa un mecanismo de transmisión de tornillo de bolas de alta precisión, garantizando un posicionamiento preciso, un movimiento suave y un rendimiento de alimentación lineal fiable.

2) El eje Y incorpora dos guías lineales rodantes de trabajo pesado en cada lado, con tres deslizadores de tipo cuadrado instalados en cada guía para formar un sistema de transporte de pórtico rígido y estable.Esta configuración proporciona una excelente resistencia estructural y estabilidad operativa al tiempo que ofrece baja fricciónEl portón es accionado por un sistema de transmisión sincronizada de doble servo,con servomotores instalados en ambos lados para conducir simultáneamente los tornillos de bolas respectivos, garantizando un movimiento sincronizado y un rendimiento de mecanizado CNC preciso.

3) El carro del husillo está soportado por cuatro guías lineales de trabajo pesado, que ofrecen una alta rigidez estructural, una precisión de posicionamiento superior, una excelente respuesta dinámica,y un funcionamiento de movimiento estable durante las operaciones de mecanizado de alta velocidad y baja velocidad.

2Sistema de lubricación automática y estructura de protección:
El equipo incorpora un sistema de lubricación automática volumétrica fabricado en Taiwán con una distribución de presión de precisión.incluidas las guías lineales, tornillos de bolas y mecanismos de transmisión de rack y piñón, lo que garantiza una lubricación integral y prolonga efectivamente la vida útil de los componentes críticos de la máquina.Las cubiertas de protección resistentes al polvo se instalan en los conjuntos del eje X y del eje Y, mientras que se colocan protectores impermeables alrededor de la mesa de trabajo para proteger los principales componentes de la máquina y mejorar la fiabilidad del funcionamiento.

3Sistema avanzado de control CNC KND:
La máquina adopta servomotores de valor absoluto de alta precisión para el control de movimiento y está equipada con una interfaz de comunicación RS232, pantalla a color e interfaz de operación en idioma chino.El sistema CNC admite tanto el funcionamiento en la máquina como la entrada de datos USB externa, proporcionando una administración del programa conveniente, transferencia de datos eficiente y control de mecanizado flexible.

Esta máquina de perforación y marcado de placas de pórtico CNC de alto rendimiento está específicamente desarrollada para el mecanizado de precisión de piezas de trabajo de tipo placa y componentes estructurales de acero.Es adecuado para procesar bridas, discos, anillos, placas planas y otros componentes comparables, con espesor de pieza de trabajo que se requiere para mantenerse dentro del rango de mecanizado efectivo especificado por la máquina.

En las instalaciones de fabricación de acero estructural, el equipo realiza perforación y fresado de precisión en placas estructurales, placas de conexión y componentes relacionados,soporte para el ensamblaje preciso y confiable de la estructura de aceroEn la industria de la energía eólica, proporciona un mecanizado de alta precisión para las secciones de las torres de los aerogeneradores y los componentes de las grandes bridas.ayuda a garantizar la exactitud dimensional y la integridad estructural en condiciones de funcionamiento exigentes, como vientos fuertes y variaciones significativas de temperaturaEn la construcción de puentes, la máquina se utiliza para procesar vigas de puentes, componentes de soporte y estructuras de conexión,Producción de juntas precisas y duraderas capaces de soportar cargas dinámicas a largo plazoA través de su combinación de mecanizado de precisión, funcionamiento estable y capacidades de procesamiento versátiles, el equipo proporciona una solución de fabricación confiable para acero estructural, energía eólica,y las principales aplicaciones de infraestructura.
