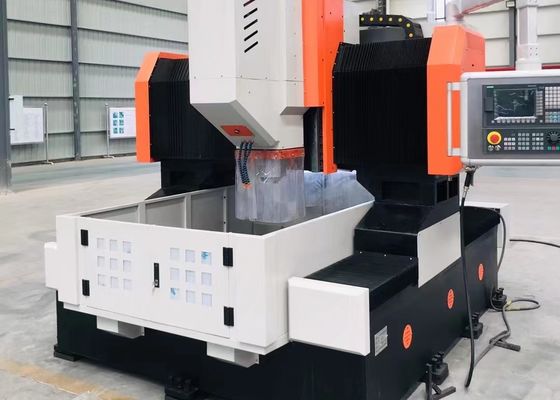

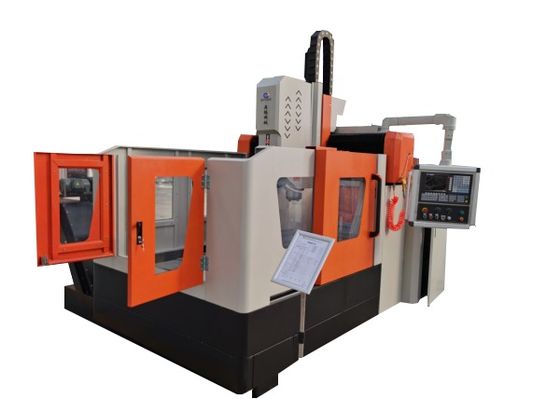

Modelo de máquina de taladrado y fresado CNC para placas de tamaño de pieza de trabajo de 1200x1200 mm, servomotor de 11KW de potencia del husillo

1200x1200mm Tamaño de la pieza de trabajo Máquina de perforación y fresado de placas CNC Modelo Servo 11KW Potencia del motor del eje

Aplicación:

Apto para la perforación, el chanfrado, el tapping y el fresado de placas/componentes estructurales.

Se dedica principalmente a la perforación de piezas de trabajo de alta eficiencia como bridas, discos, anillos y placas con espesor dentro del rango efectivo.La perforación de agujeros y agujeros ciegos se puede lograr tanto en piezas de un solo material como en materiales compuestosEl proceso de mecanizado de la máquina herramienta está controlado digitalmente, ofreciendo un funcionamiento muy conveniente.

1- El banco de trabajo:

El lecho de la máquina presenta una estructura soldada, que se somete a un tratamiento de recocido y envejecimiento secundario antes de terminar el mecanizado.Dos rieles de guía lineal de alta precisión están montados en cada lado de la base de la cama, garantizando una distribución uniforme de la fuerza en los deslizadores del carril de guía, lo que mejora significativamente la rigidez de la máquina herramienta, así como la resistencia a la tracción y la compresión.El sistema de accionamiento emplea servomotores CA y pares de tornillos de bolas de precisión para conducción de doble ladoAdemás, el banco de trabajo está equipado con un sistema hidráulico de sujeción de cilindros.

2- ¿ Qué pasa?

El pórtico móvil es un componente fundido mecanizado de hierro fundido gris (HT250).Un conjunto de tornillos de bola de precisión y un servomotor permiten que la placa de deslizamiento de la cabeza de potencia se mueva a lo largo del eje X, con una cabeza de potencia de perforación instalada en la placa de deslizamiento de la cabeza de potencia.El movimiento del pórtico se realiza por el servomotor que conduce la tuerca de bola para girar en el tornillo de bola a través de un acoplamiento de precisión.

3- Una silla móvil.

La silla móvil es un componente estructural de hierro fundido de precisión. Está equipada con dos trenes lineal CNC con capacidad de carga ultra alta, un conjunto de pares de tornillos de bolas de precisión,y un reductor planetario de alta precisión conectado al servomotorEsta configuración sirve para equilibrar el peso de la cabeza de potencia, reducir la carga en el tornillo y extender la vida útil del tornillo.,habilitando acciones tales como avance rápido, alimentación de trabajo, retracción y detención de la cabeza de potencia, junto con funciones de rotura automática del chip, eliminación del chip y pausa.

El SLas especificaciones:
