Industria de estructuras de acero utiliza robot de soldadura inteligente BR-2010A Pro/DG9 Robot de soldadura tipo tren de tierra

Industria de estructuras de acero utiliza robot de soldadura inteligente BR-2010A Pro/DG9 Robot de soldadura tipo tren de tierra

Características del equipo:

El robot de soldadura tipo tren de tierra está diseñado principalmente para la soldadura automatizada de varias estructuras de acero con soldadura de filete.placas de diafragma, y otras aplicaciones de soldadura por filete.

Configuración estándar incluye, sistema de control, mecanismo de desplazamiento de pista de suelo, robot de soldadura por arco, fuente de energía de soldadura con tanque de refrigerante, sistema de visión de soldadura inteligente,Torcha de soldadura refrigerada por aguaEstación de limpieza de antorchas.

Max.Ancho del componente: 1,2 metros, longitud de la vía estándar:9 metros (personalizable según el diseño del taller)

Saldas de filamentos planos horizontales, soldas de filamentos planos poligonales, soldas de filamentos verticales, soldadura en las esquinas (excluida la soldadura de varios pasos)

Construcciones de acero compatibles, columnas de acero en forma de H, vigas de techo, vigas de grúa, corbels, asientos de purlin,otros componentes de acero de sección abierta

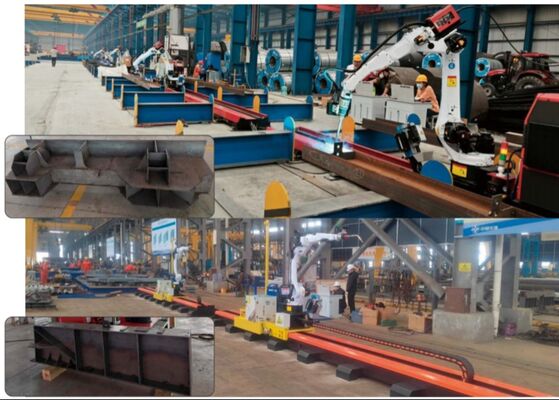

Diseño de la estación de trabajo:

Componentes básicos del sistema robot de soldadura

Sistema operativo inteligente

Un sistema auto-desarrollado con capacidades básicas de integración del proceso de soldadura profunda. El sistema importa modelos 3D y utiliza tecnología de visión para localizar con precisión todas las costuras de soldadura estructurales.Basado en los contornos reales del modelo, genera automáticamente programas de soldadura.

El software está desplegado en un sistema de PC, que se puede colocar en cualquier lugar.El control remoto está habilitado, lo que permite el funcionamiento directo de equipos de campo desde oficinas para tareas de soldadura..

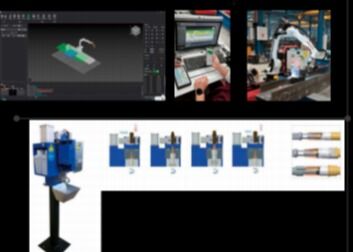

Estación de limpieza de antorchas Característica

Gestión ecológica de los aceites - Cámara de oración de aceites cerrada - Sistema de recuperación de aceites usados (conforme al medio ambiente)

El diseño especial de la boquilla asegura un revestimiento uniforme causado por salpicaduras

Hay un sensor colocado en la boquilla de sujeción neumática

El sensor inteligente puede detectar cuando el motor alcanza el fondo, Asegúrese de que la antorcha no se puede quitar durante la limpieza para reducir los accidentes de colisión de armas

Aumento del motor de activación de un solo comando para lograr las acciones de la antorcha de limpieza ((reduce el cableado de I / O del robot

La limpieza de reamper multifunción alcanza la base de la punta de contacto

En el caso de los sistemas integrados, los sistemas integrados son los que se utilizan en el proceso de fabricación.

Programación libre de enseñanza: la postura de soldadura, la postura de posicionamiento y las trayectorias de corte de aire se calculan todas por el software

Sistema de seguimiento de costura: combina alimentación y retroalimentación para lograr una mayor precisión de soldadura
