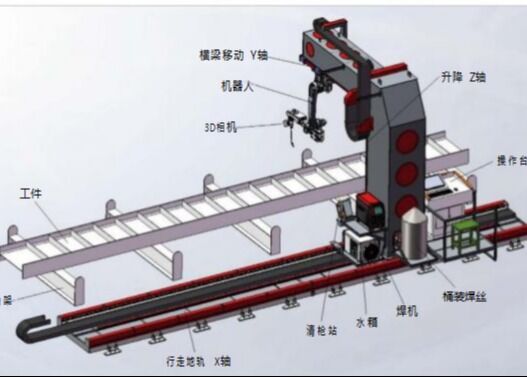

Robótica de soldadura inteligente de estructura de acero utilizada (tipo de voladizo de eje pro/9A)
Características del equipo:
La estación de trabajo de soldadura inteligente de tipo voladizo se utiliza principalmente para la soldadura automática robótica de varias soldaduras de filetes de estructura de acero.El puesto de trabajo cumple los requisitos de soldadura de filetes para estructuras de acero en forma de H., placas de diafragma, base de maquinaria y equipo
las soldaduras estructurales y otras aplicaciones de soldadura por filete.
La posición de la pista del piso se instala de acuerdo con el diseño del taller y el proceso de producción.Soldadura de extremos y extremos (excepto soldadura de múltiples pasos).
Los productos de estructuras de acero incluyen: columnas de acero en forma de H, vigas de techo, vigas de grúa (vigas de pista), soldaduras estructurales de base de maquinaria y otros productos de estructuras de acero relativamente abiertos.
Diseño de la estación de trabajo:
Resumen de la función de la estación de trabajo
Los dibujos de diseño de la estación de trabajo han sido sometidos a verificación y diseño de simulación repetidos, siempre que la resistencia estructural sea fiable y el montaje/mantenimiento sea conveniente.garantizar la apariencia estética.
Todos los componentes comprados para el equipo de estaciones de trabajo son suministrados por fabricantes reconocidos en la industria (ver lista de configuración para más detalles).La calidad de todas las piezas mecanizadas se somete a una inspección estricta, satisfaciendo los requisitos de resistencia con un rendimiento superior y un funcionamiento sin problemas.
Todos los componentes, instrumentos y documentación completa de dibujos de los equipos de estación de trabajo utilizan unidades de medida GB (norma nacional).y los materiales de todos los instrumentos y componentes cumplen las normas ISO y IEC o normas equivalentes.
Los componentes de las estaciones de trabajo se fabrican con materiales de alta calidad. Los elementos mecánicos y eléctricos seleccionados son productos de serie de primera calidad, probados y confiables.
El robot está equipado con sensores de colisión frontales que permiten una protección de apagado inmediato en caso de impacto.
La estación de trabajo cuenta con funciones de soldadura inteligentes, entre las que se incluyen:
Modelado paramétrico, operación impulsada por un modelo digital 3D, planificación inteligente de la trayectoria de soldadura, corrección de la trayectoria del sensor de visión láser mediante imágenes, alarmas de límite de desviación
Creación automática de programas de soldadura mediante el emparejamiento de librerías de parámetros y procesos
Estación de limpieza de antorchas Característica
Gestión ecológica de los aceites - Cámara de oración de aceites cerrada - Sistema de recuperación de aceites residuales (conforme al medio ambiente)
El diseño especial de la boquilla asegura un revestimiento uniforme causado por salpicaduras
Hay un sensor colocado en la boquilla de sujeción neumática
El sensor inteligente puede detectar cuando el motor alcanza el fondo, Asegúrese de que la antorcha no se puede quitar durante la limpieza para reducir los accidentes de colisión de armas
Aumento del motor de activación de un solo comando para lograr acciones de linterna de limpieza ((reducir el cableado de E / S del robot)
La limpieza de reamper multifunción alcanza la base de la punta de contacto
En el caso de los sistemas integrados, los sistemas integrados son los que se utilizan en el proceso de fabricación.
Programación libre de enseñanza: la postura de soldadura, la postura de posicionamiento y las trayectorias de corte de aire se calculan todas por el software
Sistema de seguimiento de costura: combina alimentación y retroalimentación para lograr una mayor precisión de soldadura
