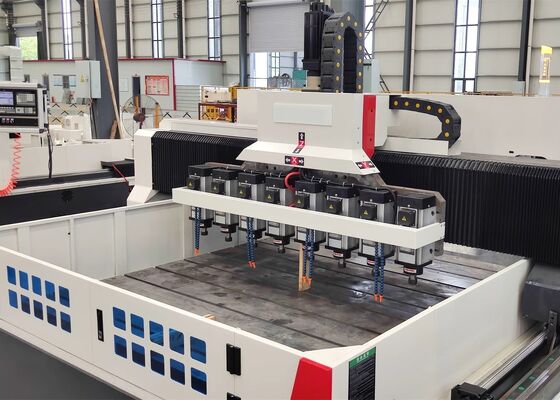

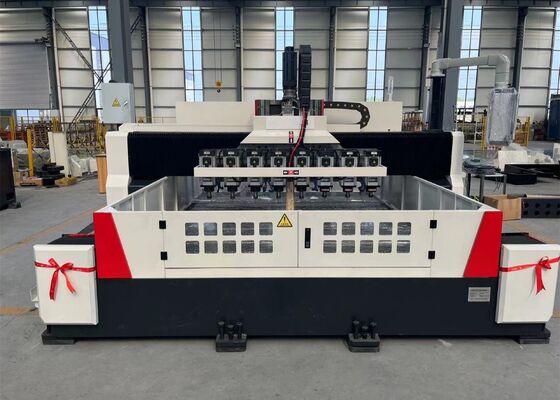

Perforadora de pórtico de alta velocidad del CNC para el agujero de la forma cónica del eje de la placa de tamiz ER20

Taladro CNC de pórtico de alta velocidad para plato de tamiz con cono ER20

Aplicaciones:

Esta máquina está diseñada principalmente para la perforación de alta eficiencia de piezas de trabajo como platos de tamiz y placas delgadas dentro del rango de espesor aplicable. Es capaz de producir agujeros pasantes en componentes de un solo material y de materiales compuestos. Las operaciones de mecanizado se controlan a través de un sistema digital, lo que proporciona un proceso de operación fácil de usar y una gestión de producción eficiente. El equipo es adecuado para la fabricación automatizada, de alta precisión, multiespecificación y de alto volumen.

Configuración de parámetros:

Estructura de la máquina:

La máquina se compone principalmente de una mesa de trabajo, un pórtico móvil, una silla de montar móvil, múltiples cabezales de potencia de perforación, un sistema de lubricación automática, ensamblajes de protección, un sistema de refrigeración circulante, un sistema de control CNC digital y un sistema de control eléctrico. Los ensamblajes de guías lineales de rodadura proporcionan soporte estructural y guía, mientras que los ensamblajes de husillos de bolas de precisión proporcionan una transmisión de movimiento precisa, garantizando una alta precisión de posicionamiento y repetibilidad durante todo el proceso de mecanizado.

1. Mesa de trabajo:
La bancada y la mesa de trabajo de la máquina se fabrican como fundiciones integrales de hierro fundido gris (HT250). Después de someterse a un tratamiento secundario de recocido y envejecimiento, los componentes se mecanizan con precisión para lograr una rigidez estática y dinámica sobresaliente, manteniendo al mismo tiempo una excelente estabilidad dimensional y resistencia a la deformación. La superficie de la mesa de trabajo está acabada con precisión e incorpora ranuras en T dispuestas sistemáticamente para una sujeción eficiente y segura de la pieza de trabajo. Se instalan dos guías lineales de alta precisión a cada lado de la base de la bancada, lo que proporciona una distribución equilibrada de la carga en las guías y mejora significativamente la rigidez estructural, la resistencia a la tracción y la resistencia a la compresión de la máquina herramienta. El mecanismo de accionamiento utiliza un servomotor de CA combinado con un ensamblaje de husillo de bolas de precisión en una configuración de accionamiento de doble cara, lo que permite un movimiento estable y preciso del pórtico a lo largo del eje Y. Los pernos de nivelación ajustables se colocan uniformemente en la parte inferior de la bancada, lo que permite un ajuste conveniente del nivel y la alineación de la bancada y la mesa de trabajo.

2. Pórtico móvil:
El pórtico móvil se produce a partir de hierro fundido gris (HT250) mediante fundición y mecanizado de precisión, lo que proporciona una base estructural robusta y rígida. La sección frontal del pórtico está equipada con dos ensamblajes de guías lineales de rodadura de alta capacidad de carga, dos juegos de ensamblajes de husillos de bolas de precisión y dos servomotores, lo que permite que las correderas del cabezal de potencia viajen con precisión a lo largo del eje Y. Cada corredera del cabezal de potencia está equipada con un cabezal de potencia de perforación individual para operaciones de mecanizado. El desplazamiento del pórtico es impulsado por servomotores a través de acoplamientos de precisión que transmiten el movimiento a los ensamblajes de husillos de bolas, lo que garantiza un movimiento suave, una transmisión fiable y un posicionamiento preciso.

3. Silla de montar móvil:
La silla de montar móvil es un ensamblaje estructural de hierro fundido de precisión diseñado para proporcionar un soporte estable y un posicionamiento preciso para el cabezal de perforación. Está equipada con dos guías endurecidas de alta capacidad de carga para CNC, un ensamblaje de husillo de bolas de precisión y un reductor planetario de alta precisión conectado a un servomotor. Esta configuración de transmisión impulsa el cabezal de perforación a lo largo del eje Z y admite operaciones de avance rápido, avance controlado, retracción rápida y parada. También incorpora funciones automáticas de rotura de virutas, eliminación de virutas y pausa, lo que mejora la continuidad del mecanizado y la eficiencia operativa.

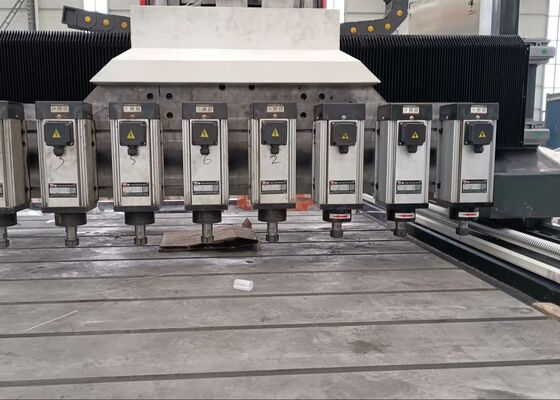

4. Cabezal de potencia de perforación:
El cabezal de potencia de perforación está equipado con un motor de husillo trifásico dedicado que acciona directamente el ensamblaje de husillo de precisión. El husillo está soportado por una configuración de rodamiento de contacto angular japonés de cinco filas, que consta de tres rodamientos en la parte delantera y dos en la parte trasera, lo que proporciona un soporte de husillo estable y permite un ajuste de velocidad stepless. El mecanismo de avance es impulsado por un servomotor acoplado a un ensamblaje de husillo de bolas de precisión, lo que garantiza un movimiento de avance preciso y sensible. Los sistemas de los ejes X e Y admiten el movimiento coordinado bajo control semicerrado, lo que permite a la máquina realizar operaciones de interpolación lineal y circular. El extremo del husillo está equipado con un portapinzas ER para proporcionar una sujeción segura y precisa de las herramientas de perforación.
