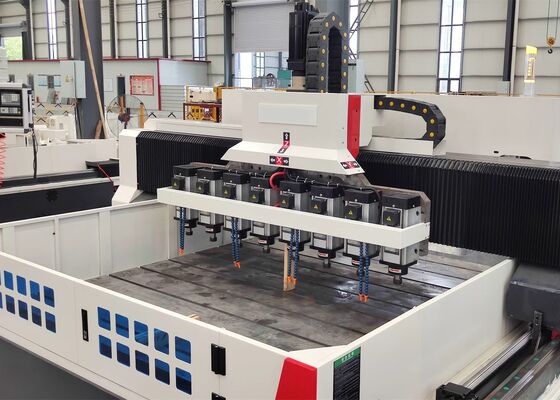

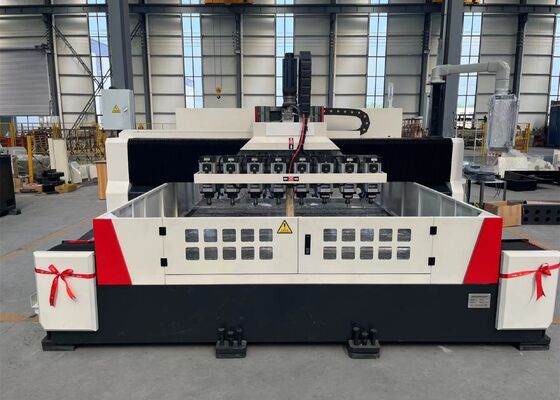

Máquina de perforación de placas de pantalla CNC con agujero de broca ER25 Φ 1- Φ6 mm Máximo diámetro de perforación

Máquina de perforación de placas de pantalla CNC con agujero de broca ER25 Φ 1- Φ6 mm Máximo diámetro de perforación

Aplicaciones:

Este equipo está desarrollado principalmente para la perforación de piezas de trabajo de alta eficiencia, como placas perforadas, placas de tamiz y láminas de acero delgadas dentro del rango de grosor de mecanizado aplicable.Es capaz de producir agujeros en componentes homogéneos y compuestos.. Toda la operación de mecanizado está regida por un sistema de control CNC digital, lo que garantiza un funcionamiento conveniente al tiempo que admite automatización, alta precisión, múltiples especificaciones,y fabricación de gran volumen.

Configuración de parámetros:

Estructura de la máquina:

La máquina-herramienta se compone principalmente de una mesa de trabajo, un pórtico móvil, una silla móvil, varias unidades de husillo de perforación, un sistema de lubricación automática centralizada, conjuntos de protección,sistema de circulación de refrigeranteLos ejes móviles son guiados por guías lineales de laminado de precisión y accionados por conjuntos de tornillos de plomo de alta precisión.proporcionando una excelente precisión de posicionamiento, repetibilidad y estabilidad operativa.

1Mesa de trabajo:
El lecho de la máquina y la mesa de trabajo se fabrican como componentes integrados de hierro fundido gris (HT250).las piezas fundidas se someten a un mecanizado de precisión para lograr una rigidez estática y dinámica excepcional, evitando efectivamente la deformaciónLa superficie de la mesa de trabajo es de acabado de precisión e incorpora ranuras en T posicionadas lógicamente para una sujeción segura y conveniente de la pieza de trabajo.Una guía lineal de alta precisión se instala en cada lado de la base del lecho, proporcionando una distribución uniforme de la carga en los toboganes de guía y mejorando sustancialmente la rigidez general, así como la resistencia a la tracción y a la compresión de la máquina herramienta.El mecanismo de accionamiento adopta un servomotor de CA combinado con un conjunto de tornillo de bola de precisión para accionamiento síncrono de doble ladoLos tornillos de nivelación ajustables están dispuestos debajo de la cama, lo que facilita la nivelación y alineación convenientes de la cama y la mesa de trabajo.

2- ¿ Qué pasa?
El pórtico móvil se fabrica de hierro fundido gris (HT250) mediante procesos de fundición y mecanizado de precisión.con una longitud de más de 20 mm,, y dos servomotores están instalados en el lado delantero del pórtico, lo que permite que los toboganes de la cabeza de transmisión se muevan sin problemas a lo largo del eje Y.Cada deslizador de la cabeza de potencia está equipado con una cabeza de potencia de perforación independienteEl movimiento del pórtico está controlado con precisión por servomotores que transmiten el movimiento a los tornillos de bolas a través de acoplamientos de alta precisión, asegurando un posicionamiento estable y preciso.

3- En movimiento.
La silla móvil es un conjunto estructural de hierro fundido mecanizado con precisión diseñado para proporcionar un movimiento estable y preciso de la unidad de perforación.Incorpora dos slides de guía endurecidas CNC de alta capacidad de cargaEsta configuración conduce la cabeza de perforación a lo largo del eje Z y permite una aproximación rápida.piensos controladosEl sistema también proporciona la ruptura automática de las fichas, evacuación de las fichas,y funciones de pausa programadas para mejorar la eficiencia del mecanizado y la comodidad operativa.

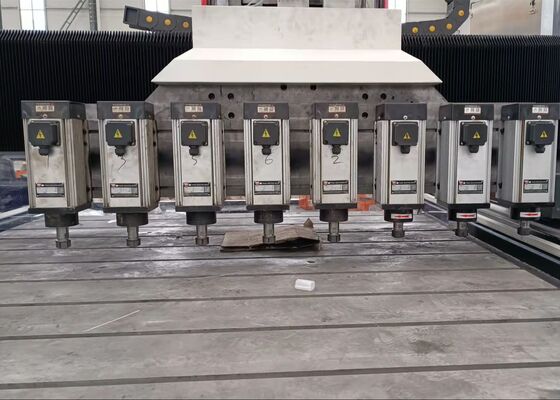

4. Cabeza de potencia de perforación:
La cabeza de la potencia de perforación está equipada con un motor de husillo de tres fases dedicado que impulsa directamente un conjunto de husillos de precisión.El husillo está soportado por una configuración de rodamiento japonés de contacto angular de cinco filas, compuesto por tres rodamientos en la parte delantera y dos en la parte trasera, que proporcionan un funcionamiento estable y un ajuste constante de la velocidad del husillo.El mecanismo de alimentación es accionado por un servomotor en combinación con un conjunto de tornillos de bolas de precisiónLos movimientos del eje X y del eje Y soportan un enlace coordinado bajo control de circuito semicerrado, lo que permite tanto la interpolación lineal como las operaciones de interpolación circular.La nariz del husillo está configurada con un soporte de herramientas ER para acomodar las herramientas de perforación correspondientes y garantizar el cierre confiable de la herramienta.
