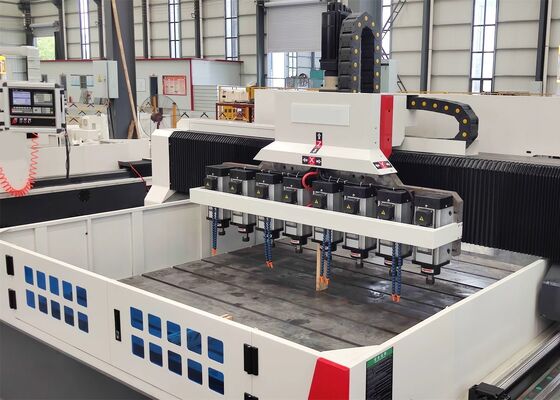

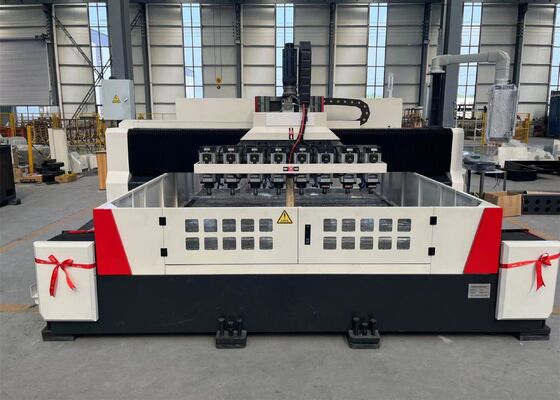

Máquina de perforación para placas delgadas de tipo gantry con pantalla CNC modelo 2020ER25

Máquina de perforación de pórtico con pantalla CNC Modelo 2020ER25 para placas delgadas

Aplicaciones:

Se utiliza principalmente para la perforación eficiente de piezas de trabajo como placas de tamiz y placas delgadas dentro de su rango de espesor efectivo. Puede perforar agujeros pasantes en piezas de un solo material y de material compuesto. El proceso de mecanizado está controlado digitalmente, lo que hace que la operación sea muy conveniente. Permite la producción automatizada, de alta precisión, de múltiples variedades y en masa.

Configuración de parámetros:

Estructura de la máquina:

Compuesta principalmente por una mesa de trabajo, un pórtico móvil, una silla de montar móvil, múltiples cabezales de perforación, un dispositivo de lubricación automática, dispositivos de protección, un dispositivo de enfriamiento circulante, un sistema de control digital y un sistema eléctrico. Soportada y guiada por pares de guías de rodadura y accionada por pares de husillos de bolas de precisión, la máquina herramienta posee alta precisión de posicionamiento y repetibilidad.

1. Mesa de trabajo:

La bancada y la mesa de trabajo son fundiciones integrales de hierro gris (HT250), mecanizadas con precisión después de un tratamiento secundario de recocido y envejecimiento, lo que resulta en una excelente rigidez dinámica y estática y sin deformación. La superficie de la mesa de trabajo tiene ranuras en T finamente mecanizadas y dispuestas racionalmente para la sujeción de la pieza de trabajo. Se montan guías lineales de alta precisión a cada lado de la base de la bancada, asegurando una distribución uniforme de la fuerza en las guías y mejorando significativamente la rigidez y la resistencia a la tracción y compresión de la máquina herramienta. El sistema de accionamiento utiliza un motor servo AC y un par de husillos de bolas de precisión para accionamiento de doble cara, lo que permite que el pórtico se mueva en la dirección del eje Y. Se distribuyen pernos ajustables en la superficie inferior de la bancada para facilitar el ajuste del nivel de la bancada y la mesa de trabajo.

2. Pórtico móvil:
El pórtico móvil se funde y mecaniza a partir de hierro gris (HT250). La parte frontal del pórtico está equipada con dos pares de guías lineales de rodadura de alta carga, dos juegos de pares de husillos de bolas de precisión y dos servomotores, lo que permite que la corredera del cabezal se mueva a lo largo del eje Y. Cada corredera del cabezal está equipada con un cabezal de perforación. El movimiento del pórtico se logra mediante los servomotores que accionan los husillos de bolas a través de acoplamientos de precisión.

3. Silla de montar móvil
La silla de montar móvil es un componente estructural de hierro fundido de precisión. Está equipada con dos guías de rodadura endurecidas CNC de alta carga, un par de husillos de bolas de precisión y un reductor planetario de alta precisión conectado a un servomotor. Esto acciona el cabezal de perforación para moverse a lo largo del eje Z, permitiendo acciones de avance rápido, avance, retroceso rápido y parada. También cuenta con funciones de rotura de viruta automática, eliminación de viruta y pausa.

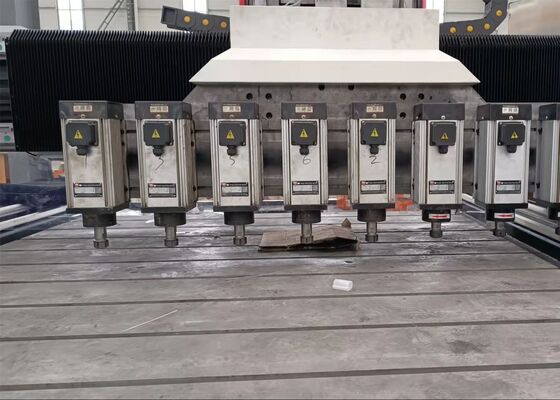

4. Cabezal de perforación:
El cabezal de perforación utiliza un motor de husillo trifásico dedicado, que acciona directamente un husillo de precisión. El husillo utiliza un rodamiento de contacto angular japonés de cinco filas (tres delanteras, dos traseras) para lograr una regulación de velocidad continua. El avance es accionado por un servomotor y un husillo de bolas. Los ejes X e Y se pueden vincular, utilizando control de bucle semicerrado, lo que permite funciones de interpolación lineal y circular. El extremo del husillo es un portapinzas ER.
