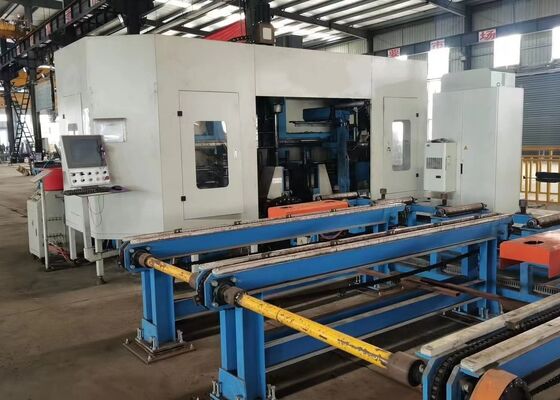

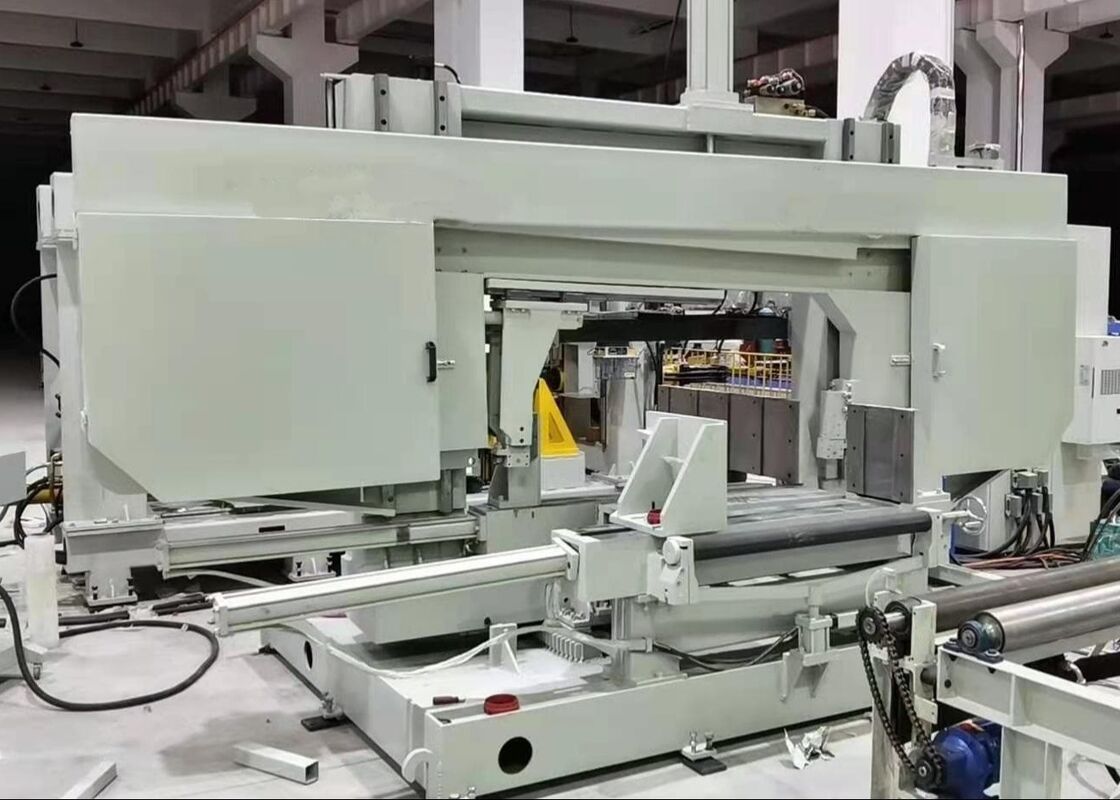

Máquina industrial de perforación de vigas CNC de alta velocidad con tres husillos independientes

Taladro CNC de alta velocidad para vigas H industriales con tres husillos independientes

Introducción del producto:

Esta línea de taladrado CNC para vigas está especialmente diseñada para aplicaciones de taladrado de alta precisión en componentes estructurales de vigas H. Equipada con tres unidades de husillo de alta velocidad y precisión, la máquina ofrece un rendimiento de taladrado multidireccional eficiente con una excelente precisión de mecanizado y comodidad operativa. Como solución de procesamiento confiable y avanzada para la industria de fabricación de acero, se aplica ampliamente en diversos campos, incluyendo estructuras de acero para la construcción, ingeniería de puentes, fabricación de torres de transmisión y proyectos de estructuras de cuadrícula a gran escala.

Información de configuración del producto:

Características del producto

1. La máquina de taladrado y corte CNC 3D para vigas H se compone de un bastidor de máquina de alta resistencia, sistema de alimentación CNC, sistema de transporte de material, sistema de control eléctrico, sistema hidráulico, sistema de refrigeración, sistema de lubricación, unidad de recolección de desechos y otros componentes auxiliares. Con una cama de máquina fija combinada con una estructura de pieza de trabajo móvil, el equipo está específicamente optimizado para el mecanizado de vigas H de gran tamaño. Admite producción automatizada continua y proporciona una eficiencia de procesamiento y estabilidad operativa sobresalientes.

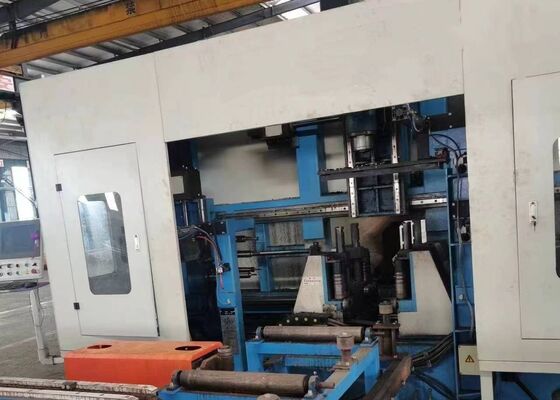

2. La estructura de la máquina consta de la cama principal, ensamblajes de mesa deslizante CNC, mecanismos de soporte, unidades de sujeción superior, unidades de sujeción lateral y sistemas de detección de piezas de trabajo. Los ensamblajes deslizantes CNC incluyen correderas de lado fijo, correderas de lado móvil y unidades deslizantes de husillo superior. Desarrollado específicamente para el mecanizado de vigas H, cada ensamblaje deslizante integra una placa deslizante, base deslizante, cabezal de husillo, husillo mecánico de alta velocidad, cilindro de herramienta, motor de frecuencia variable, servomotor, guías lineales y tornillos de avance de precisión, lo que garantiza un posicionamiento preciso y un rendimiento de mecanizado estable.

3. El sistema de alimentación CNC se compone de soportes, mecanismos de transmisión de piñón y cremallera, servomotores, reductores y manipuladores de alimentación. Impulsado por el servomotor, el manipulador transfiere con precisión las piezas de trabajo de viga H a lo largo de la dirección del eje X, asegurando un control de alimentación preciso y un posicionamiento confiable durante todo el proceso de mecanizado.

4. El sistema de manejo de materiales incluye un transportador de entrada y un transportador de salida. El transportador de entrada consta de soportes de transportador, rodillos de soporte y mecanismos de posicionamiento lateral, que están diseñados para transportar perfiles de acero, lograr un posicionamiento preciso en el eje Y y cooperar con el sistema de alimentación CNC para una carga de material eficiente y estable. El transportador de salida se compone de soportes de descarga y ensamblajes de rodillos, proporcionando un transporte suave de las piezas de trabajo completadas después del mecanizado.

5. El sistema de refrigeración adopta una combinación de métodos de refrigeración interna y externa, utilizando tecnología de lubricación por niebla de aceite para una disipación de calor efectiva durante las operaciones de taladrado. Esta solución de refrigeración avanzada reduce el consumo de refrigerante, mejora la eficiencia de los costos de producción, apoya la fabricación respetuosa con el medio ambiente y extiende la vida útil de la herramienta de taladro al minimizar el desgaste térmico.

6. El sistema hidráulico proporciona soporte de energía confiable para el mecanismo de sujeción superior, el mecanismo de sujeción lateral, los cilindros de herramienta y otros componentes accionados hidráulicamente, asegurando una sujeción estable de la pieza de trabajo y un funcionamiento confiable de la máquina.

7. El sistema neumático suministra energía de aire comprimido para el manipulador de alimentación, los cilindros de detección y otros componentes accionados neumáticamente, asegurando una respuesta rápida y un rendimiento de automatización confiable.

8. El sistema de lubricación combina lubricación automática centralizada con métodos de lubricación manual. El sistema de lubricación centralizada proporciona lubricación oportuna y precisa para los componentes móviles críticos, incluidas las guías lineales y los ensamblajes de tornillos de avance, reduciendo efectivamente el desgaste mecánico y manteniendo la precisión de mecanizado a largo plazo.

9. El sistema de control de la máquina integra una computadora industrial, un controlador PLC y componentes de control relacionados para proporcionar una operación inteligente y automatizada. Los programas de procesamiento se pueden generar importando dibujos CAD o ingresando parámetros de mecanizado a través de interfaces USB o entrada de teclado. Los programas se pueden almacenar, recuperar, mostrar y transferir según el número de pieza cuando sea necesario. El sistema también admite el ajuste manual de parámetros de mecanizado individuales, al tiempo que permite la ejecución automática completa de todo el ciclo de producción, mejorando significativamente la flexibilidad operativa y la eficiencia de fabricación.

Durante las sesiones de demostración de muestras, la máquina de taladrado, marcado y cizallado CNC para vigas y chapa metálica demuestra eficazmente sus capacidades de procesamiento al trabajar con muestras estándar de vigas H, con diferentes anchos de ala y espesores de alma, así como muestras de perfiles en U de diferentes tamaños. Las muestras exhibidas en estas demostraciones resaltan claramente la capacidad del equipo para lograr una colocación precisa de los agujeros, roscas limpias y patrones de marcado bien definidos, ilustrando así a fondo su excepcional precisión y confiabilidad en aplicaciones del mundo real.

La máquina de taladrado, marcado y cizallado CNC de alta velocidad para vigas H se utiliza principalmente en instalaciones de fabricación de estructuras de acero y proyectos de construcción de puentes. En los talleres de estructuras de acero, garantiza el mecanizado preciso de vigas H utilizadas en marcos y estructuras de soporte, proporcionando una base sólida para el ensamblaje estable de construcciones de acero. En la construcción de puentes, el equipo realiza operaciones de taladrado de alta precisión en vigas H, mejorando la integridad estructural de los puentes y permitiéndoles soportar eficazmente cargas a largo plazo. Con su excepcional eficiencia operativa, esta máquina ofrece un soporte confiable para estos sectores esenciales de infraestructura, contribuyendo al progreso fluido de los proyectos relacionados.
