Introducción del producto:

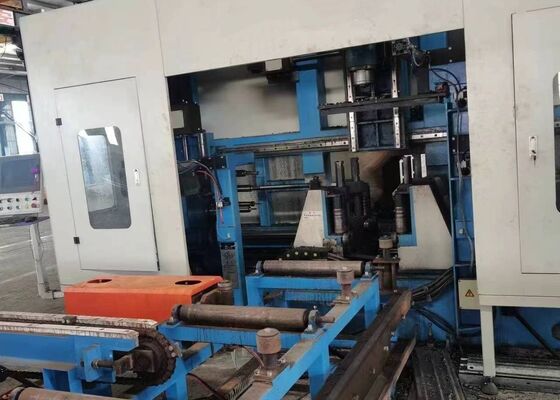

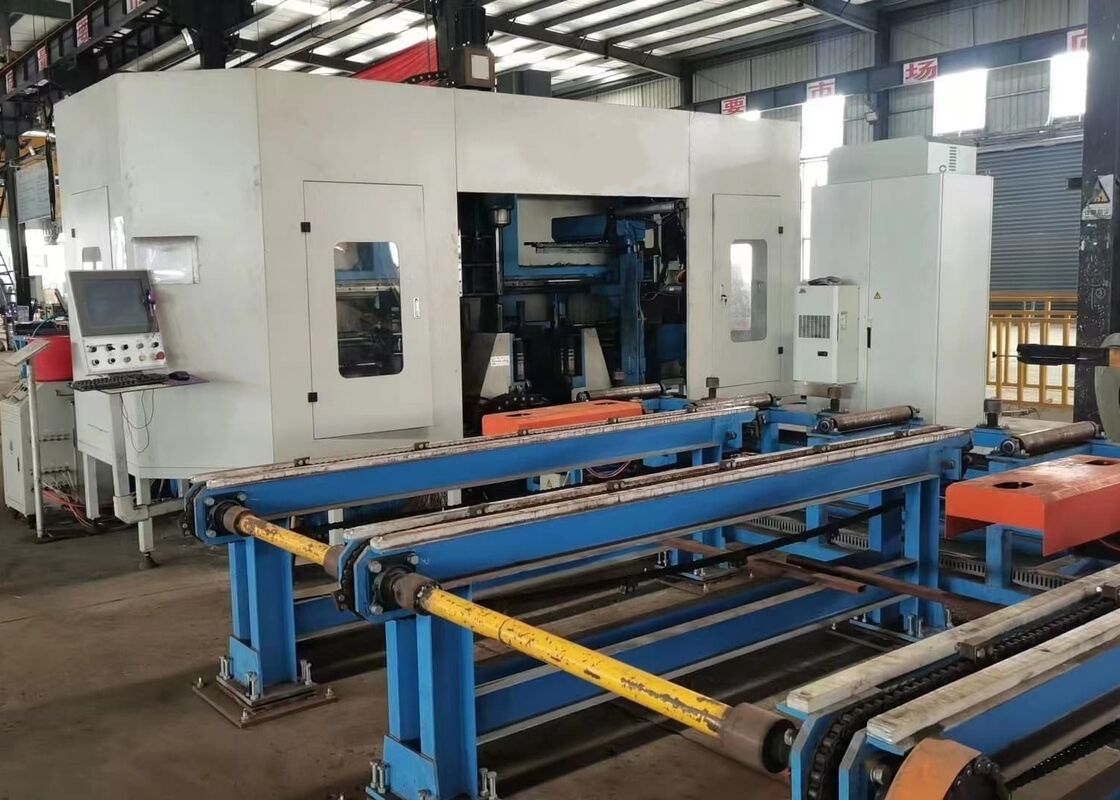

La máquina de perforación CNC H-Beam está especialmente diseñada para perforar con alta precisión, tocar, marcar y escribir vigas H, secciones de canales, acero angular y otros componentes estructurales de acero.Se aplica ampliamente en la fabricación de estructuras de acero para edificios comerciales, estructuras de estacionamiento, torres de transmisión, torres de rejilla, puentes y varios proyectos de construcción de acero pesado.

1Una solución especializada de mecanizado CNC de alto rendimiento desarrollada específicamente para la industria de fabricación de acero estructural.
2Capaz de perforar simultáneamente tres lados de vigas H y secciones de canales, ofreciendo una precisión de mecanizado excepcional, calidad de procesamiento constante y alta productividad de producción.
3Equipado con siete ejes controlados por CNC, que permiten la alimentación, el posicionamiento y las operaciones de mecanizado de materiales totalmente automatizados.
4Compatible con los formatos de archivo AutoCAD y DSTV, permitiendo la interpretación automática de los dibujos de ingeniería y la generación directa de programas de mecanizado.

Parámetros del producto:

Características del producto:

1El sistema de alimentación del material incorpora un carro de sujeción controlado por CNC accionado por servomotores de alto rendimiento.garantizar el transporte rápido de la pieza de trabajo junto con una precisión de posicionamiento y una repetibilidad excepcionales durante todo el proceso de mecanizado.

2Se dispone de tres unidades de eje de precisión BT40 de alta velocidad para mecanizar simultáneamente las tres superficies de las secciones del haz H.Para la perforación de carburo con líquido de refrigeración a través del husillo y velocidades del husillo de hasta 3El sistema ofrece un rendimiento de perforación superior, una calidad de agujero excepcional y una evacuación eficiente de las virutas a través de un transportador de virutas de tipo cadena integrado.

3El equipo está equipado con un sistema avanzado de lubricación de cantidad mínima (MQL) que admite el suministro de refrigerante interno y externo.Cada conjunto de husillo cuenta con una boquilla externa independiente de refrigerante y un canal interno de refrigerante, que permite a los operadores seleccionar el modo de enfriamiento interno, el de enfriamiento externo o el de enfriamiento combinado de acuerdo con los requisitos específicos de mecanizado.

4Un cambio automático de herramientas (ATC) opcional está disponible para realizar el reemplazo de herramientas totalmente automático sin intervención manual.reduce al mínimo los períodos de inactividad de la máquina, y mejora la eficiencia general de la producción.

5Se puede integrar en la máquina un sistema de marcado de disco giratorio CNC hidráulico opcional, accionado por un servomotor de alta precisión.el disco de marcado se indexa automáticamente entre 36 caracteres seleccionables, que proporciona un marcado de identificación rápido, preciso y altamente repetible para los componentes estructurales de acero.

6Las funciones de escritura y tapping automáticas integradas eliminan la necesidad de procedimientos de diseño manual convencionales.La unidad de calibración produce con precisión líneas de referencia de soldadura tanto en las bridas como en las telas de las vigas H, mientras que la función de golpear directamente las máquinas roscado agujeros en los miembros estructurales, mejorando la precisión de mecanizado, reduciendo el trabajo manual y aumentando la productividad de fabricación.

7En todas las operaciones de alimentación y mecanizado del material, el levantamiento de la pieza de trabajo, el posicionamiento lateral, el sujeción, el bloqueo y la liberación se controlan hidráulicamente.Este sistema de sujeción totalmente hidráulico garantiza la fijación segura del material, excelente estabilidad de mecanizado y rendimiento confiable durante la producción continua.

8La plataforma de control integra una computadora industrial con un sistema CNC basado en PLC que utiliza componentes de primera calidad suministrados por fabricantes reconocidos internacionalmente.Se admiten varios métodos de programación, mientras que los datos de mecanizado generados a partir de archivos AutoCAD, TEKLA Structures, DXF y DSTV se pueden importar directamente, simplificando los procedimientos de programación y mejorando la eficiencia de la gestión de la producción.

Las piezas de trabajo de demostración incluyen muestras estándar de haz H con diferentes anchuras de brida y espesores de telas, junto con muestras de acero de canal de diferentes especificaciones,proporcionando una visualización completa del rendimiento de mecanizado de la máquinaEstas muestras representativas demuestran claramente el posicionamiento preciso de los orificios, los orificios roscados de alta calidad y los resultados de marcado nítidos y bien definidos, lo que permite a los clientes, ingenieros,y inspectores de calidad para evaluar con precisión la precisión de mecanizado del equipo, la consistencia del procesamiento y la fiabilidad general de la producción en condiciones de funcionamiento prácticas.

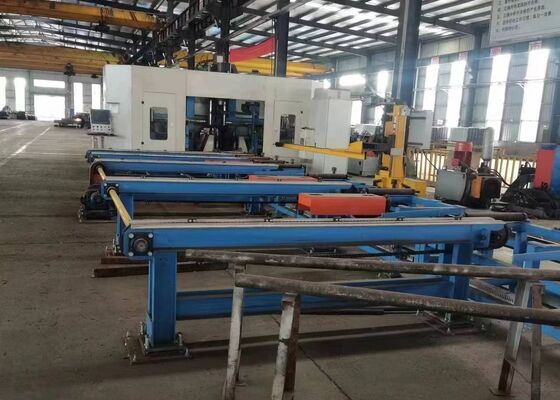

La máquina CNC de perforación, marcado y golpeado de h-beam de alta velocidad se aplica ampliamente en plantas de fabricación de acero estructural, ingeniería de puentes y otras industrias de construcción de acero pesado.En las instalaciones de fabricación de acero, el equipo realiza perforaciones, tapping, marcas y grabaciones de alta precisión en vigas H utilizadas para marcos estructurales, columnas y sistemas de apoyo,suministro de componentes mecanizados con precisión para un ensamblaje eficiente y un rendimiento estructural fiableEn los proyectos de construcción de puentes, proporciona un mecanizado de precisión de los miembros del haz H, mejorando la precisión de la conexión, la integridad estructural y el rendimiento de carga a largo plazo.Combinando una alta eficiencia de mecanizado, una precisión excepcional y una estabilidad operativa fiable, la máquina ofrece una solución de fabricación ideal para la producción de estructuras de acero modernas y la construcción de infraestructuras a gran escala.
