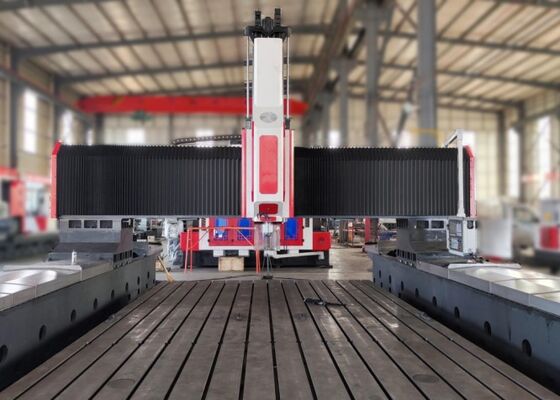

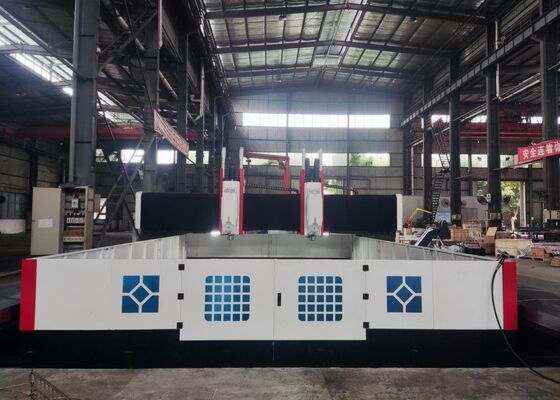

Máquina de perforación CNC para placas de intercambiador de calor, máquina de marcado de placas de acero, modelo PHD4080
Introducción del producto:
Este equipo es una unidad móvil de perforación y fresado CNC de alta velocidad tipo pórtico, especialmente diseñada para operaciones de perforación, roscado y fresado en componentes como placas de acero, bridas, intercambiadores de calor, tubos de placas y anillos de orientación. Emplea brocas de carburo con refrigeración interna para aplicaciones de perforación de alta velocidad. El sistema está integrado con un control de bus KND o CNC, lo que facilita una operación intuitiva y admite la automatización, alta precisión y adaptabilidad para volúmenes de producción pequeños a medianos en una amplia gama de productos.
Configuración del producto:
| Modelo |
PHD4080 |
| Tamaño de la pieza de trabajo |
LxW (mm) |
4000x8000 |
| Ancho de ranura en T de la mesa de trabajo (mm) |
28 |
| Cabezal de perforación |
Cantidad. |
1 o 2 |
| Cono del husillo |
BT50 |
| Diámetro máximo de perforación (mm) |
Φ90 |
| Espesor máximo (mm) |
≤300 |
| Diámetro de roscado |
M3-M36 |
| Velocidad del husillo (r/min) |
30~3000 |
| Potencia del motor del husillo servo (kW) |
22/30/37 |
| Movimiento lateral del cabezal (eje X) |
Carrera horizontal máxima (mm) |
4000 |
| Velocidad de movimiento lateral (r/min) |
0~6 |
| Potencia del motor servo para movimiento lateral (kW) |
3.6 |
| Movimiento longitudinal del pórtico (eje Y) |
Carrera de avance máxima (mm) |
8000 |
| Velocidad de avance (m/min) |
0~6 |
| Potencia del motor servo de avance (kW) |
3.6/5.5 |
| Movimiento de avance del ram vertical (eje Z) |
Carrera máxima (mm) |
1400 |
| Velocidad de movimiento (m/min) |
0~4 |
| Potencia del motor servo (kW) |
3.6 |
| Precisión de posicionamiento de tres ejes |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Precisión de reposicionamiento repetido de tres ejes |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Sistema eléctrico |
Sistema CNC |
FAGOR/ KND/ GSK |
| Cambiador de herramientas |
Tipo disco (Opcional) |
24 posiciones de herramienta |
| Tamaño total |
LxWxH (m) |
13x6.9x6.2 |
Características del producto
1. La máquina se compone principalmente de una base, mesa de trabajo, pórtico móvil, conjunto de husillo tipo ram vertical, sistema hidráulico, sistema neumático, sistema de refrigeración, sistema de lubricación centralizada, sistema de control eléctrico y un mecanismo automático de eliminación de virutas.
2. En esta serie de máquinas, la mesa de trabajo y el pórtico son componentes distintos, con el pórtico operando sobre dos bases separadas. Esta configuración mejora sustancialmente la estabilidad y precisión del procesamiento, proporcionando una capacidad de carga mejorada.
3. La mesa de trabajo está fabricada con hierro fundido gris de alta calidad, lo que garantiza una durabilidad excepcional y un rendimiento óptimo.
La bancada de la máquina y la mesa de trabajo están fabricadas con hierro gris de primera calidad (HT300), con alivio de tensiones logrado mediante un proceso de tratamiento térmico de doble temple. Para minimizar la resonancia durante las operaciones de perforación y mejorar la vida útil de la broca de carburo, se ha adoptado un diseño distinto para la bancada y la mesa de trabajo.
1. Los sistemas automatizados de eliminación de virutas y refrigeración recirculante minimizan eficazmente el tiempo de inactividad y reducen la mano de obra del operador. Las tareas principales del operador se limitan a la carga y descarga de piezas y al reemplazo de las brocas.
2. La máquina está equipada con un husillo Taiwan BT50, diseñado para refrigeración interna y alto rendimiento de precisión. Es totalmente compatible con brocas de carburo. Además, la máquina cuenta con un cilindro de herramienta neumático para facilitar cambios de herramienta sin problemas. El motor del husillo principal de alta potencia es impulsado por una correa síncrona controlada por servo, lo que le permite adaptarse a una amplia gama de velocidades de rotación.
3. Esta máquina de perforación CNC está meticulosamente diseñada para cumplir con las características específicas de la pieza de trabajo y las demandas de precisión de la aplicación. Cuenta con una estructura compacta y versátil, lo que garantiza una eficiencia de procesamiento óptima. Ya sea que los agujeros estén dispuestos en una configuración circular o lineal, la máquina ejecuta la tarea con velocidad y precisión, lo que la convierte en una solución altamente rentable.
La máquina de corte de placas CNC tipo pórtico es una solución industrial duradera, cuidadosamente diseñada para el procesamiento preciso de componentes en forma de placa y piezas estructurales. Esta máquina está especialmente adaptada para manejar piezas de trabajo como bridas, discos, anillos y placas planas, siempre que el espesor del material esté dentro de la capacidad de mecanizado efectiva especificada de la máquina.

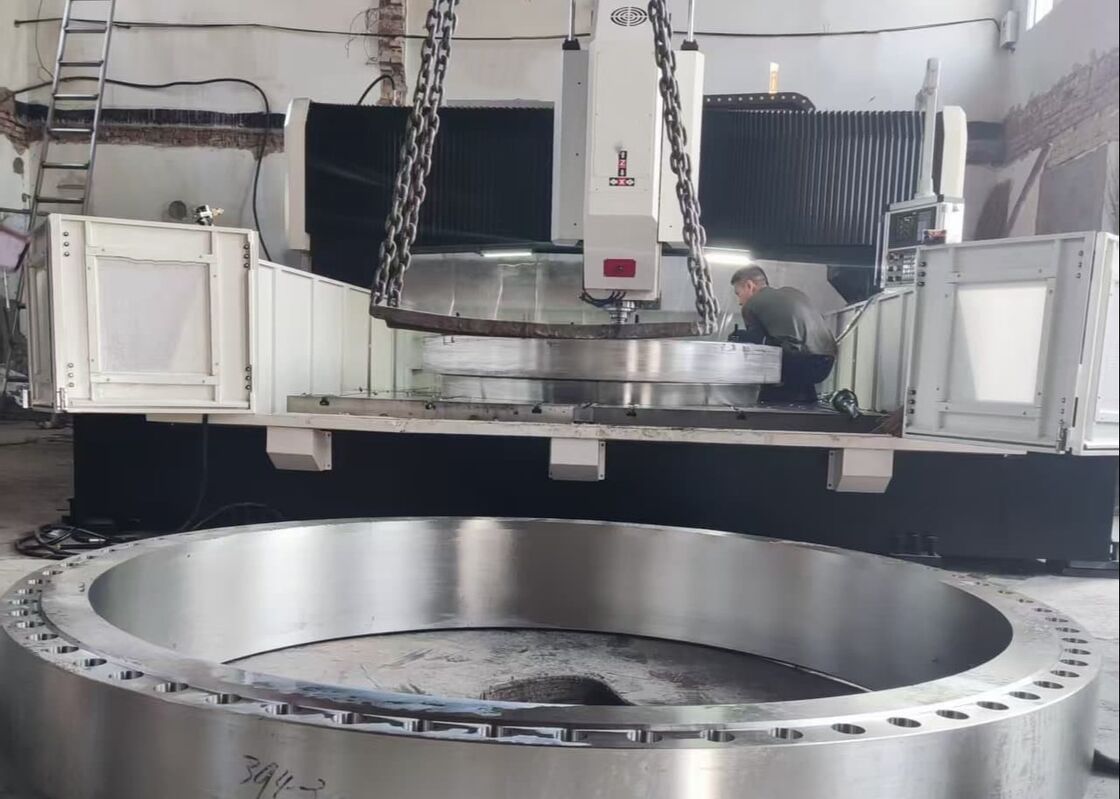

En las instalaciones de fabricación de estructuras de acero, esta máquina de perforación de placas proporciona operaciones precisas de perforación y fresado en placas estructurales y elementos de conexión, formando una base confiable para el ensamblaje robusto de estructuras de acero. En la industria de la energía eólica, ofrece mecanizado de alta precisión para torres de turbinas eólicas y bridas, procesos críticos que garantizan que estos componentes puedan soportar condiciones ambientales adversas, incluidas variaciones extremas de viento y temperatura. Para proyectos de construcción de puentes, el equipo procesa vigas y soportes de puentes, asegurando la creación de conexiones estables y duraderas capaces de soportar cargas dinámicas durante la prolongada vida útil del puente.
