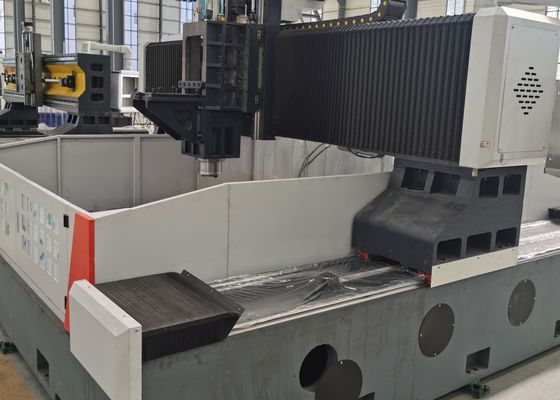

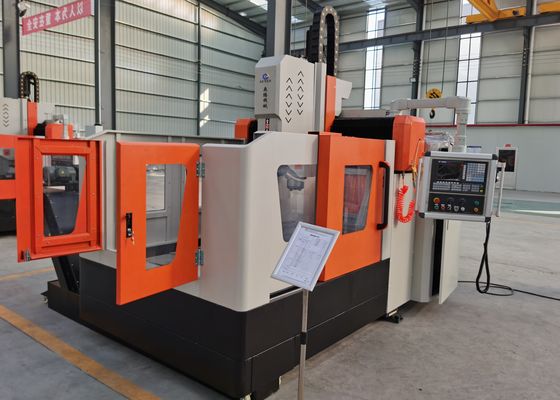

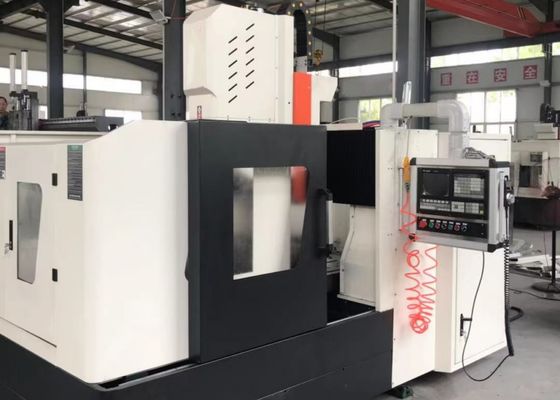

11KW Servo motor de huso de potencia de la guarnición máquina de perforación CNC para la lámina de metal de la brida
Introducción del producto:
El equipo está especialmente diseñado para el mecanizado de precisión de placas de chapa de tubo y bridas, con diámetros de orificios de hasta φ80 mm. Sus capacidades principales incluyen perforación, reaming, perforación, tapping,La máquina es compatible tanto con las brocas de carburo como con las convencionales. El sistema de control CNC es intuitivo, lo que permite una operación sencilla.La máquina ofrece una precisión y un rendimiento operativos superiores.
Configuración del producto:
| Modelo |
PHD1010 |
| Tamaño de la pieza |
LxW (mm) |
1000x1000 |
| ancho de la ranura en T del banco de trabajo (mm) |
28 |
| Cabeza de potencia de perforación |
¿Cuánto tiempo? |
1 |
| De las partidas 1 a 5 |
NT1cultura y cultura |
| Diámetro máximo de perforación (mm) |
Frente a la luz |
| espesor máximo (mm) |
≤ 180 |
| Diámetro del golpe |
M3-M20 |
| Velocidad del husillo (r/min) |
30 ~ 3000 |
| Potencia del motor del eje de servo(kW) |
11 |
| Movimiento lateral de la cabeza de potencia (eje X) |
Capacidad máxima de tracción horizontal (mm) |
1000 |
| Velocidad de movimiento lateral (r/min) |
0 ~ 8 |
| Potencia del servomotor para el movimiento lateral (kW) |
2.4 |
| Movimiento longitudinal del pórtico (eje Y) |
Cantidad máxima de la carrera de alimentación (mm) |
1000 |
| Velocidad de movimiento de la alimentación (m/min) |
0 ~ 8 |
| Potencia del servomotor de alimentación (kW) |
2.4 |
| Movimiento de alimentación vertical del carnero (eje Z) |
Capacidad máxima (mm) |
400 |
| Velocidad de movimiento (m/min) |
0 ~ 8 |
| Potencia del servomotor (kW) |
2.4 |
| Precisión de posicionamiento en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,02/1000 |
| Precisión de posicionamiento repetida en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,01/1000 |
| Sistema eléctrico |
Sistema CNC |
La Comisión ha adoptado una decisión sobre la aplicación de la presente Decisión. |
| Cambiador de herramientas |
Tipo de disco (opcional) |
24 posiciones de las herramientas |
| Tamaño total |
LxWxH (m) |
3.2x2.2x2.2 |
Características del producto
1El marco y la viga transversal de la máquina están fabricados con estructuras de acero soldado y se someten a un tratamiento térmico integral de alivio de tensión para garantizar una precisión óptima.mesa corredera transversal, y ram están construidos de hierro fundido, proporcionando una durabilidad y rigidez estructural excepcionales.
2El sistema de servoacción dual situado a ambos lados del eje X garantiza un movimiento preciso y sincronizado del pórtico, manteniendo una excelente perpendicularidad entre los ejes X y Y.
3La mesa de trabajo, fabricada en hierro fundido de primera calidad, garantiza un funcionamiento fiable, una rigidez excepcional y una estabilidad dimensional a largo plazo.
4El eje de perforación tiene una alta rigidez,configuración BT40 de ingeniería de precisión y está equipado con un sistema interno de suministro de refrigerante para mejorar la eficiencia del mecanizado y simplificar el reemplazo de herramientasEl eje funciona a velocidades que van desde 30 a 3000 rpm.
5Dos sistemas de transporte de astillas de cadena de placas están instalados a ambos lados de la mesa de trabajo, recogiendo de forma eficiente las astillas de metal y el líquido de refrigeración.facilitando así una gestión eficaz de las virutas y la recirculación del refrigerante.
6La máquina está equipada con sistemas de refrigerante tanto internos como externos, cada uno de los cuales proporciona una presión y un flujo adecuados para optimizar el rendimiento del mecanizado.El control integrado del nivel del líquido refrigerante garantiza la lubricación y refrigeración continuas de las herramientas de corte durante el funcionamiento.
7Un sistema de lubricación automática centralizada proporciona una lubricación continua y fiable a los componentes de movimiento críticos, incluidas las guías, los tornillos de bolas y los rodamientos de rodadura.prolongación de la vida útil de estos elementos esenciales.
8El sistema de control CNC utiliza el modelo 828D, ofreciendo una amplia funcionalidad, programación CAD-CAM integrada, operación fácil de usar y características para alertas automáticas y compensación de errores.
9Los componentes clave provienen de marcas reconocidas internacionalmente, incluyendo guías de rodillos lineales, tornillos de bolas, servomotores y controladores, el husillo, el sistema de control CNC,Pampas y válvulas hidráulicas, y bombas de refrigeración, lo que garantiza una fiabilidad excepcional y una estabilidad de funcionamiento constante.
El sistema de mecanizado de placas de pórtico CNC es una solución industrial robusta, diseñada con precisión para el procesamiento preciso de componentes y elementos estructurales de tipo placa.Es especialmente adecuado para el mecanizado de piezas de trabajo tales como bridasEn el caso de las placas planas, los discos, los anillos y las placas planas, siempre que el espesor del material esté dentro del rango de procesamiento efectivo de la máquina.
Dentro de las instalaciones de fabricación de acero, esta máquina de perforación de placas realiza perforaciones y fresado de alta precisión en placas estructurales y componentes de conexión,proporcionando una base fiable para la construcción de estructuras de acero duraderasEn el sector de la energía eólica, garantiza un mecanizado preciso de las torres y las bridas de las turbinas eólicas, lo que permite que estos componentes críticos resistan condiciones ambientales extremas.incluyendo fuertes fuerzas de viento y variaciones de temperaturaPara proyectos de ingeniería de puentes, la máquina procesa eficientemente vigas de puentes y estructuras de soporte.crear conexiones seguras y duraderas capaces de soportar tensiones operativas dinámicas durante toda la vida útil de la estructura.
