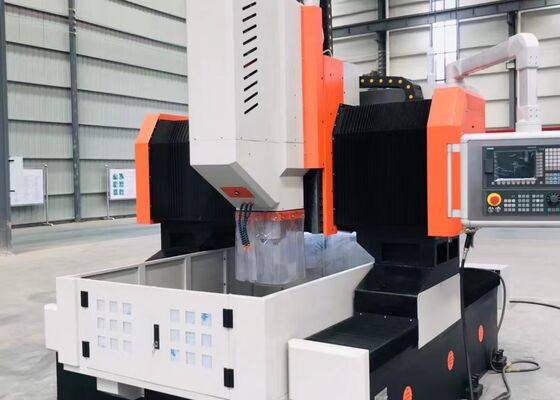

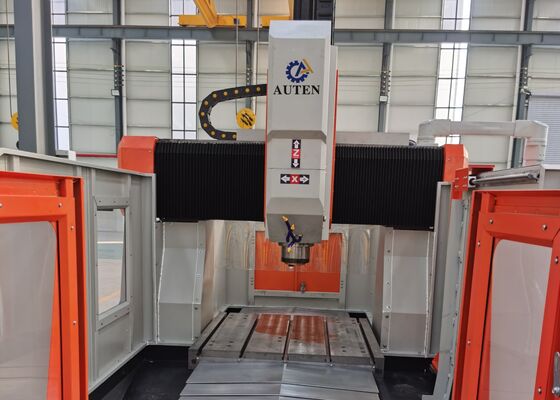

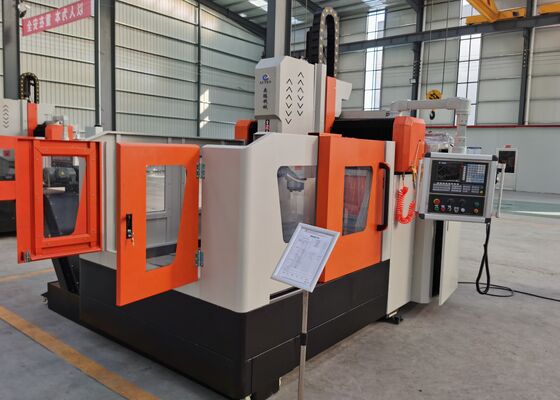

Generación de energía eólica Usar placa gruesa Perforación Mesa de trabajo fija Máquina de perforación CNC Procesamiento de placas
Introducción del producto:
La máquina está diseñada principalmente para la perforación de placas de lámina de tubo y bridas, con un diámetro de agujero inferior a φ80 mm. Sus funciones principales incluyen perforación, reaming, perforación, tapping, chanfering,y fresado. Es compatible tanto con las brocas de carburo como con las estándar. El sistema de control CNC es fácil de usar, lo que garantiza la facilidad de operación. La máquina ofrece una precisión excepcional en su rendimiento.
Configuración del producto:
| Modelo |
PHD1010 |
| Tamaño de la pieza |
LxW (mm) |
1000x1000 |
| ancho de la ranura en T del banco de trabajo (mm) |
28 |
| Cabeza de potencia de perforación |
¿Cuánto tiempo? |
1 |
| De las partidas 1 a 5 |
NT1cultura y cultura |
| Diámetro máximo de perforación (mm) |
Frente a la luz |
| espesor máximo (mm) |
≤ 180 |
| Diámetro del golpe |
M3-M20 |
| Velocidad del husillo (r/min) |
30 ~ 3000 |
| Potencia del motor del eje de servo (kW) |
11 |
| Movimiento lateral de la cabeza de potencia (eje X) |
Capacidad máxima de tracción horizontal (mm) |
1000 |
| Velocidad de movimiento lateral (r/min) |
0 ~ 8 |
| Potencia del servomotor para el movimiento lateral (kW) |
2.4 |
| Movimiento longitudinal del pórtico (eje Y) |
Cantidad máxima de la carrera de alimentación (mm) |
1000 |
| Velocidad de movimiento de la alimentación (m/min) |
0 ~ 8 |
| Potencia del servomotor de alimentación (kW) |
2.4 |
| Movimiento de alimentación vertical del carnero (eje Z) |
Capacidad máxima (mm) |
400 |
| Velocidad de movimiento (m/min) |
0 ~ 8 |
| Potencia del servomotor (kW) |
2.4 |
| Precisión de posicionamiento en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,02/1000 |
| Precisión de posicionamiento repetida en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,01/1000 |
| Sistema eléctrico |
Sistema CNC |
La Comisión ha adoptado una decisión sobre la aplicación de la presente Decisión. |
| Cambiador de herramientas |
Tipo de disco (opcional) |
24 posiciones de las herramientas |
| Tamaño total |
LxWxH (m) |
3.2x2.2x2.2 |
Características del producto
1El marco de la máquina y la viga transversal están construidos con una estructura fabricada con soldadura, que se somete a un tratamiento térmico de envejecimiento integral para garantizar una alta precisión.mesa corredera transversal, y el carnero están hechos de hierro fundido, ofreciendo una mayor durabilidad y estabilidad.
2El sistema de doble servoacción en ambos lados del eje X garantiza un movimiento preciso y paralelo del pórtico, garantizando una excelente cuadratura entre los ejes Y y X.
3La mesa de trabajo está construida en hierro fundido, lo que garantiza un rendimiento estable y fiable.
4El eje de perforación es de tipo BT40 rígido y de alta precisión, equipado con un sistema de enfriamiento interno para un funcionamiento eficiente y cambios de herramientas fáciles.
5En ambos lados de la mesa de trabajo están instalados dos aparatos de eliminación de desechos de tipo cadena de placas que recogen desechos y líquido refrigerante, lo que permite un reciclado eficiente del líquido refrigerante.
6La máquina está equipada con dos métodos de enfriamiento: el de refrigeración interna y el de refrigeración externa, que proporcionan una presión y un caudal suficientes.Cuenta con componentes de monitorización del nivel del líquido de enfriamiento para garantizar la lubricación y el enfriamiento adecuados de las herramientas de perforación..
7La máquina incluye un sistema de lubricación automática que proporciona una lubricación constante y fiable a los componentes móviles críticos, como los rieles de guía, los tornillos de bolas y los rodamientos de rodillos,con lo que se prolonga la vida útil de estas partes clave.
8El sistema de control CNC es el 828D, que ofrece una funcionalidad robusta, programación CAD-CAM automática, operación fácil de usar, junto con alertas automáticas y compensación de errores.
9La máquina utiliza componentes subcontratados clave de marcas reconocidas a nivel mundial, incluidos los rieles de guía de rodillos lineales, tornillos de bolas, servomotores y controladores, husillo, sistema de control CNC,bomba hidráulicaEl sistema de refrigeración de la máquina se basa en el uso de una serie de válvulas y bombas de refrigeración, lo que garantiza una fiabilidad excepcional y un rendimiento estable.
La máquina de corte de placas de pórtico CNC es una solución industrial robusta, diseñada meticulosamente para el procesamiento preciso de componentes y elementos estructurales en forma de placa.Esta máquina está especialmente diseñada para el manejo de piezas de trabajo como bridas, discos, anillos y placas planas, siempre que el espesor del material esté dentro del rango de mecanizado efectivo designado por la máquina.
En las instalaciones de fabricación de estructuras de acero, esta máquina de perforación de placas realiza operaciones de perforación y fresado precisas en placas estructurales y componentes de conexión,proporcionando una base sólida para la construcción de estructuras de acero resistentesEn el sector de la energía eólica, ofrece un mecanizado de alta precisión para torres y bridas de aerogeneradores, procesos esenciales que garantizan que estos componentes puedan soportar duras condiciones ambientales.incluyendo vientos extremos y fluctuaciones de temperaturaPara los proyectos de construcción de puentes, el equipo procesa vigas y soportes de puentes.garantizar la formación de conexiones estables y duraderas capaces de soportar cargas dinámicas durante toda la vida útil prolongada del puente.
