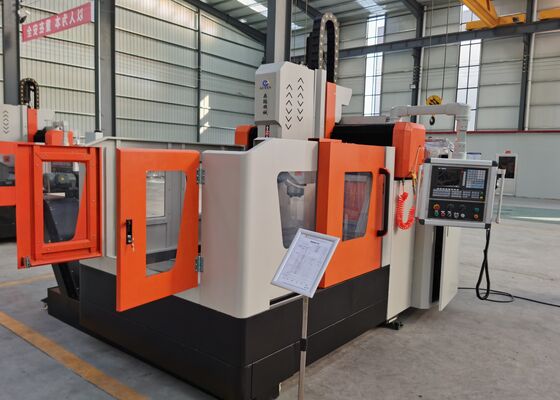

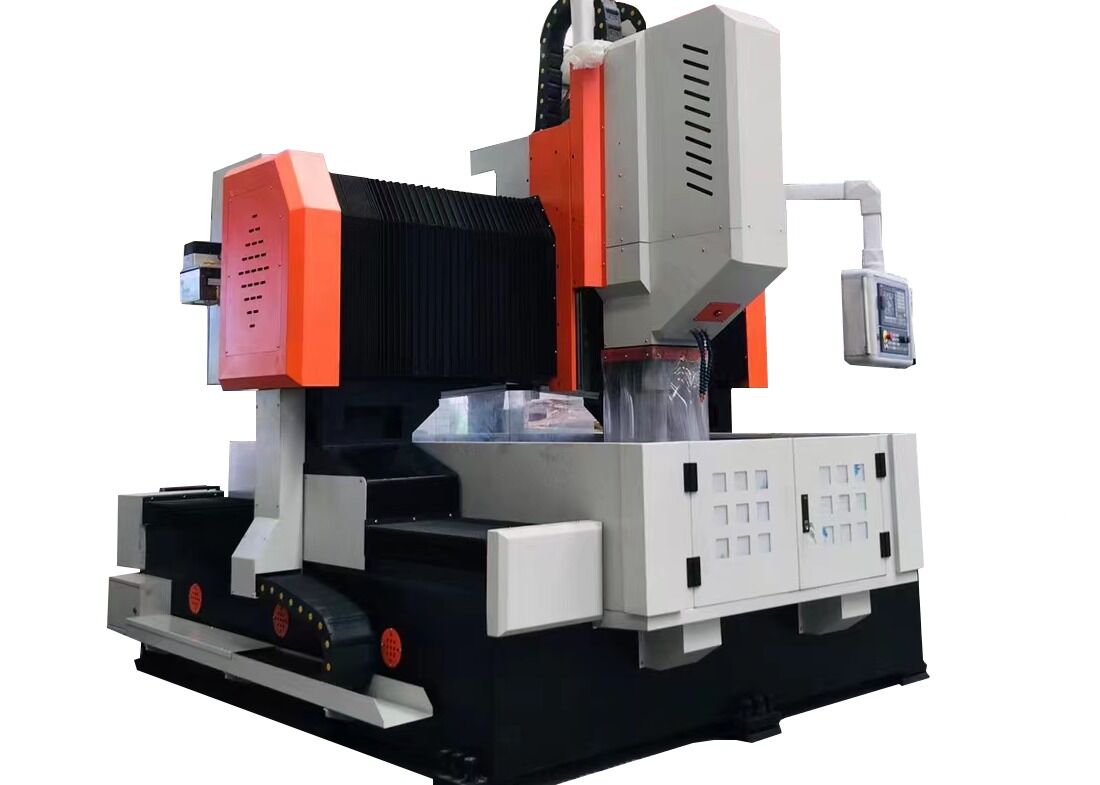

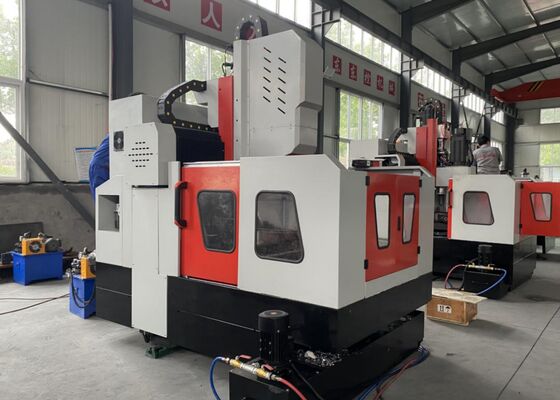

Máquina de perforación de discos, máquina de perforación de bridas de placas estructurales CNC, mecanizado de piezas estructurales

Máquina de perforación CNC para placas estructurales, máquina de perforación de bridas, mecanizado de piezas estructurales

Introducción del producto:

Perfora principalmente placas de tubos y bridas, el diámetro del orificio de perforación es inferior a φ80 mm. La función principal incluye perforación, escariado, mandrinado, roscado, avellanado y fresado. Es aplicable tanto para brocas de carburo como para brocas. La operación del sistema de control CNC es conveniente y fácil. La máquina tiene una precisión de trabajo muy alta.

Configuración del producto:

Características del producto

1. El cuerpo del bastidor de la máquina y la viga transversal tienen una estructura soldada, después de un tratamiento térmico de envejecimiento suficiente, con muy buena precisión. La mesa de trabajo, la mesa deslizante transversal y el ram están hechos de hierro fundido.

2. El sistema de doble servoaccionamiento en los lados X asegura el movimiento paralelo preciso del pórtico y la buena escuadra de los ejes Y y X.

3. La mesa de trabajo está hecha de hierro fundido, lo que garantiza un rendimiento estable.

4. El husillo de perforación es de tipo BT40 rígido de alta precisión con sistema de refrigeración interna y fácil de cambiar de herramienta. La velocidad del husillo es de 30~3000 r/min.

5. En los dos lados de la mesa de trabajo hay un total de dos dispositivos de eliminación de virutas tipo cadena de placa, las virutas y el líquido refrigerante se pueden recoger en el dispositivo, y el refrigerante se puede reciclar.

6. La máquina tiene dos formas de enfriamiento: enfriamiento interno y enfriamiento externo, presión y caudal suficientes, y hay componentes de advertencia de inspección de nivel de refrigerante, lo que garantiza una lubricación y enfriamiento suficientes para la herramienta de perforación.

7. La máquina tiene un sistema de lubricación automática, que proporciona una lubricación suficiente y fiable para los puntos de movimiento clave, como el riel guía, el tornillo de bolas y los rodamientos de rodillos, lo que garantiza la vida útil de los componentes móviles clave.

8. El sistema de control CNC es 828D, con funciones potentes, programación automática CAD-CAM, operación fácil, advertencia automática y compensación de errores.

9. Los componentes clave subcontratados, como el riel guía lineal de rodillos, el tornillo de bolas, el motor servo y el controlador servo, el husillo, el sistema de control CNC, la bomba hidráulica, la válvula y la bomba de refrigeración, etc., son de marcas famosas a nivel mundial, por lo que la máquina tiene una muy alta fiabilidad y un rendimiento estable.

La máquina de corte de placas CNC con pórtico es una solución industrial duradera, diseñada expertamente para el procesamiento preciso de componentes tipo placa y elementos estructurales. Este equipo está específicamente optimizado para manejar piezas de trabajo como bridas, discos, anillos y placas planas, con la condición de que el espesor del material se encuentre dentro del rango de mecanizado efectivo definido por la máquina.

En las instalaciones de fabricación de estructuras de acero, esta máquina de perforación de placas realiza operaciones precisas de perforación y fresado en placas estructurales y componentes de conexión, proporcionando una base fiable para el robusto ensamblaje de marcos de acero. En la industria de la energía eólica, ofrece mecanizado de alta precisión para torres de turbinas eólicas y bridas, procesos críticos que garantizan que estos componentes puedan soportar condiciones ambientales adversas (como vientos fuertes y variaciones de temperatura). Para proyectos de construcción de puentes, el equipo procesa vigas y soportes de puentes, asegurando la creación de conexiones estables y duraderas capaces de soportar cargas dinámicas durante la vida útil prolongada del puente.
