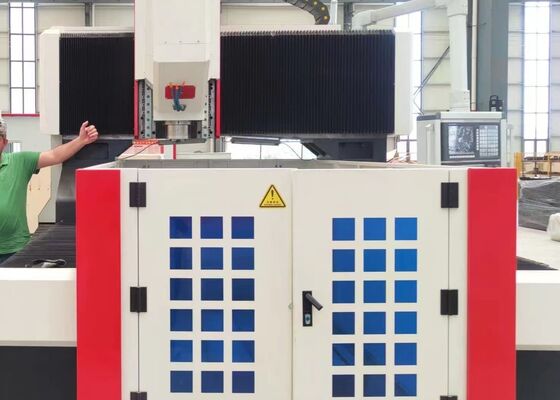

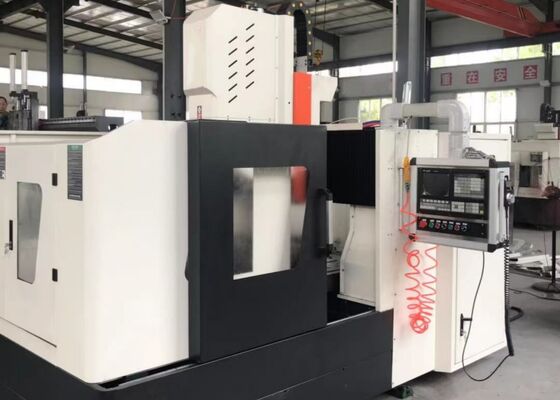

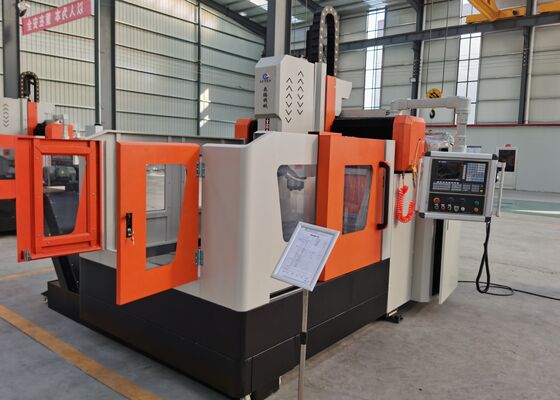

1200x1200mm Tamaño Flanges de placa de acero Procesamiento máquina de perforación CNC 18mm ancho de ranura en T

Bridas de placa de acero de tamaño 1200x1200mm que procesan la máquina de taladrado y taladrado CNC ancho de ranura en T de 18mm

Introducción del producto

La máquina taladradora y fresadora tipo pórtico CNC está meticulosamente diseñada para operaciones de taladrado, biselado, roscado y fresado de precisión en piezas de trabajo de placas y componentes estructurales. Es capaz de procesar una variedad de artículos, incluidas bridas, discos, anillos y placas planas, dentro del rango de procesamiento efectivo definido por la máquina. La máquina admite el mecanizado de orificios pasantes y ciegos en componentes fabricados de materiales simples o compuestos. Con un control totalmente digital integrado en todo el proceso de mecanizado, garantiza un funcionamiento perfecto y una eficiencia superior. Esta máquina está diseñada de manera óptima para la producción automatizada y ofrece resultados de alta precisión para cumplir con los requisitos de entornos de fabricación de diversas variedades a gran escala.

Presupuesto:

Características del producto

1. Sistema de transmisión

Los rieles guía y deslizadores de alta precisión, provenientes de Taiwán, están diseñados específicamente para garantizar un funcionamiento suave y al mismo tiempo aumentar significativamente la capacidad del equipo para manejar cargas pesadas. El eje X y el eje Z están equipados cada uno con dos y cuatro guías lineales rodantes, respectivamente, que sirven como componentes principales de guía y soporte de carga para movimientos laterales y longitudinales. Esta configuración satisface plenamente las exigencias técnicas de las operaciones de perforación de alta velocidad. Para la transmisión de potencia, tanto el eje X como el eje Z son impulsados ​​por servomotores de CA, que accionan husillos de bolas de precisión para convertir el movimiento de rotación en un desplazamiento lineal de alta precisión.

El eje Y incorpora dos guías lineales rodantes de alta resistencia, cada una equipada con dos deslizadores de rieles cuadrados, que en conjunto forman el mecanismo deslizante del eje Y. Este diseño no sólo satisface los altos requisitos de rigidez y resistencia del marco del pórtico, sino que también ofrece varias ventajas técnicas, incluido un bajo coeficiente de fricción, movimiento a alta velocidad, excelente amortiguación de vibraciones y una vida útil prolongada. Para la transmisión de potencia, el eje Y emplea tecnología de accionamiento síncrono con servomotores, que accionan los husillos de bolas simultáneamente, lo que garantiza un movimiento alternativo preciso del banco de trabajo del eje Y para un rendimiento exacto del mecanizado CNC.

2. Sistema de lubricación automática y mecanismos de protección

La máquina está equipada con un sistema de lubricación automática volumétrica de presión parcial fabricado en Taiwán, que proporciona una lubricación integral y sin ángulos para piezas móviles como rieles guía, tornillos de avance y cremalleras, extendiendo así significativamente la vida útil operativa de la máquina. Los ejes X e Y están protegidos por cubiertas a prueba de polvo, mientras que se instalan protectores contra salpicaduras impermeables alrededor del banco de trabajo, lo que ofrece protección adicional durante la operación.

3. Sistema central de suministro de refrigerante
Esta máquina cuenta con un sistema de suministro de refrigerante central estándar. La circulación interna del refrigerante previene eficazmente la acumulación de virutas de hierro en la herramienta durante el mecanizado, lo que reduce el desgaste de la herramienta, prolonga su vida útil y mejora el acabado superficial de las piezas de trabajo. La salida de refrigerante de alta presión en la punta de la herramienta proporciona una protección confiable tanto para la superficie de la pieza de trabajo como para la junta rotativa de alta velocidad, evitando obstrucciones causadas por contaminantes y mejorando la calidad general de la pieza de trabajo y la eficiencia operativa.

Esta avanzada máquina industrial tipo pórtico CNC, diseñada para operaciones de marcado y taladrado de placas y láminas de metal, está meticulosamente diseñada para el mecanizado de alta precisión de componentes en forma de placas y elementos estructurales. Optimizado específicamente para procesar piezas de trabajo como bridas, discos, anillos y placas planas, garantiza que el espesor de estas piezas de trabajo se adhiera estrictamente a las especificaciones de mecanizado efectivas predefinidas de la máquina.

En las plantas de fabricación de estructuras de acero, este equipo realiza operaciones de perforación y fresado de alta precisión en placas estructurales y componentes de conexión, proporcionando una base confiable para el ensamblaje estable de estructuras de acero. Dentro de la industria de la energía eólica, ofrece soluciones de mecanizado de precisión para torres y bridas de turbinas eólicas, operaciones críticas que garantizan que estos componentes puedan soportar condiciones ambientales adversas, como fuertes vientos y variaciones de temperatura. En la construcción de puentes, el equipo procesa vigas de puentes y soportes de soporte, lo que facilita la creación de conexiones fuertes y duraderas diseñadas para soportar cargas dinámicas durante la vida operativa prolongada del puente.
