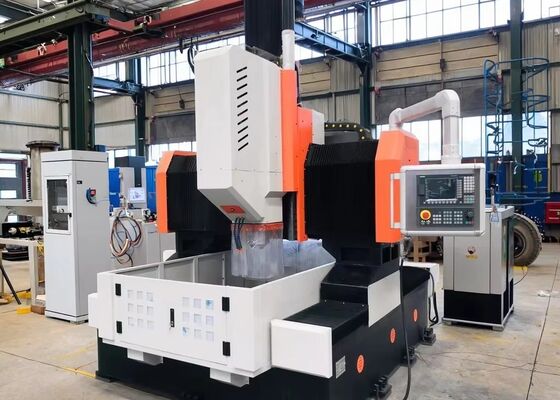

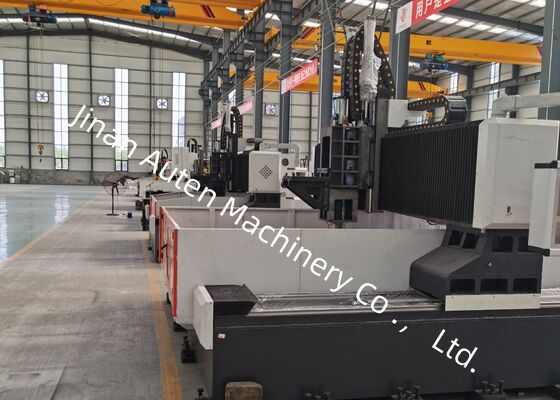

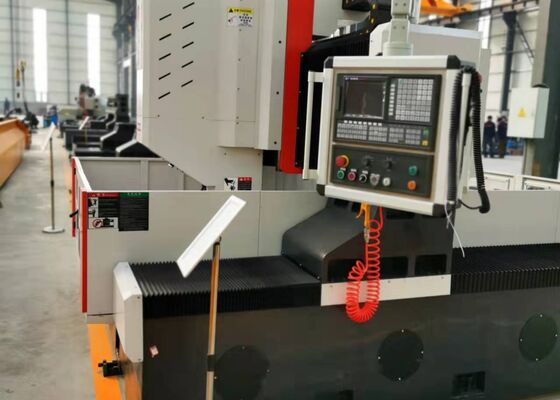

750 mm de altura de la barandilla Cnc tipo de barandilla placa de acero de la lámina de la brida de perforación de la máquina de 18 mm de anchura de la ranura en T

750 mm de altura de la barandilla Cnc tipo de barandilla placa de acero de la lámina de la brida de perforación de la máquina de 18 mm de anchura de la ranura en T

Introducción del producto

La máquina de perforación y fresado tipo pórtico CNC está diseñada específicamente para operaciones de perforación, chanfrado, tapping y fresado en piezas de trabajo de placa y componentes estructurales.Es capaz de procesar elementos como bridas., discos, anillos y placas planas, con parámetros de espesor estrictamente dentro del rango de procesamiento efectivo especificado por la máquina.La máquina admite tanto el mecanizado de agujero a través como el mecanizado de agujero ciego en componentes de material único y material compuestoCon un control totalmente digital durante todo el proceso de mecanizado, garantiza la facilidad de operación y una mayor eficiencia.la obtención de resultados de alta precisión para satisfacer las demandas de la variedad, los entornos de fabricación a gran escala.

Especificaciones:

Características del producto

1Sistema de transmisión

Los rieles de guía y los deslizadores de alta precisión, importados de Taiwán, están especialmente diseñados para garantizar un funcionamiento sin problemas y mejorar en gran medida la capacidad del equipo para manejar cargas pesadas.El eje X y el eje Z están equipados con dos y cuatro guías lineales rodantes, respectivamente, que sirven como componentes de guía y carga para los movimientos laterales y longitudinales.Esta instalación satisface plenamente los requisitos técnicos para las operaciones de perforación de alta velocidadPara la transmisión de energía, el eje X y el eje Z son impulsados por servomotores de CA, que impulsan tornillos de bolas de precisión para convertir el movimiento de rotación en desplazamiento lineal preciso.

El eje Y está equipado con dos guías lineales de rodadura de trabajo pesado, cada una de las cuales incorpora dos deslizadores de rieles cuadrados, que en conjunto forman el mecanismo de deslizamiento del eje Y.Este diseño no sólo cumple con los requisitos de alta rigidez y resistencia del marco de pórtico, sino que también proporciona varios beneficios técnicos, incluyendo un bajo coeficiente de fricción, movimiento de alta velocidad, amortiguación de vibraciones superior y una vida útil prolongada.el eje Y utiliza la tecnología de accionamiento sincrónico de servomotores, que acciona simultáneamente los tornillos de bolas, garantizando un movimiento recíproco preciso del banco de trabajo del eje Y para operaciones de mecanizado CNC precisas.

2Sistema de lubricación automática y mecanismos de protección

Esta máquina está equipada con un sistema de lubricación automática de presión parcial volumétrica fabricado en Taiwán, que proporciona una lubricación completa y sin ángulos para componentes móviles como rieles de guía, tornillos de plomo,y soportesLos ejes X y Y están protegidos por cubiertas a prueba de polvo, mientras que alrededor del banco de trabajo están instalados protectores anti-espolverantes a prueba de agua.ofreciendo una protección mejorada durante el funcionamiento.

3. Sistema central de suministro de refrigerante:

Esta máquina está equipada con un sistema de suministro de refrigerante central estándar. La circulación interna del refrigerante evita efectivamente que las virutas de hierro se adhieran a la herramienta durante el mecanizado,reduciendo así el desgaste de las herramientas, prolongando la vida útil de las herramientas y mejorando el acabado superficial de las piezas de trabajo.La salida de refrigerante de alta presión en la punta de la herramienta proporciona una protección fiable tanto para la superficie de la pieza de trabajo y la unión giratoria de alta velocidad, evitando los bloqueos causados por contaminantes y mejorando la calidad general de la pieza de trabajo y la eficiencia operativa.

Este equipo industrial de alto rendimiento tipo pórtico CNC, diseñado para operaciones de perforación y marcado de chapas y chapas metálicas,está meticulosamente diseñado para el mecanizado preciso de componentes similares a placas y partes estructurales. Específicamente optimizadas para el procesamiento de piezas de trabajo como bridas, discos, anillos y placas planas,está construido para garantizar que el espesor de estas piezas de trabajo se ajuste estrictamente a los parámetros de mecanizado efectivos predefinidos de la máquina..

En las instalaciones de fabricación de estructuras de acero, este equipo realiza operaciones de perforación y fresado precisas en placas estructurales y componentes de conexión.proporcionando una base fiable para el ensamblaje estable de marcos de aceroEn el sector de la energía eólicaofrece soluciones de mecanizado de alta precisión para torres y bridas de aerogeneradores, procesos críticos que aseguran que estos componentes puedan soportar condiciones ambientales extremas (ePara los proyectos de construcción de puentes, el equipo procesa vigas de puentes y soportes.permitir la creación de conexiones robustas y duraderas diseñadas para soportar cargas dinámicas durante toda la vida útil operativa del puente.
