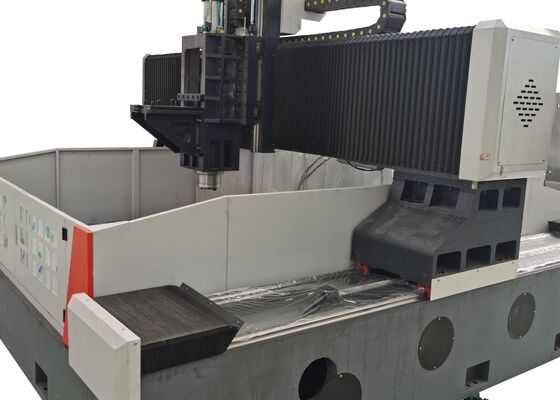

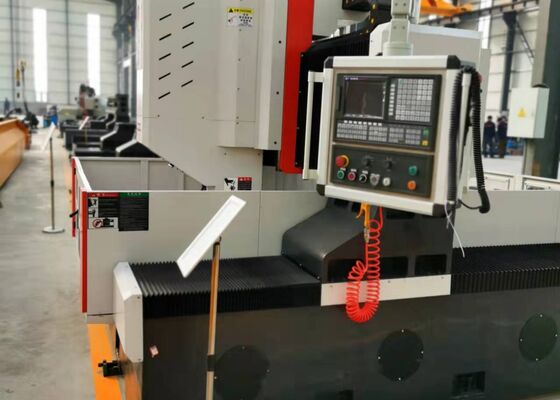

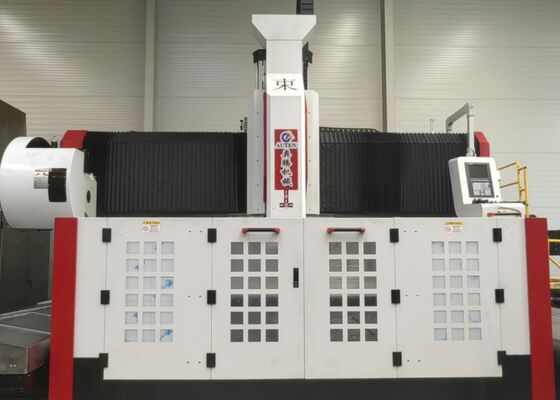

Nuevo diseño de la máquina de perforación de la brida de la hoja de acero de la placa de tipo Cnc Gantry M3-28 Diámetro de toque

Máquina de perforación de bridas de chapa de acero tipo pórtico CNC de nuevo diseño M3-28 Diámetro de roscado

Introducción del producto

La máquina de perforación y fresado tipo pórtico CNC está diseñada específicamente para realizar operaciones de perforación, avellanado, roscado y fresado en piezas de chapa y componentes estructurales. Sus capacidades de procesamiento se extienden a piezas como bridas, discos, anillos y placas planas, con parámetros de espesor que se adhieren estrictamente al rango de procesamiento efectivo especificado por la máquina. La máquina admite el mecanizado de agujeros pasantes y agujeros ciegos en componentes de un solo material y de materiales compuestos. Con control digital completo durante todo el proceso de mecanizado, garantiza una facilidad de operación y una eficiencia excepcionales. La máquina es ideal para la producción automatizada, ofreciendo resultados de alta precisión y satisfaciendo las demandas de entornos de fabricación de múltiples variedades y a gran escala.

Especificaciones:

Características del producto

1. Sistema de transmisión:
Los rieles y deslizadores de alta precisión, importados de Taiwán, están diseñados para ofrecer un rendimiento operativo suave y mejorar sustancialmente la capacidad de carga pesada del equipo.
Los ejes X y Z están equipados con dos y cuatro guías lineales de rodadura, respectivamente, que sirven como elementos de guía y soporte de carga para el movimiento lateral y longitudinal. Esta configuración satisface completamente los requisitos técnicos para operaciones de perforación de alta velocidad. Para la transmisión de potencia, los ejes X y Z utilizan motores servo CA para accionar husillos de bolas de precisión, convirtiendo el movimiento rotatorio en un desplazamiento lineal preciso.

El eje Y está equipado con dos guías lineales de rodadura de alta resistencia, cada una con dos deslizadores de riel cuadrado para formar el mecanismo deslizante del eje Y. Este diseño no solo satisface los requisitos de alta rigidez y resistencia del bastidor del pórtico, sino que también ofrece varias ventajas técnicas, que incluyen un bajo coeficiente de fricción, alta velocidad de movimiento, excelente amortiguación de vibraciones y una vida útil prolongada. Para la transmisión de potencia, el eje Y utiliza tecnología de accionamiento síncrono de motor servo, que acciona los husillos de bolas al unísono, permitiendo así el movimiento recíproco de la mesa de trabajo del eje Y para lograr operaciones de mecanizado CNC precisas.

2. Sistema de lubricación automática y mecanismos de protección:
Esta máquina herramienta está equipada con un sistema de lubricación automática volumétrica de presión parcial fabricado en Taiwán, que garantiza una lubricación completa y sin ángulos para los componentes móviles, como rieles de guía, husillos de plomo y cremalleras, prolongando así eficazmente la vida útil de la máquina herramienta. Los ejes X e Y están equipados con cubiertas protectoras a prueba de polvo, mientras que se instalan protectores contra salpicaduras a prueba de agua alrededor de la mesa de trabajo para proporcionar una protección mejorada durante la operación.

3. Sistema central de suministro de refrigerante:
Esta máquina herramienta está equipada con un sistema central de suministro de refrigerante estándar. La circulación interna del refrigerante evita eficazmente que las virutas de hierro se adhieran a la herramienta durante el mecanizado, reduciendo el desgaste de la herramienta, prolongando la vida útil de la herramienta y mejorando el acabado superficial de las piezas. La salida de refrigerante de alta presión en la punta de la herramienta garantiza una protección fiable tanto para la superficie de la pieza como para la junta giratoria de alta velocidad, evitando obstrucciones debido a impurezas y mejorando la calidad general de la pieza y la eficiencia operativa.

Este equipo industrial tipo pórtico CNC de alto rendimiento, diseñado para aplicaciones de perforación y marcado de placas y láminas de metal, está meticulosamente diseñado para el mecanizado preciso de componentes tipo placa y piezas estructurales. Optimizado específicamente para procesar piezas de trabajo como bridas, discos, anillos y placas planas, se adhiere a una especificación clave de que el espesor de estas piezas de trabajo debe cumplir estrictamente con los parámetros de mecanizado efectivos preestablecidos de la máquina.

En las plantas de fabricación de estructuras de acero, este equipo realiza operaciones precisas de perforación y fresado en placas estructurales y componentes de conexión, proporcionando una base sólida para el ensamblaje estable de marcos de acero. En el sector de la energía eólica, ofrece soluciones de mecanizado de alta precisión para torres de turbinas eólicas y bridas, un proceso esencial que garantiza que estos componentes puedan soportar condiciones ambientales adversas (por ejemplo, vientos fuertes, fluctuaciones de temperatura). Para proyectos de construcción de puentes, el equipo procesa vigas de puentes y soportes, lo que permite la creación de conexiones estables y duraderas diseñadas para soportar cargas dinámicas durante la larga vida útil operativa del puente.
