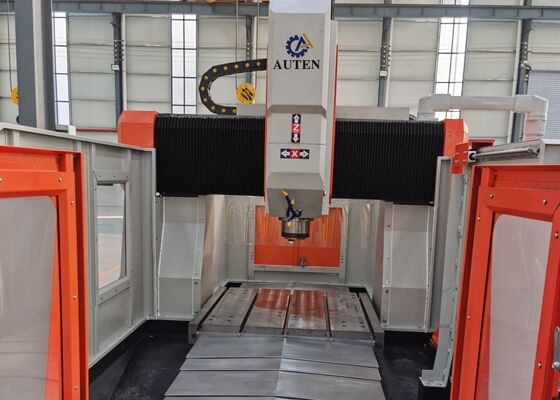

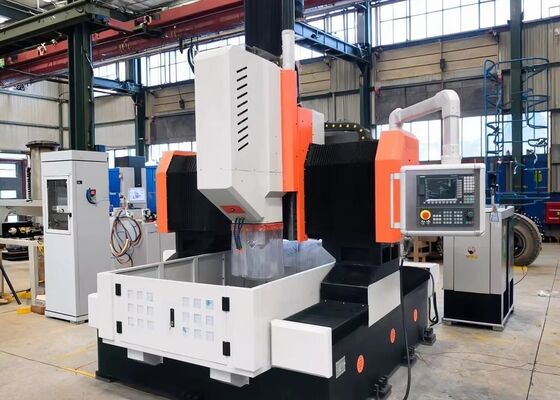

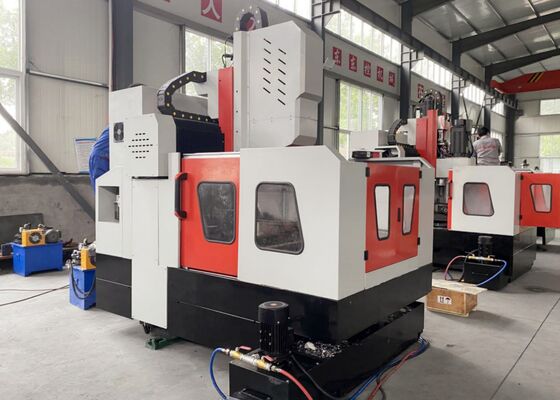

Máquina perforadora de placas de metal con brida CNC con cambiador automático de herramientas, diámetro de perforación de 80 mm
Aplicación:
La máquina perforadora y fresadora tipo pórtico CNC para placas de acero se emplea principalmente en el procesamiento de placas tubulares, bridas, cojinetes, intercambiadores de calor y otros componentes en industrias como la petroquímica, la energía nuclear, la energía eólica, las calderas y las estructuras de acero. Es capaz de perforar a alta velocidad utilizando brocas de carburo con refrigeración interna o brocas helicoidales de alta velocidad con refrigeración externa. La máquina admite una variedad de funciones, incluyendo perforación, chaflanado, roscado, fresado y mandrinado. Además, puede equiparse con un cabezal angular automático opcional para realizar operaciones de perforación lateral, roscado y fresado.
Especificaciones:
| Modelo |
PHD2020 |
| Tamaño de la pieza de trabajo |
LxA (mm) |
2000x2000 |
| Ancho de la ranura en T de la mesa de trabajo (mm) |
28 |
| Cabezal de potencia de perforación |
Cantidad |
1 |
| Cono del husillo |
BT50 |
| Diámetro máximo de perforación (mm) |
Φ80 |
| Grosor máximo (mm) |
≤250 |
| Diámetro de roscado |
M3-M30 |
| Velocidad del husillo (r/min) |
30~3000 |
| Potencia del motor del husillo servo (kW) |
22/30 |
| Movimiento lateral del cabezal de potencia (eje X) |
Carrera horizontal máxima (mm) |
2000 |
| Velocidad de movimiento lateral (r/min) |
0~8 |
| Potencia del servomotor para movimiento lateral (kW) |
2.4 |
| Movimiento longitudinal del pórtico (eje Y) |
Carrera de avance máxima (mm) |
2000 |
| Velocidad de avance (m/min) |
0~8 |
| Potencia del servomotor de avance (kW) |
2.4 |
| Movimiento de avance vertical del ariete (eje Z) |
Carrera máxima (mm) |
800 |
| Velocidad de movimiento (m/min) |
0~8 |
| Potencia del servomotor (kW) |
2.4 |
| Precisión de posicionamiento de tres ejes |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Precisión de posicionamiento repetido de tres ejes |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Sistema eléctrico |
Sistema CNC |
SIEMENS/ FAGOR/ KND/ GSK |
| Cambiador de herramientas |
Tipo disco (Opcional) |
24 posiciones de herramientas |
| Tamaño total |
LxAxH (m) |
5.3x3.8x2.7 |
Características del producto
1. La máquina de perforación, fresado y marcado de placas y bridas consta de varios componentes clave, incluyendo una base, corredera longitudinal, pórtico, corredera transversal, unidad de avance vertical, husillo de perforación y fresado, mesa de trabajo, sistema de refrigeración, sistema automático de eliminación de virutas, sistema de lubricación automático, sistema neumático, sistema eléctrico y otras partes esenciales.
2. El cabezal de potencia de perforación deslizante accionado por servo de la máquina de corte de placas de acero CNC es capaz de realizar operaciones de perforación, escariado, roscado, chaflanado y fresado de ranuras. Puede funcionar en conjunto con otras unidades o de forma independiente. El husillo de perforación está equipado con un husillo de precisión fabricado en Taiwán (refrigeración interna) con un orificio cónico BT50, y está integrado con un mecanismo de brocado automático de resorte de mariposa. Esta configuración facilita el reemplazo fácil de la herramienta a través de una biela y un sistema de aflojamiento de la herramienta con cilindro hidráulico, lo que permite cambios rápidos entre brocas o fresas.
3. La estructura de la máquina de perforación y marcado está equipada con guías lineales de alta precisión, lo que garantiza un movimiento perfecto. Un servomotor de CA acciona una correa síncrona y conjuntos de husillos de bolas de precisión, lo que garantiza una precisión excepcional.
4. El bastidor y el pórtico de la máquina de pórtico de placas de metal están fabricados con fundiciones o placas de acero de alta calidad soldadas. Estos componentes se someten a un recocido a alta temperatura antes del mecanizado, seguido de un segundo proceso de recocido después del semiacabado para aliviar las tensiones internas. Luego se mecanizan con precisión para garantizar una precisión y estabilidad constantes.
La máquina de corte de placas de pórtico CNC es una solución industrial de alto rendimiento, cuidadosamente diseñada para el procesamiento preciso de componentes en forma de placa y elementos estructurales. Este equipo está configurado específicamente para manejar piezas de trabajo como bridas, discos, anillos y placas planas, con la estipulación clave de que el grosor de estas piezas de trabajo permanezca dentro de la capacidad de mecanizado efectiva designada de la máquina.
En los talleres de fabricación de estructuras de acero, esta máquina perforadora de placas realiza operaciones precisas de perforación y fresado en placas estructurales y componentes de conexión, proporcionando una base confiable para el montaje estable de estructuras de acero. En el sector de la energía eólica, ofrece un mecanizado de alta precisión para torres y bridas de turbinas eólicas, un proceso esencial que garantiza que estos componentes puedan soportar condiciones ambientales desafiantes (por ejemplo, vientos fuertes, fluctuaciones de temperatura). Para proyectos de construcción de puentes, el equipo procesa vigas y soportes de puentes, asegurando la creación de conexiones estables y duraderas capaces de soportar cargas dinámicas durante la vida útil prolongada del puente.
