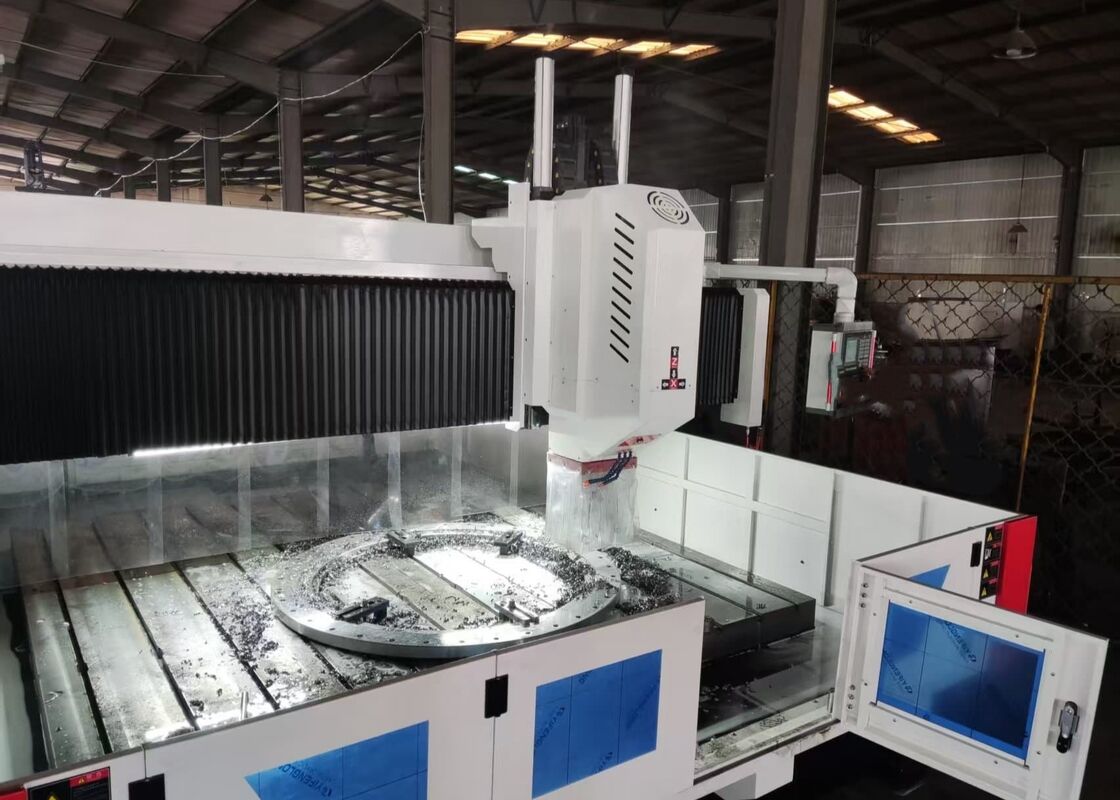

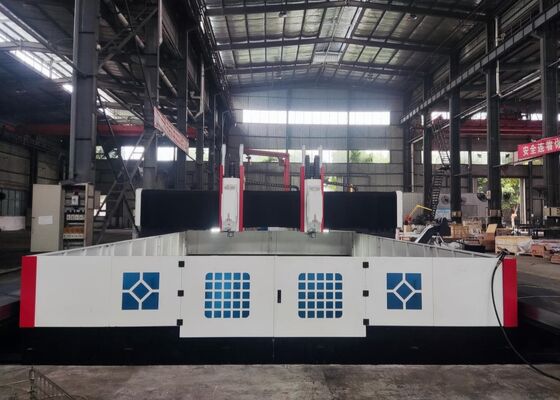

BT50 Máquina automática de perforación de flanges de placas CNC con control PLC

Máquina de taladrado de bridas de placa CNC automática con cono BT50 y control PLC

Introducción del producto:

Esta máquina de taladrado de pórtico CNC se utiliza principalmente para procesar placas tubulares, bridas, cojinetes, intercambiadores de calor y otros componentes en industrias como la petroquímica, la energía nuclear, la energía eólica, las calderas y las estructuras de acero. Es capaz de taladrar a alta velocidad con brocas de carburo con refrigeración interna o utilizando brocas helicoidales de alta velocidad con refrigeración externa. La máquina admite una gama de funciones, incluyendo taladrado, chaflanado, roscado, fresado y mandrinado. Además, puede equiparse con un cabezal angular automático opcional para operaciones de taladrado, roscado y fresado laterales.

Configuración del producto:

Características del producto

1. La máquina de taladrado de bridas se compone de una bancada, corredera longitudinal, pórtico, corredera transversal, unidad de avance vertical, cabezal de potencia de taladrado y fresado, mesa de trabajo, sistema de refrigeración, sistema de eliminación automática de virutas, sistema de lubricación automática, sistema neumático, sistema eléctrico y otros componentes clave.

2. La máquina de taladrado de placas CNC cuenta con un cabezal de potencia de taladrado deslizante servo que es capaz de taladrar, escariar, roscar, chaflanar y fresar ranuras. Estas funciones pueden operar simultáneamente o de forma independiente. El husillo de taladrado es un husillo de precisión fabricado en Taiwán (refrigeración interna) con un cono BT50, e incorpora un mecanismo de brocado automático de resorte de mariposa. La máquina puede equiparse con brocas o fresas a través de una biela y una liberación de herramienta de cilindro hidráulico, lo que hace que el reemplazo de la herramienta sea altamente eficiente y conveniente.

3. La máquina de taladrado CNC de alta velocidad está equipada con guías lineales de alta precisión, lo que garantiza un movimiento suave. Un servomotor de CA acciona una correa síncrona y pares de husillos de bolas de precisión, lo que garantiza una precisión excepcional.

4. El cuerpo y el pórtico de la máquina de taladrado CNC están construidos con materiales fundidos o placas de acero soldadas de alta calidad. Estos componentes se someten a un recocido a alta temperatura antes del procesamiento, seguido de un segundo recocido después del semiacabado para eliminar las tensiones residuales, lo que garantiza un rendimiento estable y preciso durante todo el proceso de mecanizado.

5. La máquina de taladrado de placas está equipada con varias ranuras en T horizontales en la mesa de trabajo, lo que permite la sujeción segura de plantillas y placas. Un dispositivo de sujeción de mandril autocentrante de cuatro mordazas opcional mejora significativamente la eficiencia de la producción para el procesamiento por lotes.

6. La máquina utiliza un sistema CNC Siemens alemán, un sistema CNC FAGOR español o un sistema KND chino. Las coordenadas de taladrado se pueden convertir sin problemas entre CAD y CAM, lo que agiliza la programación, el almacenamiento, la visualización y la comunicación. La interfaz de usuario incluye compensación de errores, alarmas automáticas y funciones de interacción humano-computadora. Las ubicaciones de los orificios de la pieza de trabajo se pueden ingresar a través del teclado, USB, red o gráficos CAD, con generación automática de programas de mecanizado. Las funciones de vista previa e inspección de pre-taladrado garantizan aún más la facilidad de operación.

7. La máquina está equipada con un buscador de bordes fotoeléctrico, lo que permite un posicionamiento rápido y preciso de la pieza de trabajo. Además, los cargadores de discos de 24 herramientas opcionales o los cargadores de herramientas lineales mejoran en gran medida la eficiencia del mecanizado.

8. La máquina está equipada con un transportador automático de virutas y un sistema de lubricación automática. El sistema de refrigeración cuenta con una bomba de refrigeración interna de alta presión y una bomba de refrigeración externa de baja presión, que ofrece la flexibilidad de utilizar refrigeración interna o externa.

La máquina de corte de placas de pórtico CNC es una solución industrial duradera, diseñada por expertos para el procesamiento preciso de componentes en forma de placa y elementos estructurales. Este equipo está optimizado específicamente para el manejo de piezas de trabajo como bridas, discos, anillos y placas planas, con la condición de que el grosor del material se encuentre dentro del rango de mecanizado efectivo definido por la máquina.

En las instalaciones de fabricación de estructuras de acero, esta máquina de taladrado de placas realiza operaciones precisas de taladrado y fresado en placas estructurales y componentes de conexión, proporcionando una base confiable para el ensamblaje robusto de estructuras de acero. En la industria de la energía eólica, ofrece mecanizado de alta precisión para torres y bridas de turbinas eólicas, procesos críticos que garantizan que estos componentes puedan soportar condiciones ambientales adversas (como vientos fuertes y variaciones de temperatura). Para proyectos de construcción de puentes, el equipo procesa vigas y soportes de puentes, lo que garantiza la creación de conexiones estables y duraderas capaces de soportar cargas dinámicas durante la vida útil prolongada del puente.
