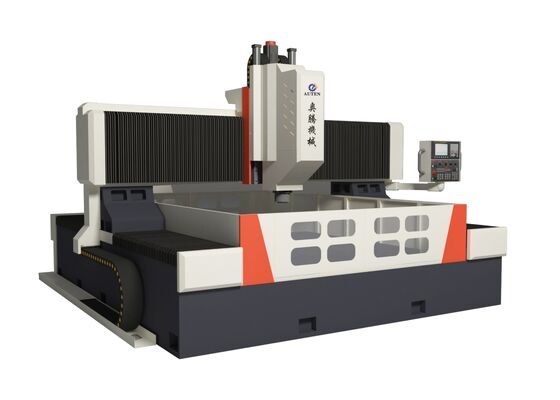

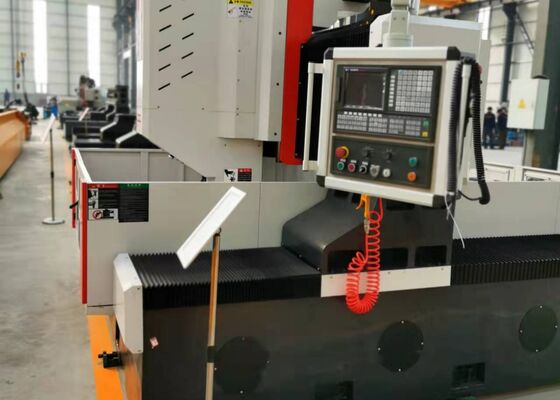

Máquina de taladrado de placa metálica de pórtico CNC de 250 mm de espesor, motor de husillo servo de 22/30KW

Máquina de perforación de acero de placas metálicas de barandilla CNC de 250 mm de grosor 22/30KW Servospindle Potencia del motor

Introducción del producto:

La máquina de perforación y fresado tipo pórtico CNC está diseñada principalmente para el mecanizado de láminas de tubos, bridas, rodamientos, intercambiadores de calor y otros componentes en sectores como la petroquímica,energía nuclearEl sistema permite realizar operaciones de perforación de alta velocidad con perforaciones de carburo con refrigeración interna o perforaciones de torsión de alta velocidad con refrigeración externa.Esta versátil máquina realiza una variedad de tareasAdemás, puede equiparse con una cabeza automática de ángulo recto opcional para permitir las funciones de perforación lateral, perforación y fresado.

Configuración del producto:

Características del producto

1La máquina de perforación, fresado y marcado de chapa de placa y de brida consta de varios componentes esenciales, incluido el lecho, el deslizamiento longitudinal, el pórtico, el deslizamiento transversal, la unidad de alimentación vertical,de perforación y fresado, mesa de trabajo, sistema de refrigeración, sistema automático de eliminación de astillas, sistema automático de lubricación, sistema neumático, sistema eléctrico y otros elementos críticos.

2. La cabeza de perforación deslizante de la máquina de corte de placas de acero CNC es capaz de realizar operaciones de perforación, reaming, tapping, chamfering y fresado de ranuras.Puede funcionar en conjunto con otras unidades o de forma independienteEl huso de perforación está equipado con un huso de alta precisión fabricado en Taiwán (con enfriamiento interno) con un agujero cónico BT50 e incorpora un mecanismo de abertura automática de resorte mariposa.Esta configuración facilita los cambios de herramientas convenientes mediante el uso de una varilla de conexión y un sistema de aflojamiento de herramientas del cilindro hidráulico, lo que permite una rápida intercambiabilidad entre las brocas y las fresadoras.

3La estructura de la máquina de perforación y marcado está equipada con guías lineales de alta precisión, que aseguran un movimiento suave y estable.Un servomotor de CA impulsa una correa síncrona y ensamblajes de tornillos de bolas de precisión, garantizando una precisión excepcional.

4El marco y el pórtico de la máquina de pórtico de placas metálicas están hechos de piezas fundidas o soldadas de placas de acero de alta calidad.seguido de un segundo recocido después del semiacabado para aliviar las tensiones internasPosteriormente, se mecanizan con precisión para garantizar una precisión y estabilidad constantes.

La máquina de corte de placas de pórtico CNC es una solución industrial de alto rendimiento, diseñada con experiencia para el mecanizado preciso de componentes y elementos estructurales similares a placas.Este equipo está destinado específicamente al procesamiento de piezas de trabajo tales como bridas, discos, anillos y placas planas, con la condición crítica de que el grosor de estas piezas de trabajo se encuentre dentro del rango de mecanizado efectivo designado por la máquina.

En las instalaciones de fabricación de estructuras de acero, esta máquina de perforación de placas realiza operaciones de perforación y fresado precisas en placas estructurales y componentes de conexión,proporcionando una base sólida para el ensamblaje estable de los marcos de aceroEn el sector de la energía eólica, ofrece procesos críticos de mecanizado de alta precisión para torres y bridas de aerogeneradores que garantizan que estos componentes puedan soportar condiciones ambientales exigentes (por ejemplo,vientos fuertesPara los proyectos de construcción de puentes, los equipos procesan vigas y soportes de puentes.garantizar la creación de conexiones estables y resistentes capaces de soportar cargas dinámicas durante toda la vida útil prolongada del puente.
