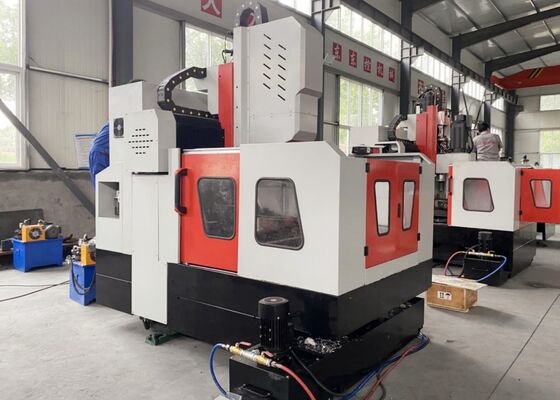

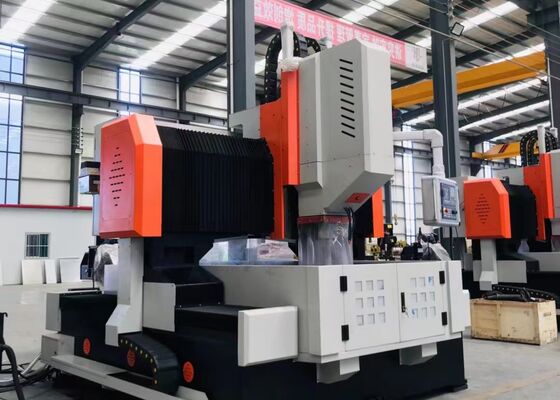

Máquina de marcado de perforación de placas CNC de trazo horizontal de 2000 mm 2000 * 2000 mm Tamaño de la pieza de trabajo
Aplicación:
La máquina de perforación y fresado de placas de acero tipo pórtico CNC se utiliza principalmente para procesar láminas de tubos, bridas, rodamientos, intercambiadores de calor,y otros componentes en industrias como la petroquímica, energía nuclear, energía eólica, calderas y estructuras de acero. Es capaz de perforar a alta velocidad con brocas de carburo con refrigeración interna,o utilizando taladros de torsión de alta velocidad con enfriamiento externoLa máquina ofrece una serie de funciones, incluyendo perforación, chanfrado, tapping, fresado y taladro.,operaciones de extracción y fresado.
Especificaciones:
| Modelo |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Tamaño de la pieza |
LxW (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
Se trata de un |
4000x8000 |
| ancho de la ranura en T del banco de trabajo (mm) |
28 |
28 |
28 |
28 |
28 |
| Cabeza de potencia de perforación |
¿Cuánto tiempo? |
1 |
1 |
1 |
1 o 2 |
1 o 2 |
| De las partidas 1 a 5 |
NT1cultura y cultura |
NT1capacidad |
NT1capacidad |
NT1capacidad |
NT1capacidad |
| Diámetro máximo de perforación (mm) |
Frente a la luz |
Frente a la luz |
F80 |
F90 |
F90 |
| espesor máximo (mm) |
≤ 180 |
≤ 180 |
≤ 250 |
≤ 300 |
≤ 300 |
| Diámetro del golpe |
M3-M20 |
M3 a M25 |
M3-M30 |
M3 a M36 |
M3 a M36 |
| Velocidad del husillo (r/min) |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
| Potencia del motor del eje de servo (kW) |
11 |
¿Qué es el amor? 15/8 |
El 22/30 |
22/30/37 |
22/30/37 |
| Movimiento lateral de la cabeza de potencia (eje X) |
Velocidad máxima horizontal (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Velocidad de movimiento lateral (r/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Potencia del servomotor para el movimiento lateral (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Movimiento longitudinal del pórtico (eje Y)
|
Cantidad máxima de la carrera de alimentación (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Velocidad de movimiento de la alimentación (m/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Potencia del servomotor de alimentación (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 / 5.5 |
| Movimiento de alimentación vertical del carnero (eje Z) |
Capacidad máxima (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Velocidad de movimiento (m/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 4 |
| Potencia del servomotor (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Precisión de posicionamiento en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,02/1000 |
± 0,02/1000 |
± 0,015/1000 |
± 0,015/1000 |
± 0,015/1000 |
| Precisión de posicionamiento repetida en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
| Sistema eléctrico |
Sistema CNC |
El procedimiento de investigación se desarrolló en el marco de un procedimiento de investigación en el marco de un procedimiento de investigación. |
| Cambiador de herramientas |
Tipo de disco (opcional) |
24 posiciones de las herramientas |
| Tamaño total |
LxWxH (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2. ¿Qué quieres decir?7 |
6.6 por 4.9 por 2.9 |
13 por 6,9 por 6.2 |
Características del producto
1La máquina de perforación, fresado y marcado de chapas de placa y de bridas está compuesta por un lecho, un deslizador longitudinal, un pórtico, un deslizador transversal, una unidad de alimentación vertical, un huso de perforación y fresado, una mesa de trabajo, un sistema de perforación y fresado, un sistema de perforación y de marcado.sistema de refrigeración, sistema automático de eliminación de astillas, sistema automático de lubricación, sistema neumático, sistema eléctrico y otros componentes clave.
2. La cabeza de perforación deslizante de la máquina de corte de placas de acero cnc es capaz de perforar, reaming, tapping, chamfering y fresado de ranuras.Puede funcionar en conjunto con otras unidades o de forma independiente.El eje de perforación dispone de un eje de precisión de fabricación taiwanesa (refrigeración interna) con un orificio cónico BT50 y está equipado con un mecanismo de abertura automática de resorte mariposa.Esta configuración permite el reemplazo fácil de herramientas mediante el uso de una varilla de conexión, sistema de aflojamiento de herramientas de cilindro hidráulico, que permite cambios rápidos entre brocas o fresadoras.
3La estructura de la máquina de perforación y marcado está equipada con guías lineales de alta precisión, lo que garantiza un movimiento suave.garantizando una alta precisión.
4El cuerpo y el pórtico de la máquina de pórtico de placas metálicas están construidos a partir de piezas fundidas o soldadura de placas de acero de alta calidad.seguido de un segundo recocido después de la semi-finalización para aliviar la tensión, y luego se mecanizan con precisión para garantizar una precisión y estabilidad constantes.
La máquina de corte de placas de pórtico CNC es una solución industrial de alto rendimiento, diseñada meticulosamente para el mecanizado preciso de componentes y piezas estructurales similares a placas.Este equipo está diseñado para procesar piezas de trabajo tales como bridas, discos, anillos y placas planas, con el requisito esencial de que el grosor de estas piezas de trabajo se encuentre dentro del rango de mecanizado efectivo especificado por la máquina.
En los talleres de estructuras de acero, esta máquina de perforación de placas ejecuta operaciones de perforación y fresado precisas en placas estructurales y componentes de conexión, proporcionando una base sólida para el ensamblaje estable de marcos de acero.El proceso de mecanizado de alta precisión de las torres de aerogeneradores y de las bridas es esencial para garantizar que estos componentes puedan soportar condiciones ambientales adversas.Para los proyectos de construcción de puentes, el equipo procesa vigas y soportes de puentes.garantizar la formación de conexiones estables y duraderas que puedan soportar cargas dinámicas durante la vida útil prolongada del puente.
