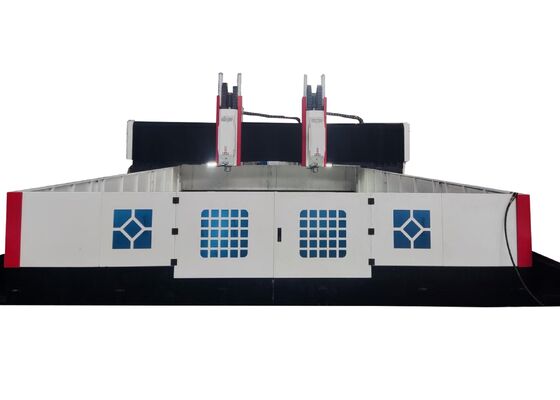

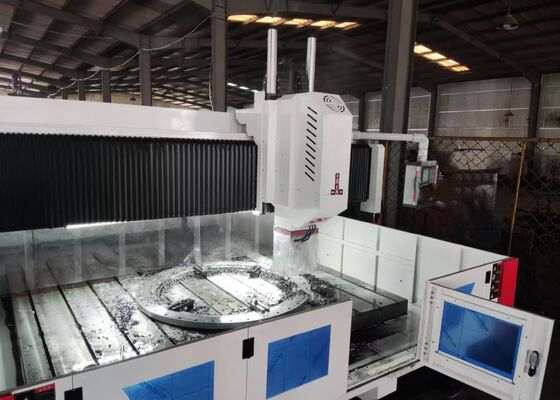

Máquina de taladrado de chapa metálica CNC con husillo BT50-190, cono, tamaño total 500x6800x3000mm

BT1capacidad de producción de energía

Introducción del producto:

Esta maquinaria está diseñada para perforar, chanfar, golpear y moler placas y componentes estructurales.Se utiliza principalmente para tareas de perforación de alta eficiencia en piezas de trabajo como bridas.La máquina es capaz de perforar tanto agujeros como agujeros ciegos en materiales de un solo material como en materiales compuestos.Las operaciones de mecanizado están controladas digitalmenteEl sistema facilita la automatización, garantiza una alta precisión y es adecuado para procesar una amplia gama de tipos de productos y apoyar la producción a gran escala.

Especificaciones:

Estructura del equipo:

La base de la máquina está construida con material fundido y consta de componentes clave, entre los que se incluyen la mesa de trabajo, el pórtico móvil, la silla móvil móvil, la cabeza de perforación y fresado,sistema de lubricación automático, caja protectora, sistema de refrigeración circulante, unidad de control digital, sistema eléctrico y otros elementos esenciales.con una longitud de más de 20 mm,La máquina se distingue por su alta precisión de posicionamiento y su excepcional repetibilidad en el posicionamiento.

Características del producto

1. Cabeza de potencia de perforación:

La cabeza de potencia de perforación utiliza un motor servo-huso especializado, que impulsa el huso de precisión a través de una correa síncrona para la desaceleración y el par mejorado.El reemplazo del husillo es rápido y sencilloLos ejes X y Y se pueden coordinar, con un control de circuito semicerrado que permite funciones de interpolación lineal y circular.El huso está equipado con un cono BT50, con una unión rotativa de alta velocidad que soporta el procesamiento de agua del centro de perforación en U de alta velocidad.

2Dispositivo de transmisión:

Este sistema de transmisión funciona sin problemas, mejorando significativamente la capacidad de carga.

a. El eje X y el eje Z utilizan cada uno dos rieles de guía lineal de rodadura como elementos de guía y carga para el movimiento lateral y longitudinal.Este diseño garantiza que el sistema cumpla con las exigencias técnicas de la perforación de alta velocidadEl eje X y el eje Z son accionados por servomotores CA, que giran los tornillos de bolas de precisión para permitir el movimiento lineal.

b. El eje Y está soportado por dos rieles de guía lineal de rodadura de gran peso, con dos carrilladores cuadrados instalados en cada rieles para formar una pista de deslizamiento robusta del eje Y.Esta configuración cumple con los altos requisitos de rigidez y resistencia del marco del pórtico al tiempo que ofrece ventajas como un bajo coeficiente de fricciónLa transmisión del eje X utiliza tecnología de accionamiento síncrono de doble servomotor.con un servomotor en cada lado que conduce los tornillos de bola al unísono, lo que permite que el marco del pórtico se mueva y facilita el mecanizado CNC preciso.

3Sistema de control CNC de GSK:

El sistema de control CNC GSK está diseñado específicamente para máquinas de perforación, utilizando un servomotor de serie de valor absoluto de alta precisión para el accionamiento del motor.una interfaz de usuario en chino, y entrada USB interna/externa.

3.1El sistema incluye una función de rotura del chip, que permite a los usuarios establecer tanto el tiempo de rotura del chip como el ciclo directamente desde la interfaz de usuario.

3.2. La función de elevación de herramientas está integrada en el sistema, lo que permite a los usuarios ajustar la altura de elevación de herramientas a través de la interfaz.la herramienta se levanta rápidamente sobre la pieza de trabajo, después de lo cual se eliminan las astillas, y el sistema avanza rápidamente hacia la superficie de perforación, cambiando automáticamente los modos.

3.3La caja de control de operación centralizada y la unidad de mano están equipadas con el sistema CNC para una fácil programación, almacenamiento, visualización y comunicación.La interfaz de operación admite características tales como el diálogo hombre-máquina, compensación de errores y alarmas automáticas.

3.4El sistema también ofrece una función de vista previa y reinspección de las posiciones de los orificios antes del procesamiento, lo que garantiza la comodidad y precisión durante las operaciones.

.

Este avanzado sistema de pórtico CNC está diseñado especialmente para perforar y marcar componentes de chapa y chapa de alta eficiencia.Se ha diseñado cuidadosamente para proporcionar un procesamiento preciso de piezas de trabajo de tipo placa y conjuntos estructurales, por lo que es particularmente adecuado para el mecanizado de bridas, discos, componentes en forma de anillo, placas planas y otras piezas similares.Una condición de funcionamiento crítica es que el grosor de las piezas de trabajo debe estar dentro del rango de mecanizado efectivo especificado de la máquina.

En las instalaciones de fabricación de estructuras de acero, este equipo realiza operaciones de perforación y fresado precisas en placas estructurales y componentes de conexión.por el que se establece una base sólida para el ensamblaje fiable de marcos de aceroEn la industria de la energía eólica, ofrece capacidades de mecanizado de alta precisión y de vanguardia para torres y bridas de aerogeneradores.garantizar que estas piezas estén diseñadas para soportar condiciones ambientales extremasPara la construcción de puentes, el equipo procesa vigas de puentes y soportes, lo que permite la formación de vigas duraderas,conexiones estables capaces de soportar cargas dinámicas durante la vida útil prolongada del puente.
