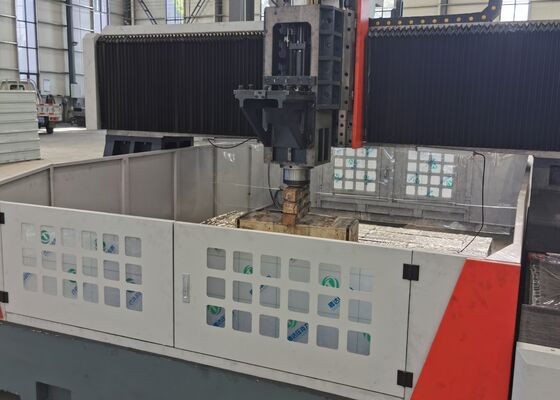

Máquina de perforación CNC de doble huso de doble huso de carga pesada de 1000 mm

Taladradora Fresadora CNC de Pórtico de Doble Husillo para Trabajo Pesado, División 1000 mm de Altura del Pórtico

Introducción del Producto:

Este equipo está diseñado para taladrar, chaflanar, roscar y fresar componentes de placa y estructurales. Se utiliza principalmente para operaciones de taladrado de alta eficiencia en piezas de trabajo como bridas, discos, anillos y placas, con espesores dentro del rango de procesamiento efectivo. Se pueden taladrar tanto agujeros pasantes como ciegos en piezas de un solo material, así como en materiales compuestos. El proceso de mecanizado se controla digitalmente, lo que ofrece facilidad de operación. El sistema admite la automatización, garantiza una alta precisión y es adecuado para manejar diversas variedades de productos y la producción a gran escala.

Especificaciones:

Estructura del equipo:

La base de la máquina está hecha de material fundido y consta principalmente de la mesa de trabajo, el pórtico móvil, el carro deslizante móvil, el cabezal de potencia de taladrado y fresado, el sistema de lubricación automática, la carcasa protectora, el sistema de refrigeración por circulación, la unidad de control digital, el sistema eléctrico y otros componentes. Está equipado con pares de rieles duros rodantes para soporte y guía, así como pares de husillos de bolas de precisión para el accionamiento. La máquina herramienta se caracteriza por una alta precisión de posicionamiento y una excelente repetibilidad en el posicionamiento.

Características del producto

1. Bancada y Banco de Trabajo:

La bancada está hecha de material fundido y consta de dos partes. Se somete a un recocido a alta temperatura antes del mecanizado, seguido de un proceso de recocido de alivio de tensiones secundario después del semiacabado, y luego se somete al mecanizado final. Este proceso de múltiples pasos asegura la estabilidad de la precisión de la máquina. El banco de trabajo es una fundición de una sola pieza hecha de hierro gris (HT250), que luego se somete a un tratamiento de recocido y envejecimiento secundario. Este proceso proporciona una excelente rigidez dinámica y estática, evitando la deformación. La superficie de trabajo presenta una serie de ranuras en T, dispuestas en un diseño bien diseñado para una sujeción segura de la pieza de trabajo.

Se instalan dos guías lineales de alta precisión a cada lado de la base de la bancada, lo que garantiza una distribución uniforme de la carga en los rieles guía. Esto mejora significativamente la rigidez, así como la resistencia a la tracción y a la compresión de la máquina. El sistema de accionamiento está alimentado por un servomotor de CA acoplado a un par de husillos de bolas de precisión, lo que permite el movimiento del pórtico en la dirección del eje Y. Los pernos ajustables se colocan estratégicamente en la parte inferior de la bancada, lo que facilita el ajuste del nivel del banco de trabajo.

2. Pórtico Móvil:

El pórtico móvil está hecho de hierro gris (HT250) y está equipado con dos rieles guía lineales de alta capacidad en su lado frontal. Un par de husillos de bolas de precisión, impulsado por un servomotor, facilita el movimiento de la placa deslizante del cabezal de potencia a lo largo del eje X. Los cabezales de potencia de taladrado están montados en esta placa deslizante. El movimiento del pórtico se logra a través de la rotación de la tuerca de bolas en el husillo de bolas, que es impulsada por el servomotor a través de un acoplamiento de precisión.

3. Carro Móvil:

El carro deslizante móvil es un componente de hierro fundido de precisión. Está equipado con dos mesas deslizantes lineales CNC de alta capacidad, un par de husillos de bolas de precisión y un reductor planetario de alta precisión conectado al servomotor. Además, el carro está equipado con un cilindro de equilibrio de gas nitrógeno, que contrarresta el peso del cabezal de potencia, reduciendo la carga en el husillo y extendiendo su vida útil. Este sistema impulsa el movimiento del cabezal de potencia de taladrado a lo largo del eje Z, lo que permite varias funciones, como aproximación rápida, avance de trabajo, retracción rápida y parada. También incluye capacidades de eliminación automática de virutas, expulsión de virutas y pausa para una mayor eficiencia operativa.

.

Este sistema de pórtico CNC de última generación está diseñado específicamente para el taladrado y marcado de alta eficiencia de componentes de placa y chapa metálica. Ha sido meticulosamente diseñado para ofrecer un procesamiento preciso de piezas de trabajo en forma de placa y conjuntos estructurales, lo que lo hace ideal para el mecanizado de bridas, discos, piezas en forma de anillo, placas planas y artículos similares. Un requisito operativo clave es que el grosor de las piezas de trabajo debe alinearse con el rango de mecanizado efectivo definido de la máquina.

En las plantas de fabricación de estructuras de acero, este equipo realiza operaciones de taladrado y fresado de alta precisión en placas estructurales y elementos de conexión, proporcionando una base sólida para el montaje fiable de estructuras de acero. En el sector de la energía eólica, ofrece capacidades de mecanizado avanzadas y de alta precisión para torres y bridas de turbinas eólicas, lo que garantiza que estos componentes estén diseñados para resistir condiciones ambientales adversas, incluidos vientos extremos y variaciones de temperatura. Para la construcción de puentes, el equipo procesa vigas de puente y soportes, lo que facilita la creación de conexiones estables y duraderas capaces de soportar cargas dinámicas durante la prolongada vida útil del puente.
