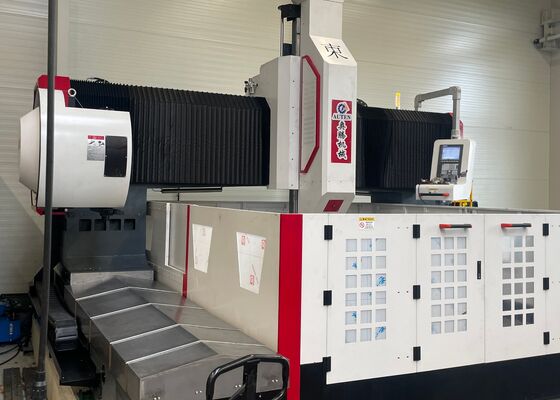

Máquina de taladrado, fresado y marcado CNC de pórtico dividido de 2500x2500mm, 2 motores servo de 4,2kW

Máquina de taladrado, fresado y marcado CNC de pórtico dividido de 2500x2500 mm, motor servo de 2x4,2 kW

Aplicación:

Este sistema de taladrado de pórtico CNC está diseñado específicamente para operaciones de taladrado, chaflanado, roscado y fresado en componentes de placa y estructurales. Se utiliza principalmente para el taladrado de alta eficiencia de bridas, discos, anillos, placas y otras piezas de trabajo dentro del rango de espesor especificado. El sistema es capaz de procesar tanto agujeros pasantes como agujeros ciegos en materiales simples y compuestos. Con control digital, el proceso de mecanizado garantiza un funcionamiento perfecto y facilidad de uso. El equipo admite la automatización, ofrece alta precisión y es adecuado para la producción de una amplia variedad de componentes, incluidos lotes pequeños y producción en masa.

Especificaciones:

Estructura del equipo:

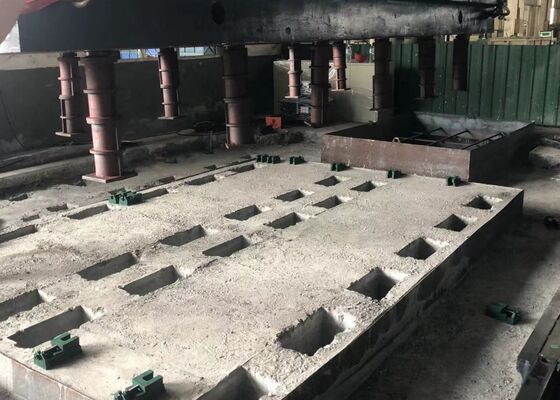

La base de la máquina está construida con material fundido y comprende componentes esenciales, incluido el banco de trabajo, el pórtico móvil, el carro deslizante móvil, el cabezal de potencia de taladrado y fresado, el sistema de lubricación automática, los dispositivos de seguridad, el sistema de refrigeración por circulación, el sistema de control digital y el sistema eléctrico. Incorpora pares de rieles duros rodantes para soporte y guía, junto con pares de husillos de bolas de precisión para el accionamiento. La máquina se distingue por su alta precisión de posicionamiento y su excepcional repetibilidad en el posicionamiento.

Características del producto

1. Cabezal de potencia de taladrado:
El cabezal de potencia de taladrado está equipado con un servomotor de husillo especializado, que acciona un husillo de precisión a través de una correa síncrona dentada para la desaceleración y el aumento del par. El husillo se puede reemplazar rápida y fácilmente. El mecanismo de avance es accionado por un servomotor y un husillo de bolas. Tanto los ejes X como Y son capaces de movimiento simultáneo, y se emplea un sistema de control de bucle semicerrado para habilitar funciones de interpolación lineal y circular. El husillo está diseñado con un cono BT50 y está equipado con una junta rotativa de alta velocidad, lo que facilita el uso de refrigerante central de taladro en U de alta velocidad para un procesamiento eficiente.

2. Dispositivo de transmisión:
El dispositivo de transmisión utiliza rieles guía y deslizadores de alta precisión importados de Taiwán, lo que garantiza un funcionamiento suave y mejora significativamente la capacidad de carga.

El eje X y el eje Z están soportados cada uno por dos rieles guía lineales rodantes, que sirven como rieles de guía y de carga para los movimientos laterales y longitudinales. Esta configuración cumple con las exigencias técnicas del taladrado a alta velocidad. Los sistemas de transmisión del eje X y del eje Z son accionados por servomotores de CA, que hacen girar los husillos de bolas de precisión para lograr un movimiento lineal.

El eje Y está equipado con dos rieles guía lineales rodantes de alta resistencia a cada lado, con dos deslizadores de riel cuadrados montados en cada riel guía para formar una robusta pista deslizante del eje Y. Esta configuración asegura que se cumplan los requisitos de alta rigidez y resistencia del bastidor del pórtico, al tiempo que ofrece ventajas como un bajo coeficiente de fricción, movimiento a alta velocidad, excelente amortiguación de vibraciones y una vida útil prolongada. La transmisión del eje X emplea tecnología de accionamiento síncrono de servomotor dual, con un servomotor a cada lado que acciona los husillos de bolas al unísono. Este mecanismo facilita el movimiento del bastidor del pórtico, lo que permite un mecanizado CNC preciso.

3. Sistema de lubricación automática y mecanismos de protección:

Esta máquina herramienta está equipada con un sistema de lubricación automática de presión parcial volumétrica fabricado en Taiwán, diseñado para proporcionar una lubricación perfecta a los componentes móviles, como rieles guía, husillos de bolas, cremalleras y otros, lo que garantiza una cobertura completa y evita el desgaste. Este sistema ayuda a prolongar la vida útil de la máquina. Además, el eje X y el eje Y están equipados con protectores antipolvo, y se instala un protector contra salpicaduras a prueba de agua alrededor de la mesa de trabajo para mejorar aún más la protección.

.

Esta máquina de pórtico CNC de última generación está diseñada específicamente para el taladrado y marcado de alta eficiencia de piezas de placa y chapa metálica. Ha sido meticulosamente diseñada para permitir el procesamiento preciso de piezas de trabajo tipo placa y conjuntos estructurales, lo que la hace particularmente adecuada para el mecanizado de bridas, discos, componentes en forma de anillo, placas planas y piezas similares. Una consideración operativa crítica es que el espesor de las piezas de trabajo debe cumplir con los parámetros de mecanizado efectivos establecidos de la máquina.

En las instalaciones de fabricación de estructuras de acero, este equipo realiza operaciones de taladrado y fresado de alta precisión en placas estructurales y elementos de conexión, proporcionando una base sólida para el montaje fiable de estructuras de acero. Dentro de la industria de la energía eólica, ofrece capacidades de mecanizado avanzadas y de alta precisión para torres y bridas de turbinas eólicas, lo que garantiza que estos componentes estén diseñados para soportar condiciones ambientales desafiantes, incluidos fuertes vientos y fluctuaciones de temperatura. Para proyectos de construcción de puentes, el equipo procesa vigas de puente y soportes, lo que facilita la creación de conexiones estables y duraderas diseñadas para soportar cargas dinámicas durante la vida útil prolongada del puente.
