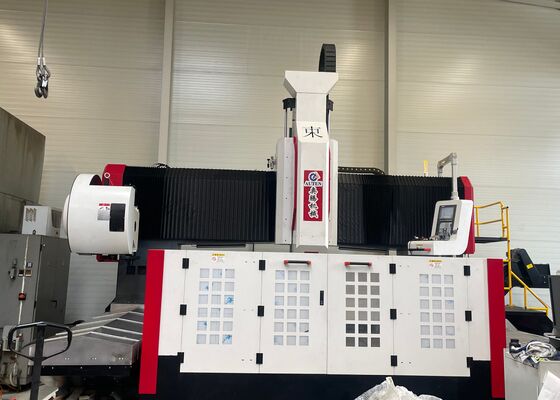

2525BT50 Máquina de taladrado y fresado CNC de pórtico dividido para trabajo pesado 30KW Potencia del motor del husillo servo

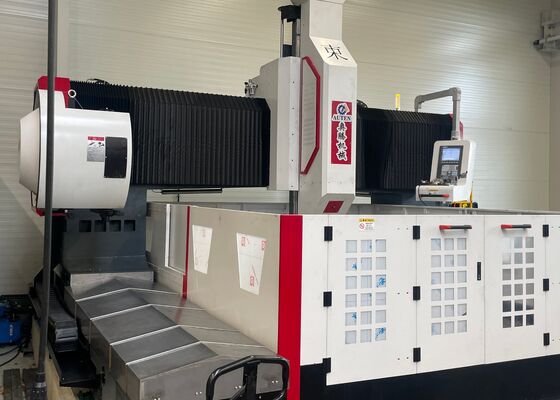

2525BT50 Máquina de taladrado y fresado CNC de pórtico de servicio pesado, motor de husillo servo de 30KW

Aplicación:

Este equipo de taladrado CNC está diseñado para operaciones de taladrado, chaflanado, roscado y fresado en componentes de placa y estructurales. Se utiliza principalmente para el taladrado de alta eficiencia de bridas, discos, anillos, placas y otras piezas de trabajo dentro del rango de espesor efectivo. Se pueden procesar tanto agujeros pasantes como agujeros ciegos en piezas de un solo material y de material compuesto. El proceso de mecanizado se controla digitalmente, lo que garantiza la facilidad de operación. Permite la automatización, la alta precisión y admite la producción de varios tipos y tiradas de producción en masa.

Especificaciones:

Estructura del equipo:

La base de la máquina está hecha de material fundido y consta de componentes clave como la mesa de trabajo, el pórtico móvil, el carro deslizante móvil, el cabezal de potencia de taladrado y fresado, el sistema de lubricación automática, los dispositivos de protección, el sistema de refrigeración por circulación, el sistema de control digital y el sistema eléctrico. Utiliza pares de rieles duros rodantes para soporte y guía, junto con pares de husillos de bolas de precisión para el accionamiento. La máquina se caracteriza por una alta precisión de posicionamiento y una excelente repetibilidad en el posicionamiento.

Características del producto

1. Cama y mesa de trabajo:
La cama está construida con un tubo rectangular soldado, que se somete a un recocido a alta temperatura antes del procesamiento, seguido de un segundo recocido después del semiacabado para aliviar las tensiones internas, lo que garantiza la estabilidad de la precisión a largo plazo de la máquina herramienta. La mesa de trabajo es una fundición de una sola pieza hecha de hierro gris (HT250), sometida a tratamientos de recocido y envejecimiento secundarios, que ofrece una excelente rigidez dinámica y estática sin deformación. La superficie de la mesa de trabajo está equipada con ranuras en T bien organizadas para una sujeción segura de las piezas de trabajo. Se montan dos guías lineales de alta precisión en ambos lados de la base de la cama para garantizar una distribución uniforme de la tensión en los deslizamientos de la guía, lo que mejora significativamente la rigidez de la máquina herramienta y su resistencia tanto a las fuerzas de tracción como a las de compresión. El sistema de accionamiento cuenta con un servomotor de CA combinado con un husillo de bolas de precisión, lo que facilita el movimiento del pórtico a lo largo del eje Y. Los pernos ajustables están colocados en la superficie inferior de la cama para permitir una fácil nivelación del banco de trabajo.

2. Pórtico móvil:

El pórtico móvil está fundido en hierro gris (HT250) y está equipado con dos guías lineales de capacidad de carga ultra alta en la parte delantera. Un par de husillos de bolas de precisión, junto con un servomotor, impulsan el movimiento de la placa deslizante del cabezal de potencia a lo largo del eje X, en la que están montados los cabezales de potencia de taladrado. El movimiento del pórtico es facilitado por el servomotor, que impulsa la rotación de la tuerca de bolas en el husillo de bolas a través de un mecanismo de acoplamiento de precisión.

3. Movimiento del carro:

El carro deslizante móvil es un componente de hierro fundido de precisión. Está equipado con dos mesas deslizantes lineales CNC de capacidad de carga ultra alta, un juego de pares de husillos de bolas de precisión y un reductor planetario de alta precisión conectado al servomotor. El carro también cuenta con un cilindro de equilibrio de gas nitrógeno para contrarrestar el peso del cabezal de potencia, reduciendo la carga en el husillo y extendiendo su vida útil. Este sistema impulsa el movimiento del cabezal de potencia de taladrado a lo largo del eje Z, lo que permite movimientos rápidos hacia adelante, trabajo hacia adelante, movimientos rápidos hacia atrás y paradas. Además, está equipado con corte automático de virutas, eliminación de virutas y funciones de pausa.

.

Esta avanzada máquina de pórtico CNC está diseñada específicamente para el taladrado y marcado de alto rendimiento de componentes de placa y chapa metálica. Cuidadosamente diseñada para facilitar el mecanizado preciso de piezas de trabajo tipo placa y conjuntos estructurales, es ideal para procesar bridas, discos, piezas en forma de anillo, placas planas y componentes similares. Un requisito operativo clave es que el grosor de las piezas de trabajo debe adherirse a los parámetros de mecanizado efectivos predefinidos de la máquina.

En las instalaciones de fabricación de estructuras de acero, este equipo realiza operaciones de taladrado y fresado de alta precisión en placas estructurales y elementos de conexión, proporcionando una base sólida para el montaje fiable de estructuras de acero. En el sector de la energía eólica, ofrece capacidades de mecanizado avanzadas y de alta precisión para torres y bridas de turbinas eólicas, lo que garantiza que estos componentes estén diseñados para soportar condiciones ambientales adversas, como fuertes vientos y variaciones de temperatura. Para proyectos de construcción de puentes, el equipo procesa vigas de puente y soportes, lo que permite la creación de conexiones estables y duraderas que están diseñadas para soportar cargas dinámicas durante la vida útil prolongada del puente.
