Aplicación:

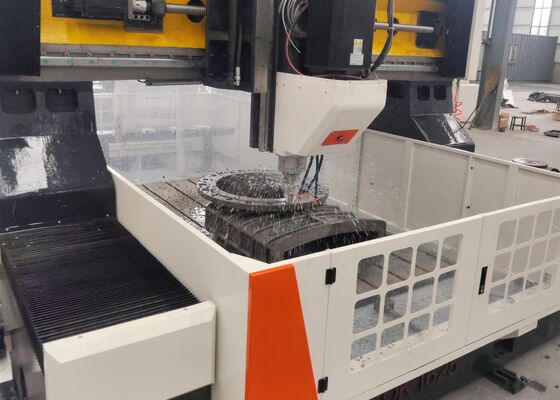

Esta máquina perforadora y fresadora de bridas tipo pórtico CNC está diseñada a medida para realizar un conjunto completo de operaciones de mecanizado, incluyendo taladrado, chaflanado, roscado, fresado y mandrinado, en piezas de trabajo tipo placa y conjuntos estructurales. Proporciona un rendimiento de mecanizado de agujeros de alta eficiencia para componentes como bridas, discos, piezas en forma de anillo y placas con espesores que se encuentran dentro del rango efectivo especificado. Capaz de procesar tanto agujeros pasantes como agujeros ciegos, el equipo exhibe una compatibilidad excepcional tanto con componentes de material monolítico como con piezas de trabajo de material compuesto. Equipado con tecnología de control digital de última generación, la máquina herramienta garantiza una facilidad de operación y conveniencia sobresalientes. Facilita la producción automatizada de alta precisión, satisface los requisitos de procesamiento de múltiples variantes de piezas de trabajo y admite procesos de fabricación a gran escala.

Especificaciones:

Estructura del equipo:

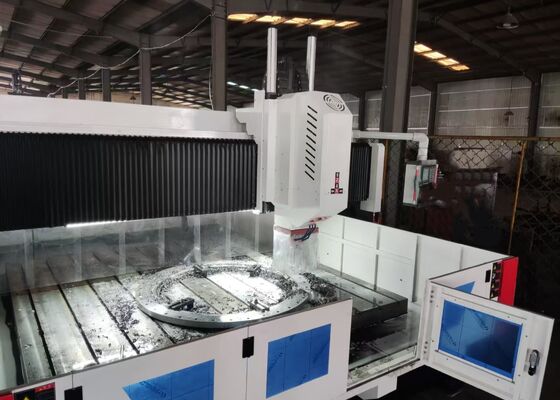

Esta máquina perforadora y marcadora de pórtico CNC está construida a propósito con un banco de trabajo de cama de hierro fundido, un conjunto de pórtico móvil, un carro transversal, una unidad de potencia de perforación-fresado, un sistema de lubricación y protección automatizado, un módulo de refrigeración por recirculación, un sistema de control numérico (NC) y un módulo de control eléctrico. Equipado con guías de rodillos, el equipo ofrece una robusta estabilidad de soporte de carga y un posicionamiento de movimiento preciso, mientras que los mecanismos de accionamiento de husillo de bolas de alta precisión garantizan una precisión de posicionamiento superior y una excelente repetibilidad operativa.

Características del producto

1. Cabezal de potencia de perforación
El cabezal de potencia de perforación está equipado con un servomotor de husillo dedicado, que aprovecha una correa síncrona dentada para la reducción de velocidad y la amplificación de par para accionar un husillo de precisión construido a propósito. El husillo incorpora una configuración de cojinete de contacto angular japonés de seis filas (cuatro cojinetes en la parte delantera, dos en la parte trasera) para permitir el ajuste de velocidad continuo. Integrado con un sistema de cambio de herramienta neumático, el husillo permite un intercambio de herramientas rápido y sin problemas. El movimiento de avance es accionado por un servomotor acoplado a un husillo de bolas. Los ejes X e Y admiten la operación de enlace y adoptan un control de bucle semicerrado, logrando así capacidades de interpolación lineal y circular. La nariz del husillo está diseñada con un orificio cónico BT50 e integrada con una junta rotativa de alta velocidad, lo que facilita el mecanizado de broca en U de alta velocidad a través de la entrega de refrigerante a través del husillo.

2. Sistema de transmisión
Incorporando rieles guía fabricados en Taiwán y un diseño de deslizador de alta precisión, el sistema ofrece un rendimiento operativo suave y una elevada capacidad de soporte de carga pesada. El eje X emplea rieles guía lineales dobles como componentes de guía lateral y soporte de carga, satisfaciendo plenamente las demandas operativas de los procesos de perforación de alta velocidad. Para la transmisión del eje X, un servomotor de CA acciona un husillo de bolas de precisión para lograr un movimiento lineal preciso.

3. Sistema de transmisión (Sección del eje Y, Continuación)
El eje Y está equipado con dos rieles guía lineales de rodillos de alta resistencia a cada lado, con tres carros de riel cuadrados fijados a cada riel guía, que constituyen colectivamente el mecanismo deslizante del eje Y. Esta configuración estructural no solo cumple con los estrictos requisitos de alta rigidez y resistencia estructural del marco del pórtico, sino que también ofrece méritos técnicos clave, incluido un coeficiente de fricción mínimo, una elevada velocidad de movimiento, características excepcionales de amortiguación de vibraciones y un ciclo de vida útil prolongado. Para la actuación del eje Y, se implementa la tecnología de accionamiento síncrono de servomotor dual: se implementa un servomotor dedicado en cada lado para accionar sincrónicamente la rotación del husillo de bolas, facilitando así el desplazamiento del marco del pórtico y permitiendo operaciones de mecanizado CNC de alta precisión.

.

Esta máquina industrial de pórtico CNC de alto rendimiento está diseñada a medida para ejecutar operaciones de perforación y marcado en componentes de placa y chapa metálica. Meticulosamente diseñada para permitir el mecanizado de precisión de piezas de trabajo tipo placa y conjuntos estructurales, ofrece compatibilidad especializada para el procesamiento de bridas, discos, piezas en forma de anillo, placas planas y componentes análogos. Un requisito operativo fundamental es que el grosor de la pieza de trabajo debe ajustarse estrictamente a los parámetros de mecanizado efectivos preestablecidos de la máquina.

En las plantas de fabricación de estructuras de acero, este equipo realiza operaciones de perforación y fresado de alta precisión en placas estructurales y componentes de conexión, estableciendo una base sólida para el montaje estable de estructuras de acero. Dentro de la industria de la energía eólica, proporciona soluciones de mecanizado de alta precisión avanzadas para torres y bridas de turbinas eólicas, un proceso crítico que garantiza que estos componentes sean capaces de soportar condiciones ambientales severas (por ejemplo, fuertes vientos, fluctuaciones de temperatura). Para las iniciativas de construcción de puentes, el equipo procesa vigas de puente y soportes de soporte, facilitando la formación de conexiones estables y duraderas diseñadas para soportar cargas dinámicas durante el prolongado ciclo de vida útil del puente.
