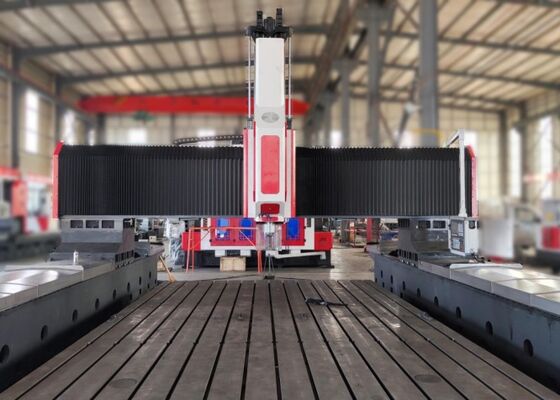

Máquina de perforación industrial de placas CNC con capacidad de pieza de trabajo de 6000x6000 mm 22 kW Servo Spindle Motor

Máquina de perforación industrial de placas CNC con capacidad de pieza de trabajo de 6000x6000 mm 22 kW Servo Spindle Motor

Aplicación:

Esta máquina de perforación y fresado de brida de pórtico CNC está diseñada específicamente para realizar operaciones de perforación, chanfrado, tapping, fresado y taladrado en piezas de trabajo de placa y componentes estructurales.Ofrece un rendimiento de perforación de agujeros de alta eficiencia para piezas de trabajo como bridas, discos, anillos y placas cuyo espesor se encuentra dentro del rango efectivo designado.el equipo demuestra una gran compatibilidad tanto con componentes de un solo material como con materiales compuestos.Equipada con tecnología de control digital avanzada, la máquina herramienta garantiza una comodidad operativa superior.se adapta a las demandas de transformación de varias variedades, y admite flujos de trabajo de fabricación a gran escala.

Especificaciones:

Estructura del equipo:

Esta máquina CNC de perforación y marcado de pórtico está específicamente configurada con un banco de trabajo de cama de hierro fundido, un conjunto de pórtico móvil, una silla de travesía, una cabeza de fuerza de perforación de fresado,un sistema automático de lubricación y protección, un módulo de refrigeración circulante, un sistema de control numérico (NC) y una unidad de control eléctrico.mientras que los mecanismos de transmisión de tornillo de bolas de alta precisión aseguran una precisión de posicionamiento excepcional y una repetibilidad operativa excepcional.

Características del producto

1. Cabeza de potencia de perforación:
La cabeza de potencia de perforación está equipada con un servo motor de eje dedicado,que utiliza una correa síncrona dentada para reducir la velocidad y aumentar el par para conducir un husillo de precisión especializadoEl eje adopta una disposición japonesa de seis filas de rodamientos angulares de contacto (cuatro en la parte delantera, dos en la parte trasera) para realizar la regulación de la velocidad sin pasos.el husillo permite el reemplazo rápido y conveniente de herramientasEl movimiento de alimentación es impulsado por un servomotor emparejado con un tornillo de bola.Los ejes X y Y admiten la funcionalidad de enlace y emplean un control de circuito semicerrado para lograr capacidades de interpolación lineal y circularEl extremo del husillo cuenta con un orificio cónico BT50 y está integrado con una unión rotativa de alta velocidad, lo que facilita el mecanizado de perforación en U de alta velocidad con suministro de refrigerante a través del husillo.

2Sistema de transmisión:
Con rieles de guía de origen taiwanés y un diseño de deslizador de alta precisión, el sistema garantiza un rendimiento operativo suave y una mayor capacidad de carga pesada.
El eje X adopta dos rieles de guía lineal de rodadura como pistas de guía y carga laterales, cumpliendo plenamente con los requisitos de las operaciones de perforación de alta velocidad.un servomotor de CA conduce un tornillo de bola de precisión para realizar el movimiento lineal.

El eje Y está equipado con dos rieles de guía lineal rodante de trabajo pesado en cada lado, con tres vagones de rieles cuadrados montados en cada rieles de guía que forman en conjunto el mecanismo de deslizamiento del eje Y.Este diseño estructural no sólo satisface las altas exigencias de rigidez y resistencia del marco del pórtico, sino que también ofrece ventajas técnicas, incluido un bajo coeficiente de fricciónEl motor de eje Y utiliza una tecnología de accionamiento sincrónico de doble servomotor:un servomotor está configurado en cada lado para conducir sincrónicamente la rotación de la tortilla de bolas, permitiendo así el movimiento del marco del pórtico y logrando un mecanizado CNC preciso.

.

Esta máquina industrial de alta performance de pórtico CNC está diseñada específicamente para perforaciones y marcas en componentes de placas y chapas metálicas.Las demás máquinas y aparatos para la fabricación de piezas de metal, proporciona compatibilidad dedicada para el procesamiento de bridas, discos, anillos, placas planas y componentes similares.Un requisito fundamental es que el espesor de la pieza de trabajo debe cumplir estrictamente con los parámetros de mecanizado efectivos preconfigurados de la máquina..

Dentro de las instalaciones de fabricación de estructuras de acero, este equipo realiza operaciones de perforación y fresado de precisión en placas estructurales y elementos de conexión,por el que se establece una base sólida para el ensamblaje estable de marcos de aceroEn el sector de la energía eólicaofrece soluciones de mecanizado de alta precisión para torres y bridas de turbinas eólicas, un proceso fundamental que garantiza que estos componentes puedan soportar condiciones ambientales adversas (Para los proyectos de construcción de puentes, el equipo procesa vigas de puentes y soportes, facilitando la formación de vigas estables,conexiones de larga duración diseñadas para soportar cargas dinámicas durante toda la vida útil del puente.
