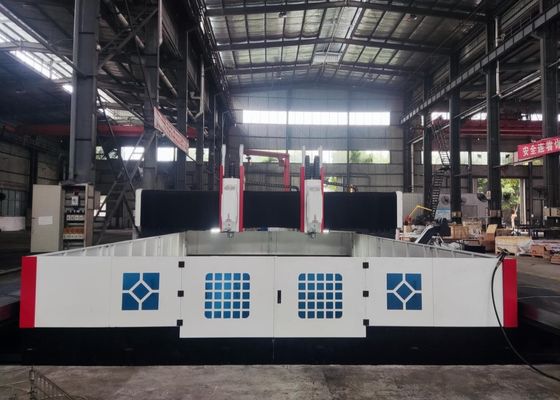

Máquina de perforación de placas CNC robusta 6000x6000mm Tamaño de la pieza de trabajo y motor de eje servo de 22 kW

Máquina de perforación de placas CNC robusta 6000x6000mm Tamaño de la pieza de trabajo y motor de eje servo de 22 kW

Aplicación:

Este equipo de perforación y fresado de bridas de pórtico CNC está diseñado principalmente para realizar operaciones de perforación, chanfrado, tapping, fresado y perforación en piezas de trabajo de placa y componentes estructurales.Proporciona un rendimiento eficiente de perforación de agujeros para piezas de trabajo, incluidas las bridas, discos, anillos y placas con espesores dentro del rango efectivo especificado, capaces de ser procesados a través de orificios y agujeros ciegos,es compatible con componentes de un solo material y materiales compuestosCon tecnología de control digital, la máquina herramienta garantiza una comodidad de operación excepcional.admite requisitos de procesamiento de varias variedades, y permite operaciones de fabricación a gran escala.

Especificaciones:

Estructura del equipo:

Esta máquina de perforación y marcado de pórtico CNC está equipada principalmente con un banco de trabajo de cama de hierro fundido, una estructura de pórtico móvil, una silla de travesía, una cabeza de fuerza de perforación,un sistema automático de lubricación y protección, una unidad de refrigeración circulante, un sistema de control numérico (NC) y un conjunto de control eléctrico.mientras que los mecanismos de transmisión de tornillos de bolas de alta precisión garantizan una precisión de posicionamiento superior y una excelente repetibilidad.

Características del producto

1Cama y mesa de trabajo:
El lecho de la máquina está construido como una pieza de fundición de hierro gris (HT250), mientras que el pórtico y la base de la viga lateral están fabricados con estructuras soldadas de alta resistencia.Después de los tratamientos de recocido secundario y de envejecimiento, se realiza un mecanizado de precisión para lograr una rigidez dinámica y estática excepcional, evitando efectivamente la deformación estructural.La superficie de la mesa de trabajo cuenta con ranuras en T con mecanizado de precisión dispuestas en una disposición optimizadaSe instalarán dos guías lineales de alta precisión a cada lado de la base del lecho.garantizar una distribución uniforme de la fuerza entre los carros de guía y mejorar sustancialmente la rigidez de la máquina herramienta, resistencia a la tracción y resistencia a la compresión. El sistema de accionamiento adopta un servomotor CA emparejado con un conjunto de tornillo de bolas de precisión para transmisión de dos lados,que permite un movimiento suave del pórtico en el eje YLos tornillos de nivelación ajustables se distribuyen estratégicamente en la parte inferior del lecho, lo que permite una calibración conveniente de la alineación horizontal de la mesa de trabajo.

2- ¿ Qué pasa?
El pórtico móvil está construido con material de hierro gris (HT250), con dos guías lineales rodantes de carga ultra alta integradas en el lado delantero de la estructura del pórtico.Los demás, con un diámetro superior o igual a 50 mmLas cabezas de potencia de perforación están montadas en el deslizador de la cabeza de potencia para proporcionar funcionalidad de mecanizado.

3- En movimiento.
La silla móvil es un conjunto estructural de hierro fundido de precisión, equipado con dos guías lineales CNC de alta carga, un conjunto de conjuntos de tornillos de bolas de precisión,y un reductor planetario de alta precisión acoplado a un servomotorAdemás, está integrado con un cilindro de equilibrio de nitrógeno, que contrarresta el peso de la cabeza de potencia para minimizar la carga en el tornillo de bolas y prolongar su vida útil operativa.Este componente impulsa la cabeza de la potencia de perforación para ejecutar el movimiento del eje Z, que permite funciones básicas como alimentación rápida, alimentación de trabajo, retracción rápida y parada precisa.y capacidades de pausa para mejorar la eficiencia de mecanizado y la flexibilidad operativa.

.

Esta máquina industrial de alta performance de pórtico CNC está diseñada específicamente para perforaciones y marcas en componentes de placas y chapas metálicas.Fabricados meticulosamente para garantizar el mecanizado de precisión de piezas de trabajo y piezas estructurales de tipo placa, ofrece una compatibilidad específica con el procesamiento de bridas, discos, anillos, placas planas y componentes análogos.Un requisito fundamental es que el espesor de la pieza de trabajo debe ajustarse estrictamente a las especificaciones de mecanizado efectivas preestablecidas por la máquina..

Dentro de las instalaciones de fabricación de estructuras de acero, este equipo realiza operaciones de perforación y fresado de precisión en placas estructurales y componentes de conexión,por el que se establece una base sólida para el ensamblaje estable de marcos de aceroEn la industria de la energía eólica,ofrece soluciones de mecanizado de alta precisión para torres y bridas de turbinas eólicas, un proceso crítico que garantiza que estos componentes puedan soportar condiciones ambientales severas (ePara los proyectos de construcción de puentes, el equipo procesa vigas de puentes y soportes, lo que permite la formación de vigas estables,conexiones duraderas diseñadas para soportar cargas dinámicas durante toda la vida útil prolongada del puente.
