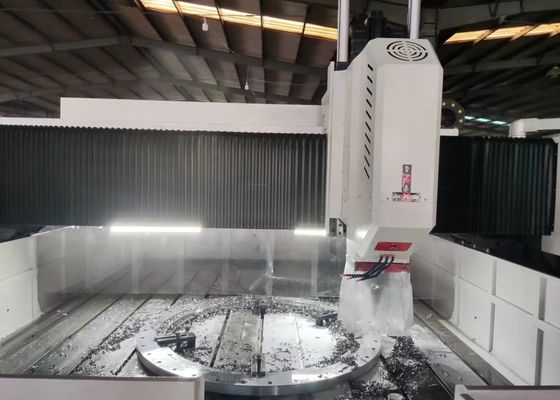

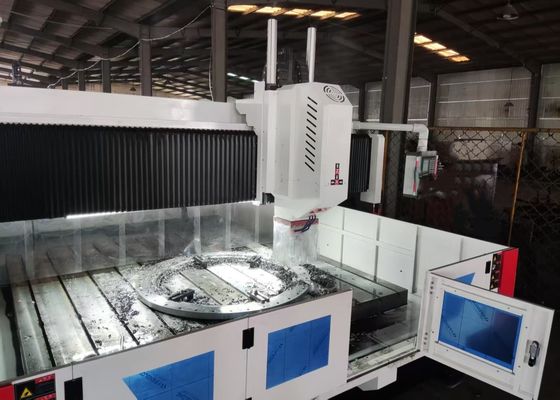

9000x7500x4000mm Tamaño general Máquina de marcado de perforación de brida de barandilla CNC BT50

9000x7500x4000mm Tamaño general Máquina de marcado de perforación de brida de barandilla CNC BT50

Aplicación:

Este equipo está diseñado principalmente para ejecutar operaciones de perforación, chanfering, tapping, fresado y perforación en placas y componentes estructurales.Ofrece un rendimiento de perforación de agujeros de alta eficiencia para piezas de trabajo como bridas, discos, anillos y placas con espesores dentro de su rango de funcionamiento efectivo especificado.demuestra una amplia compatibilidad con componentes de un solo material y materiales compuestosLa máquina herramienta incorpora un control numérico para sus procesos de mecanizado, lo que garantiza una comodidad operativa superior.y capacidades de producción a gran escala para satisfacer las demandas industriales.

Especificaciones:

Estructura del equipo:

Este equipo está configurado principalmente con un banco de trabajo de lecho fundido, un pórtico móvil, una silla móvil, una cabeza de perforación y fresado, un sistema automático de lubricación y protección,un módulo de refrigeración circulante, un sistema de control numérico y un sistema de control eléctrico.mientras que los mecanismos de transmisión de tornillo de bola de precisión aseguran una precisión de posicionamiento excepcional y una repetibilidad excepcional.

Características del producto

1. Cabeza de potencia de perforación:
La cabeza de potencia de perforación está equipada con un servo motor de eje dedicado,que utiliza una correa síncrona dentada para reducir la velocidad y aumentar el par para conducir un husillo de precisión especializadoEl eje adopta una disposición japonesa de seis filas de rodamientos angulares de contacto (cuatro en la parte delantera, dos en la parte trasera) para realizar la regulación de la velocidad sin pasos.el husillo permite el reemplazo rápido y conveniente de herramientasEl movimiento de alimentación es impulsado por un servomotor emparejado con un tornillo de bola.Los ejes X y Y admiten la funcionalidad de enlace y emplean un control de circuito semicerrado para lograr capacidades de interpolación lineal y circularLa nariz del husillo cuenta con un orificio cónico BT50 y está integrada con una unión rotativa de alta velocidad, lo que facilita las operaciones de mecanizado enfriadas con agua del centro de perforación en U de alta velocidad.

2Sistema de transmisión:
El sistema de transmisión adopta rieles de guía de origen taiwanés combinados con una configuración de deslizador de alta precisión, lo que garantiza un recorrido operativo sin problemas y una mayor capacidad de carga pesada.

3Sistema de lubricación automática y mecanismo de protección:
La máquina-herramienta está equipada con un sistema de lubricación automática de distribución de presión volumétrica de origen taiwanés, que proporciona lubricación automática a todos los componentes móviles, incluidas las guías,parafusos de plomoEl eje X y el eje Y del equipo están equipados con cubiertas protectoras a prueba de polvo.Mientras que los escudos de salpicaduras resistentes al agua se instalan alrededor del banco de trabajo para garantizar la integridad operativa..

Esta máquina industrial CNC de alto rendimiento está especializada en operaciones de perforación y marcado para componentes de chapa y chapa metálica.Se ha diseñado exquisitamente para proporcionar un mecanizado de precisión de piezas de trabajo tipo placa y partes estructurales, con adaptabilidad específica para el procesamiento de bridas, discos, anillos, placas planas y componentes similares.Un requisito fundamental es que el grosor de la pieza de trabajo cumpla estrictamente con los parámetros de mecanizado efectivos preestablecidos por la máquina..

Dentro de las instalaciones de fabricación de estructuras de acero, este equipo realiza perforaciones y fresado de precisión en placas estructurales y elementos de conexión,por el que se establece una base sólida para el ensamblaje estable de marcos de aceroEn el sector de la energía eólicaofrece soluciones de mecanizado de alta precisión para torres y bridas de turbinas eólicas, un proceso fundamental que garantiza que estos componentes puedan soportar condiciones ambientales adversas (Para los proyectos de construcción de puentes, el equipo procesa vigas de puentes y soportes, facilitando la formación de vigas estables,conexiones de larga duración diseñadas para soportar cargas dinámicas durante toda la vida útil del puente.
