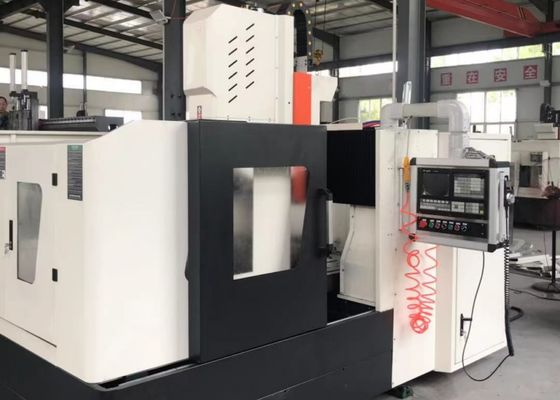

Taladradora CNC para chapa metálica, tamaño de la pieza de trabajo 4000x4000mm, diámetro máximo de taladrado 80mm

4000x4000mm Tamaño de la pieza de trabajo Máquina de perforación de chapa de metal CNC 80mm Diámetro máximo de perforación

Aplicación:

Este equipo está diseñado principalmente para realizar operaciones de perforación, chanfering, tapping, fresado y perforación en placas y componentes estructurales.Proporciona un rendimiento eficiente de perforación de agujeros para piezas de trabajo, incluidas las bridas, discos, anillos y placas con espesores dentro de su rango de funcionamiento efectivo, capaces de procesarse a través de agujeros y agujeros ciegos,es compatible con componentes de un solo material y materiales compuestosLa máquina herramienta cuenta con un control digital para sus procesos de mecanizado, lo que garantiza una comodidad de operación excepcional.y capacidades de producción a gran escala.

Especificaciones:

Estructura del equipo:

Este equipo está compuesto principalmente por un banco de trabajo de lecho fundido, un pórtico móvil, una silla móvil, una cabeza de perforación y fresado, un sistema automático de lubricación y protección,una unidad de refrigeración circulante, un sistema de control numérico y un sistema eléctrico.mientras que los accionamientos de tornillo de bola de precisión garantizan una precisión de posicionamiento superior y una excelente repetibilidad.

Características del producto

1Cama y mesa de trabajo:
El lecho y la mesa de trabajo están fabricados en hierro fundido gris (HT250) como piezas fundidas de una sola pieza, sometidas a tratamientos de recocido y envejecimiento secundarios,seguido de un mecanizado de precisión para garantizar una rigidez dinámica y estática excepcional sin deformaciónLa superficie de la mesa de trabajo está equipada con ranuras en T de mecanizado de precisión en una disposición optimizada, lo que facilita la sujeción segura de la pieza de trabajo.La base de la cama está equipada con dos guías lineales de alta precisión en cada ladoEl uso de la máquina de la mano de obra para la fabricación de la máquina de la mano de obra, garantizando una distribución uniforme de la fuerza entre los vagones de la guía y mejorando sustancialmente la rigidez de la máquina herramienta, así como la resistencia a la tracción y a la compresión.El sistema de accionamiento adopta servomotores de CA emparejados con conjuntos de tornillos de bolas de precisión para accionamiento bilateralLos tornillos de nivelación ajustables se colocan estratégicamente en la base del lecho,que permite una calibración conveniente de la alineación horizontal de la cama y la mesa de trabajo.

2- ¿ Qué pasa?

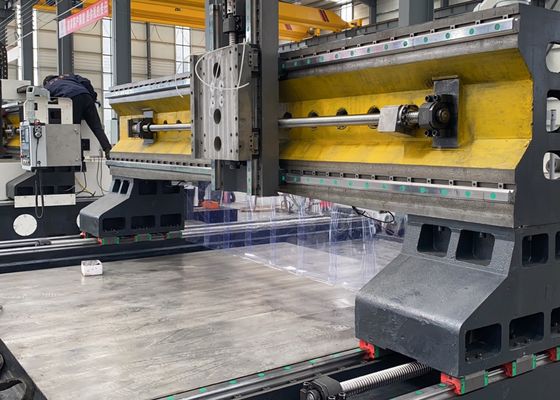

El pórtico móvil está construido en hierro fundido gris (HT250), con dos guías lineales rodantes de carga ultra alta montadas en su lado delantero.con un motor de servoLas cabezas de potencia de perforación se colocan en el deslizador de la cabeza de potencia para la ejecución operativa.

3- En movimiento.
La silla móvil es un componente estructural de hierro fundido de precisión, diseñado para una rigidez óptima y estabilidad operativa.un conjunto de conjuntos de tornillos de bolas de precisión, y un reductor de engranajes planetarios de alta precisión acoplado a un servomotor CA. Un cilindro de contrapeso de gas nitrógeno está integrado en el diseño,compensando el peso de la cabeza de potencia para minimizar la carga en el tornillo de bolas y prolongar su vida útilEl conjunto impulsa la cabeza de la potencia de perforación para ejecutar el movimiento del eje Z, lo que permite funciones básicas que incluyen travesía rápida, alimentación de trabajo, retracción rápida y parada de posicionamiento precisa.También está equipado con la rotura automática del chip, evacuación de chips y capacidades de pausa de programa para mejorar la eficiencia de mecanizado y el control del proceso.

.

Esta máquina industrial CNC de alta performance está dedicada a las operaciones de perforación y marcado para componentes de placas y chapas metálicas.Se ha diseñado meticulosamente para ofrecer el mecanizado de precisión de piezas de trabajo tipo placa y partes estructurales, con adaptabilidad especializada para el procesamiento de bridas, discos, anillos, placas planas y componentes análogos.Un requisito fundamental es que el espesor de la pieza de trabajo debe cumplir estrictamente con los parámetros de mecanizado efectivos preestablecidos por la máquina.

En las instalaciones de fabricación de estructuras de acero, este equipo realiza perforaciones y fresado de precisión en placas estructurales y componentes de conexión,por el que se establece una base sólida para el ensamblaje estable de marcos de aceroEn el sector de la energía eólicaofrece soluciones de mecanizado de alta precisión para torres y bridas de turbinas eólicas, un proceso crítico que garantiza que estos componentes puedan soportar condiciones ambientales extremas (ePara los proyectos de construcción de puentes, el equipo procesa vigas de puentes y soportes, lo que permite la formación de vigas estables,conexiones duraderas diseñadas para soportar cargas dinámicas durante toda la vida útil prolongada del puente.
