6000x3900x2700mm Tamaño general Máquina de perforación de metal con barandilla CNC 70mm Diámetro máximo de perforación

6000x3900x2700mm Tamaño general Máquina de perforación de metal con barandilla CNC 70mm Diámetro máximo de perforación

Aplicación:

Este equipo está especialmente diseñado para operaciones de perforación, chanfering, tapping y fresado en placas y componentes estructurales.Está diseñado principalmente para la perforación de piezas de trabajo de alta eficiencia, incluidas las bridas., discos, anillos y placas cuyos espesores se alinean con el rango de procesamiento efectivo especificado.El sistema facilita el mecanizado de agujeros a través y agujeros ciegos tanto en componentes de un solo material como en materiales compuestosCon el control digital de sus procesos de mecanizado, la máquina herramienta ofrece una comodidad operativa superior, satisfaciendo las demandas de producción automatizada, fabricación de alta precisión,Procesamiento multivariado, y escenarios de producción a gran escala.

Especificaciones:

Construcción de fundición dividida:

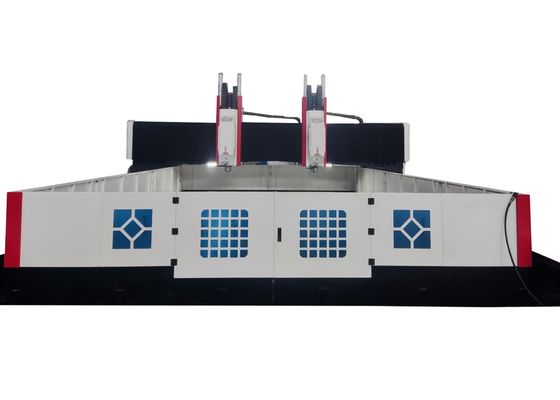

Este equipo CNC de perforación y fresado de bridas de pórtico está compuesto principalmente por una mesa de trabajo de cama, pórtico móvil, montura móvil, cabeza de perforación y fresado, sistema de lubricación automática,Mecanismo de protección, sistema de refrigeración circulante, sistema de control numérico y sistema eléctrico, entre otros componentes clave.la máquina-herramienta presenta una precisión de posicionamiento excepcional y una precisión de posicionamiento repetido.

Características del producto

1. Cabeza de potencia de perforación:
La cabeza de la potencia de perforación está equipada con un motor de servo huso dedicado, que impulsa un huso de precisión especializado a través de una desaceleración de correa síncrona dentada para mejorar el par de salida.Apoya el reemplazo rápido y conveniente, con movimiento de alimentación impulsado por un servomotor y un conjunto de tornillos de bola. Los ejes X y Y cuentan con capacidad de enlace y adoptan un control de circuito semicerrado,que permite funciones de interpolación lineal y circularEl extremo del husillo está diseñado con un agujero cónico BT40 y está equipado con una unión rotativa de alta velocidad, lo que facilita las operaciones de mecanizado de líquido de enfriamiento a través del centro del taladro U de alta velocidad.

2Sistema de transmisión:
El sistema adopta guías de alta precisión importadas de Taiwán, lo que garantiza un funcionamiento sin problemas y mejora efectivamente la capacidad de carga pesada.
El eje X y el eje Z utilizan cada uno dos guías lineales rodantes como rieles de guía y de carga para el movimiento horizontal y vertical, respectivamente.que cumplen plenamente los requisitos técnicos para la perforación de alta velocidadLa transmisión del eje X y el eje Z se logra mediante servomotores de CA que impulsan los tornillos de bolas de precisión para girar, lo que permite un movimiento lineal preciso.

El eje Y está equipado con dos guías lineales de rodadura de trabajo pesado en ambos lados, una de las cuales cuenta con una estructura montada en el lado, formando conjuntamente la vía deslizante del eje Y.Esta configuración satisface los altos requisitos de rigidez y resistencia del marco de pórtico, al tiempo que ofrece ventajas técnicas como un bajo coeficiente de fricción, alta velocidad de movimiento, excelente rendimiento de absorción de vibraciones y una vida útil prolongada.La transmisión del eje X emplea la tecnología de accionamiento sincronizado de dos servomotores con un servomotor instalado en cada lado para impulsar sincrónicamente los tornillos de bola para girar, que a su vez impulsa el marco del pórtico para moverse y permite las operaciones de mecanizado CNC.

.

Esta máquina industrial CNC de alta performance está dedicada a las operaciones de perforación y marcado para componentes de placas y chapas metálicas.Está elaborado para proporcionar un mecanizado de precisión de piezas de trabajo de tipo placa y piezas estructurales, con una adaptabilidad específica a las bridas, discos, anillos, placas planas y componentes comparables.Un requisito fundamental es que el espesor de la pieza de trabajo se ajuste estrictamente a los parámetros efectivos de mecanizado preconfigurados de la máquina..

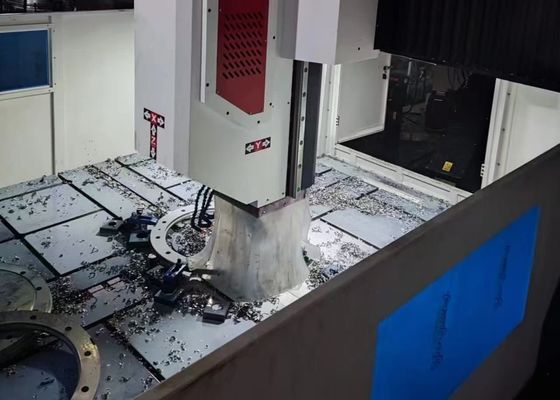

En las plantas de fabricación de estructuras de acero, este equipo realiza perforaciones y fresado de precisión en placas estructurales y componentes de conexión,por el que se establece una base sólida para el ensamblaje estable de marcos de aceroEn el sector de la energía eólica,ofrece soluciones de mecanizado de alta precisión para torres y bridas de turbinas eólicas, un proceso fundamental que garantiza que estos componentes puedan soportar condiciones ambientales severas (ePara las iniciativas de construcción de puentes, el equipo procesa vigas de puentes y soportes, facilitando la formación de vigas estables,conexiones de larga duración diseñadas para soportar cargas dinámicas durante toda la vida útil del puente.
