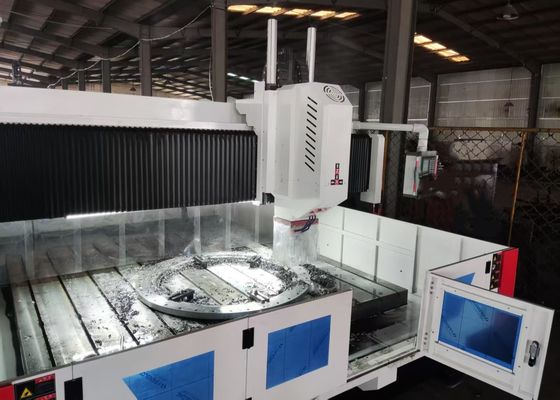

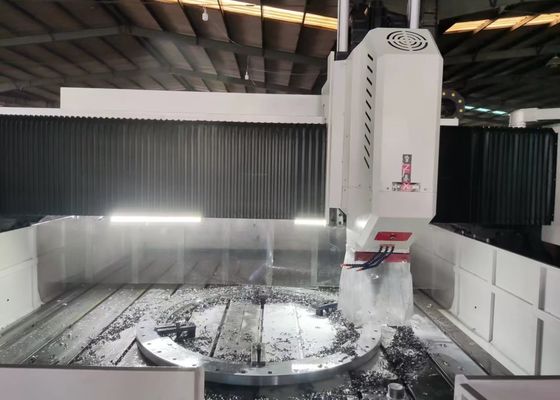

Máquina de taladrado y fresado CNC para bridas de placa con tamaño de pieza de trabajo de 4000x1600mm y altura de pórtico de 800mm

Máquina Fresadora y Taladradora CNC para Planchas con Bridas de 4000x1600mm, Altura del Pórtico de 800mm

Aplicación:

Este equipo está diseñado para operaciones de taladrado, chaflanado, roscado y fresado en componentes de placa y estructurales. Está diseñado principalmente para el taladrado de alta eficiencia de piezas de trabajo, incluyendo bridas, discos, anillos y placas, con espesores que se encuentran dentro del rango de procesamiento efectivo. La unidad permite el mecanizado de agujeros pasantes y ciegos tanto en piezas de un solo material como en materiales compuestos. Equipado con control digital para sus procesos de mecanizado, la máquina herramienta ofrece una conveniencia operativa excepcional, soportando la producción automatizada, la fabricación de alta precisión, el procesamiento multivariado y los requisitos de producción a gran escala.

Especificaciones:

Estructura de fundición dividida:

Este equipo se compone principalmente de mesa de trabajo de bancada, pórtico móvil, carro móvil, cabezal de potencia de taladrado y fresado, dispositivo de lubricación automática y dispositivo de protección, dispositivo de refrigeración por circulación, sistema de control digital, sistema eléctrico, etc. Soportada y guiada por rieles guía rodantes, impulsada por un tornillo de precisión, la máquina herramienta tiene una alta precisión de posicionamiento y precisión de posicionamiento repetido.

Características del producto

1. Bancada y Banco de Trabajo:
La bancada está construida con fundición gris HT250, sometida a tratamientos de recocido y envejecimiento secundarios antes del acabado final. Cuenta con una excelente rigidez dinámica y estática con cero deformación. Se montan dos juegos de guías lineales de alta precisión en ambos lados de la base de la bancada, lo que garantiza una distribución uniforme de la fuerza en los deslizadores de la guía, al tiempo que mejora significativamente la rigidez general, la resistencia a la tracción y la resistencia a la compresión de la máquina herramienta. El sistema de accionamiento incorpora servomotores de CA combinados con conjuntos de husillos de bolas de precisión, lo que permite que el pórtico logre un movimiento suave en el eje Y. El banco de trabajo está equipado con un sistema de sujeción de cilindro hidráulico para la fijación segura de la pieza de trabajo.

2. Pórtico Móvil:
El pórtico móvil se fabrica mediante fundición de fundición gris HT250, con dos juegos de conjuntos de guías lineales rodantes de carga ultra alta montados en su lado frontal. Un conjunto de husillo de bolas de precisión combinado con un servomotor impulsa la placa deslizante del cabezal de potencia para lograr un movimiento preciso en el eje X, y el cabezal de potencia de taladrado se fija a esta placa deslizante. El recorrido del pórtico se logra mediante el servomotor, a través de un acoplamiento de precisión, que impulsa la tuerca del husillo de bolas para que gire a lo largo del husillo de bolas, lo que garantiza un movimiento estable y preciso.

3. Carro Móvil:
El carro móvil está fabricado con componentes estructurales de fundición de hierro de precisión. Está equipado con dos juegos de carros de guía lineal CNC de capacidad de carga ultra alta, un conjunto de husillo de bolas de precisión y un reductor planetario de alta precisión conectado al servomotor. Esta configuración equilibra el peso del cabezal de potencia, reduce la carga en el husillo y extiende la vida útil del husillo. El sistema impulsa el cabezal de potencia de taladrado para realizar un movimiento preciso en el eje Z, lo que permite funciones como avance rápido, avance de trabajo, retracción rápida y parada. También integra capacidades de rotura de virutas automática, eliminación de virutas y pausa para una mayor eficiencia operativa.

.

Esta máquina industrial de pórtico CNC de alto rendimiento está especializada en operaciones de taladrado y marcado para placas y componentes de chapa metálica. Está meticulosamente diseñada para ofrecer un mecanizado de precisión de piezas de trabajo tipo placa y piezas estructurales, con una adaptabilidad específica para procesar bridas, discos, anillos, placas planas y componentes similares. Un requisito fundamental es que el espesor de las piezas de trabajo debe cumplir estrictamente con los parámetros de mecanizado efectivos preestablecidos de la máquina.

En las instalaciones de fabricación de estructuras de acero, este equipo realiza taladrado y fresado de precisión en placas estructurales y elementos de conexión, estableciendo una base confiable para el montaje estable de estructuras de acero. Dentro del sector de la energía eólica, proporciona soluciones de mecanizado de alta precisión para torres y bridas de turbinas eólicas, un proceso crítico que garantiza que estos componentes puedan soportar condiciones ambientales adversas (por ejemplo, fuertes vientos, fluctuaciones de temperatura). Para proyectos de construcción de puentes, el equipo procesa vigas de puente y soportes, lo que permite la formación de conexiones estables y duraderas diseñadas para soportar cargas dinámicas durante la larga vida útil del puente.
