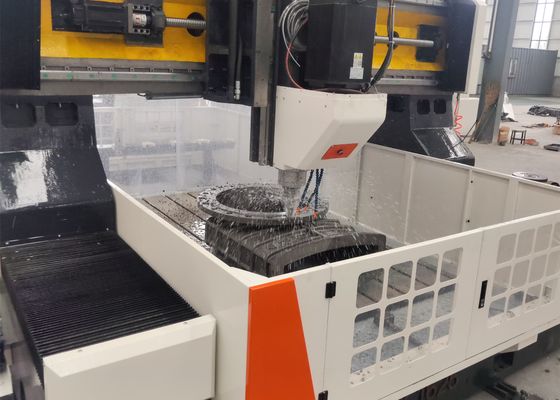

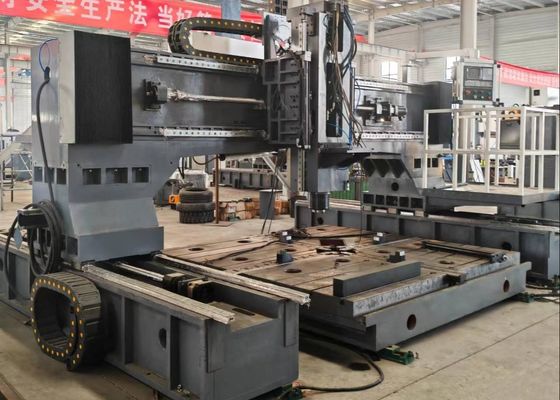

6500x4000x2700mm Tamaño general Máquina de perforación CNC de fresado con brida de 28 mm
Aplicación:
La máquina de perforación y fresado de pórtico CNC está diseñada principalmente para operaciones de perforación, chanfering, tapping y fresado en placas y componentes estructurales, incluyendo bridas, discos, anillos,y otras piezas de trabajo cuyos espesores se encuentran dentro del alcance efectivo de mecanizado del equipoEl proceso de mecanizado se regula digitalmente, y el proceso de perforación se realiza a través de un sistema de perforación que permite perforar agujeros y agujeros ciegos tanto en componentes de un solo material como en materiales compuestos.ofreciendo una facilidad de operación superior al tiempo que permite la producción automatizada, alta precisión, procesamiento de múltiples variedades y fabricación a gran escala.
Especificaciones:
| Tamaño de la pieza |
LxW |
Con una longitud de la longitud de la línea de la línea de la línea de la línea |
| Alturas de los portones |
Las demás: |
| Bancos de trabajo |
Ancho de la ranura en T |
28 mm |
| Cabeza de potencia de perforación |
¿Cuánto tiempo? |
1 |
| De las partidas 1 a 5 |
NT1 tecnología de la información |
| Diámetro máximo de perforación |
Φ50 mm |
| Diámetro del golpe |
M3-M24 |
| Velocidad del husillo |
30 ~ 3000 r/min |
| Potencia del motor del eje de servo |
22 kW |
| Distancia desde el extremo inferior del husillo hasta la mesa de trabajo |
200-600 mm |
|
Movimiento lateral de la cabeza motriz(eje X)
|
Velocidad máxima horizontal |
Las demás: |
| Velocidad de movimiento lateral |
0 ~ 8 r/min |
| Potencia del servomotor para el movimiento lateral |
2.4 kW |
| Movimiento longitudinal del pórtico (eje Y) |
Max. carrera de alimentación |
Cubierto |
| Velocidad de movimiento de la alimentación |
0 ~ 8 m/min |
| Potencia del servomotor de alimentación |
2x2,4 kW |
| Movimiento de alimentación vertical del carnero (eje Z) |
Max. golpe |
de una longitud igual o superior a 1000 mm |
| Velocidad de movimiento |
0 ~ 8 m/min |
| Potencia del servomotor |
2.4 kW (freno) |
| Precisión de posicionamiento en tres ejes |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
± 0,015/1000 mm |
| Precisión de posicionamiento repetida en tres ejes |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
± 0,01/1000 mm |
| Tamaño total |
LxWxH |
Se trata de un sistema de control de las emisiones de gases de escape. |
Características del producto
1Dispositivo de transmisión:
Los rieles de guía y los deslizadores de alta precisión importados de Taiwán aseguran un funcionamiento sin problemas al tiempo que mejoran efectivamente la capacidad de carga pesada del equipo.
El eje X y el eje Z adoptan cada uno dos guías lineales rodantes como rieles de guía y de carga para el movimiento lateral y longitudinal, respectivamente.que cumplen los requisitos técnicos para la perforación de alta velocidadPara la transmisión, ambos ejes utilizan servomotores de CA para conducir tornillos de bolas de precisión para el movimiento de rotación, logrando así un desplazamiento lineal.
El eje Y está equipado con dos guías lineales rodantes de trabajo pesado, cada una de las cuales está equipada con dos deslizadores de rieles cuadrados para formar la vía deslizante del eje Y.Esta configuración cumple con los altos requisitos de rigidez y resistencia del marco de pórtico, al tiempo que ofrece ventajas técnicas como un bajo coeficiente de fricción, alta velocidad de movimiento, excelente absorción de vibraciones y una vida útil prolongada.La transmisión del eje Y emplea servomotor tecnología de accionamiento síncrono para conducir conjuntamente los tornillos de bolas en rotación, lo que permite que el banco de trabajo del eje Y se mueva hacia adelante y hacia atrás para las operaciones de mecanizado CNC.
2Dispositivo de lubricación automática y equipo de protección:
Esta máquina herramienta está equipada con un sistema de lubricación automática volumétrica a presión parcial fabricada en Taiwán.lubricación automática sin ángulo muerto de los componentes móviles, como los rieles de guíaEl eje X y el eje Y del equipo están equipados con cubiertas protectoras a prueba de polvo.Mientras que los protectores de salpicaduras a prueba de agua se instalan alrededor del banco de trabajo para una mayor protección.
3Sistema completo de control del valor absoluto del autobús KND:
El sistema adopta la plataforma CNC KND, combinada con servomotores de serie de valor absoluto de alta precisión para la accionamiento.y una interfaz de operación en chino, apoyando tanto la entrada en el sitioy entrada de datos USB externa
.
Este equipo industrial de alta performance de puente CNC, especializado en operaciones de perforación y marcado para placas y chapa metálica,está meticulosamente diseñado para el mecanizado de precisión de componentes y piezas estructurales de tipo placa. Específicamente adaptadas a piezas de trabajo de procesamiento tales como bridas, discos, anillos y placas planas,Incorpora una estipulación básica de que el espesor de estas piezas de trabajo debe ajustarse estrictamente a las especificaciones de mecanizado efectivas preestablecidas por la máquina.
En las instalaciones de fabricación de estructuras de acero, este equipo realiza perforaciones y fresado de precisión en placas estructurales y componentes de conexión,así sentando una base fiable para el montaje estable de los marcos de aceroEn el sector de la energía eólica,ofrece soluciones de mecanizado de alta precisión para torres y bridas de aerogeneradores, un proceso crítico que garantiza que estos componentes puedan resistir condiciones ambientales severas (ePara los proyectos de construcción de puentes, el equipo procesa vigas de puentes y soportes, facilitando la formación de vigas estables,conexiones duraderas diseñadas para soportar cargas dinámicas durante toda la vida útil del puente.
