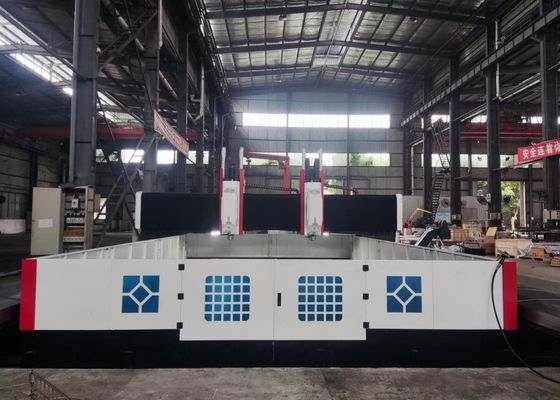

3000x2200mm Tamaño de la pieza de trabajo Máquina de perforación y fresado de placas CNC BT50-150

3000x2200mm Tamaño de la pieza de trabajo Máquina de perforación y fresado de placas CNC BT50-150

Aplicación:

La máquina de perforación y fresado de pórtico CNC está diseñada principalmente para perforar, chanfar, golpear y fresar placas y componentes estructurales, incluidas las bridas, discos, anillos,y otras piezas de trabajo con espesores dentro del rango de procesamiento efectivo del equipoPermite perforar agujeros y agujeros ciegos tanto en piezas de material único como en materiales compuestos.Todo el proceso de mecanizado se controla digitalmente para una comodidad de operación excepcional, apoyando la producción automatizada, la alta precisión, el procesamiento de múltiples variedades y la fabricación en masa.

Especificaciones:

Características del producto

1- Cama de máquina y banco de trabajo:
El lecho de la máquina y el banco de trabajo son piezas fundidas de hierro gris (HT250).cuentan con una rigidez dinámica y estática excepcional con cero deformacionesLa superficie del banco de trabajo está dotada de ranuras en T, perfectamente ordenadas y mecanizadas con precisión para facilitar el sujetado de la pieza.Dos conjuntos de guías lineales de alta precisión se montan a ambos lados de la base de la cama, garantizando una distribución uniforme de la fuerza en los deslizadores de guía y mejorando significativamente la rigidez, resistencia a la tracción y resistencia a la compresión de la máquina herramienta.El sistema de accionamiento emplea servomotores CA combinados con conjuntos de tornillos de bolas de precisión para conducción de doble caraLos tornillos ajustables se distribuyen en la parte inferior de la cama, lo que permite una nivelación conveniente de la cama y el banco de trabajo.

2- ¿ Qué pasa?
El pórtico móvil está construido con fundiciones de hierro gris (HT250).Un ensamblaje de tornillo de bola de precisión emparejado con un servomotor permite que la placa de deslizamiento de la cabeza de potencia se mueva a lo largo del eje XLa placa de deslizamiento de la cabeza motriz está equipada con una cabeza motriz de perforación.que impulsa la tuerca del tornillo de bola a girar sobre el tornillo de bola a través de un acoplamiento de precisión.

3- Es una montura móvil.
El sillín móvil es un componente estructural de hierro fundido de precisión.y un reductor planetario de alta precisión que se conecta al servomotorEl peso de la cabeza de perforación está equilibrado para reducir la carga del tornillo y prolongar la vida útil del tornillo de bola.permitir acciones tales como el movimiento rápido hacia adelante, movimiento inverso rápido y detención de la cabeza de alimentación, junto con funciones automáticas de rotura de chips, eliminación de chips y pausa.

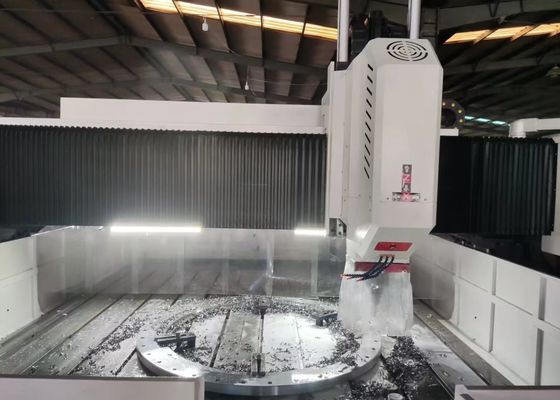

4Cabeza de perforación:
La cabeza de potencia de perforación emplea un motor servo-huso dedicado, que transmite energía a un huso de precisión especializado a través de una correa síncrona dentada para aumentar el par.El huso está configurado con rodamientos de contacto angulares japoneses dispuestos en una estructura de seis filas (cuatro en la parte delantera y dos en la parte trasera)El eje, equipado con un sistema neumático de cambio de herramientas, garantiza un cambio rápido y conveniente de la herramienta.El movimiento de alimentación es impulsado por un servomotor emparejado con un tornillo de bolaLos ejes X y Y soportan la operación de enlace y adoptan un control de circuito semicerrado, realizando funciones de interpolación lineal y circular.El extremo del husillo presenta un agujero cónico BT50 y está equipado con una unión rotativa de alta velocidad, soportando el procesamiento de perforación en U de alta velocidad con suministro de refrigerante a través del husillo.

Este equipo industrial de alta performance de puente CNC, especializado en operaciones de perforación y marcado para placas y chapa metálica,diseñado para el mecanizado de precisión de componentes y piezas estructurales de tipo placa- especialmente diseñados para el procesamiento de piezas de trabajo, incluidas las bridas, los discos, los anillos y las placas planas,El requisito básico es que el espesor de las piezas de trabajo se ajuste estrictamente a las especificaciones de mecanizado efectivas preestablecidas por la máquina..

En las plantas de fabricación de estructuras de acero, este equipo realiza perforación y fresado de precisión en placas estructurales y componentes de conexión,estableciendo así una base sólida para el ensamblaje estable de los marcos de aceroEn el sector de la energía eólicaofrece soluciones de mecanizado de alta precisión para torres y bridas de aerogeneradores, un proceso esencial que garantiza que estas piezas puedan soportar condiciones ambientales adversas (ePara las iniciativas de construcción de puentes, el equipo procesa vigas de puentes y soportes, lo que permite la formación de vigas estables,conexiones duraderas diseñadas para soportar cargas dinámicas durante toda la larga vida útil del puente.
