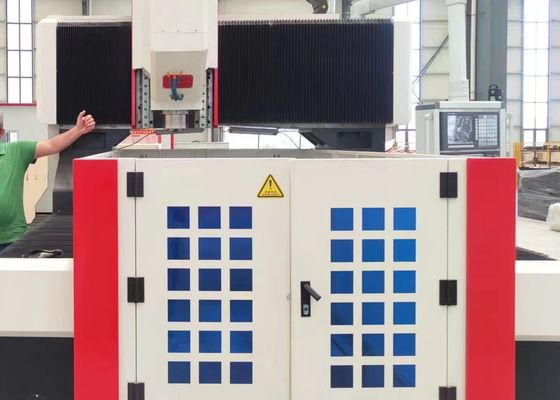

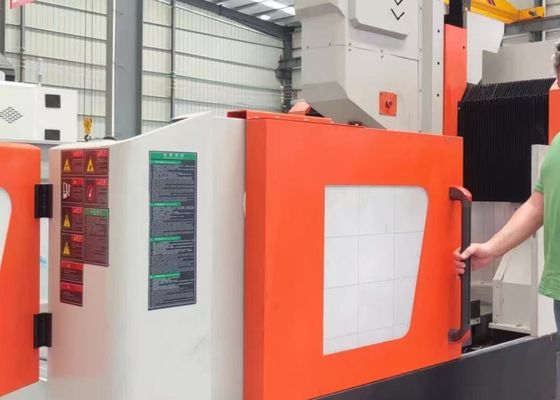

Máquina de perforación CNC móvil con mesa de trabajo de tamaño total 4000x3800x2800mm, diámetro máximo de perforación de 60mm

Tamaño total 4000x3800x2800mm Máquina de perforación CNC móvil con mesa de trabajo Diámetro máximo de perforación de 60 mm

Aplicación:

La máquina de perforación y fresado tipo pórtico CNC está diseñada principalmente para ejecutar procesos de perforación, chaflanado, roscado y fresado en piezas de trabajo de placa y componentes estructurales. Su alcance operativo abarca piezas de trabajo que incluyen bridas, discos, anillos y placas planas, con especificaciones de espesor estrictamente dentro de los parámetros de procesamiento efectivos definidos por el equipo. La máquina facilita el mecanizado de agujeros pasantes y agujeros ciegos tanto en piezas de un solo material como en componentes de material compuesto. Con control digital en todo el flujo de trabajo de mecanizado, ofrece una facilidad y eficiencia operativa superiores. Está bien equipada para soportar la producción automatizada, lograr resultados de mecanizado de alta precisión y satisfacer los requisitos de escenarios de fabricación de gran escala y de múltiples variedades.

Especificaciones:

Características del producto

1. Sistema de transmisión:
Los rieles guía y deslizadores de alta precisión provenientes de Taiwán están diseñados para garantizar un rendimiento operativo suave al tiempo que mejoran significativamente la capacidad de carga pesada del equipo.
El eje X y el eje Z están configurados con dos y cuatro guías lineales rodantes respectivamente, que sirven como mecanismos de guía y soporte de carga para el movimiento lateral y longitudinal. Esta configuración cumple totalmente con los requisitos técnicos para operaciones de perforación de alta velocidad. Para la transmisión de potencia, el eje X y el El eje Z adoptan servomotores de CA para impulsar husillos de bolas de precisión, convirtiendo el movimiento rotacional en un desplazamiento lineal preciso.

El eje Y está equipado con dos guías lineales rodantes de alta resistencia, cada una equipada con dos deslizadores de riel cuadrados para formar el mecanismo deslizante del eje Y. Este diseño estructural no solo cumple con los requisitos de alta rigidez y resistencia del marco del pórtico, sino que también ofrece ventajas técnicas que incluyen un bajo coeficiente de fricción, alta velocidad de movimiento, excelente rendimiento de amortiguación de vibraciones y una vida útil prolongada. Para la transmisión de potencia, el eje Y adopta la tecnología de accionamiento síncrono del servomotor, que impulsa sincrónicamente los husillos de bolas para que giren, activando así el movimiento alternativo del banco de trabajo del eje Y para lograr operaciones de mecanizado CNC precisas.

2. Sistema de lubricación automática y mecanismos de protección:
Esta máquina herramienta está equipada con un sistema de lubricación automática de presión parcial volumétrica fabricado en Taiwán. Ofrece una lubricación automática completa y sin ángulos muertos a los componentes móviles, como rieles guía, husillos y cremalleras, protegiendo eficazmente la vida útil de la máquina herramienta. El eje X y el eje Y del equipo están equipados con cubiertas protectoras a prueba de polvo, mientras que se instalan protectores contra salpicaduras impermeables alrededor del banco de trabajo para mejorar la protección operativa.

3. Sistema central de suministro de refrigerante:
Esta máquina herramienta viene de serie con un sistema central de suministro de refrigerante. El sistema interno de circulación de refrigerante evita eficazmente que las virutas de hierro se adhieran a la herramienta durante las operaciones de mecanizado, reduce el desgaste de la herramienta, extiende la vida útil de la herramienta y mejora el acabado superficial de las piezas de trabajo. La salida de refrigerante de alta presión en la punta de la herramienta proporciona una protección fiable tanto para la superficie de la pieza de trabajo como para la junta giratoria de alta velocidad, evita la obstrucción de la junta giratoria inducida por impurezas y contribuye a una mejor calidad general de la pieza de trabajo y eficiencia operativa.

Este equipo industrial tipo pórtico CNC de alto rendimiento, dedicado a aplicaciones de perforación y marcado de placas y láminas de metal, está meticulosamente diseñado para el mecanizado de precisión de componentes tipo placa y piezas estructurales. Específicamente optimizado para procesar piezas de trabajo como bridas, discos, anillos y placas planas, incorpora una especificación principal de que el grosor de estas piezas de trabajo debe cumplir estrictamente con los parámetros de mecanizado efectivos preconfigurados de la máquina.

En las instalaciones de fabricación de estructuras de acero, este equipo realiza operaciones de perforación y fresado de precisión en placas estructurales y elementos de conexión, sentando así una base sólida para el montaje estable de estructuras de acero. Dentro de la industria de la energía eólica, ofrece soluciones de mecanizado de alta precisión para torres y bridas de turbinas eólicas, un proceso integral que garantiza que estos componentes sean capaces de soportar condiciones ambientales severas (por ejemplo, vientos intensos, variaciones de temperatura). Para proyectos de construcción de puentes, el equipo procesa vigas de puente y soportes, facilitando la formación de conexiones estables y duraderas diseñadas para soportar cargas dinámicas durante la vida útil prolongada del puente.
