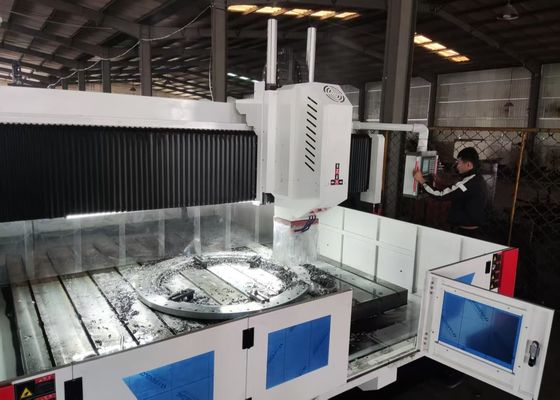

13000x1000mm Tamaño de la pieza de trabajo Máquina de perforación y fresado de chapa de metal CNC M3-M10 Diámetro de golpe

13000x1000mm Tamaño de la pieza de trabajo Máquina de perforación y fresado de chapa de metal CNC M3-M10 Diámetro de golpe

Aplicación:

Este equipo de perforación y fresado de chapa metálica de placas de pórtico CNC está diseñado principalmente para realizar procesos de perforación, chanfrado, tapping, fresado y perforación en placas y componentes estructurales.Proporciona un rendimiento eficiente de perforación de agujeros para piezas de trabajo, incluidas las bridas, discos, anillos y placas con espesores dentro de su rango de funcionamiento efectivo, capaces de mecanizarse a través de agujeros y agujeros ciegos,es compatible con componentes de un solo material y materiales compuestosCon tecnología de control digital, la máquina herramienta garantiza una comodidad de operación excepcional.producción de alta precisión de diversos tipos de productos en escenarios de fabricación a gran escala.

Especificaciones:

Características del producto

1Cama y mesa de trabajo:
El lecho y la mesa de trabajo están construidos como piezas fundidas integrales con hierro gris (HT250), sometidos a tratamientos de recocido y envejecimiento secundarios,y acabado con mecanizado de precisión para garantizar una rigidez dinámica y estática superiorLa superficie de la mesa de trabajo está equipada con ranuras en T de mecanizado de precisión en un diseño optimizado, lo que facilita la sujeción segura de la pieza de trabajo.La base de la cama está equipada con dos guías lineales de alta precisión en cada lado, garantizando una distribución uniforme de la fuerza a través de los deslizamientos de la guía y mejorando sustancialmente la rigidez de la máquina herramienta, así como su resistencia a la tracción y a la compresión.El sistema de accionamiento utiliza servomotores de CA emparejados con tornillos de bolas de precisión para la accionamiento de doble ladoLos tornillos ajustables están posicionados estratégicamente en la base del lecho,que permite una calibración sencilla de la alineación horizontal de la cama y la mesa de trabajo.

2Portaaviones móviles:
La silla móvil es un componente estructural de hierro fundido de precisión, integrado con cuatro guias lineales CNC de alta carga, un conjunto de tornillo de bola de precisión,y un reductor planetario de alta precisión conectado a un servomotorTambién está equipado con un cilindro de equilibrio de nitrógeno, que sirve para contrarrestar el peso de la cabeza de potencia, reducir la carga sobre el tornillo, prolongar la vida útil del tornillo,y conducir la cabeza de la potencia de perforación para moverse a lo largo del eje ZEsta configuración permite operaciones tales como avance rápido, alimentación de trabajo, retracción rápida y detención, al tiempo que incorpora funcionalidades automáticas de rotura de chips, eliminación de chips y pausa.

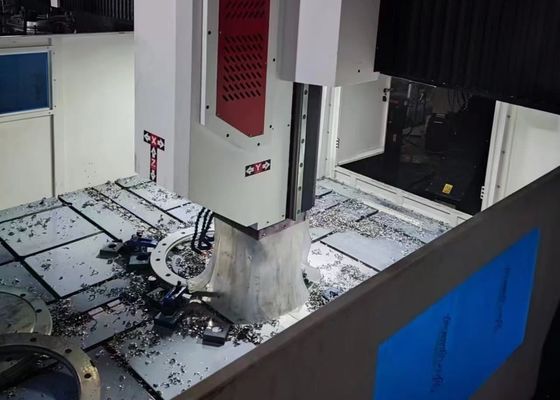

3. Cabeza de potencia de perforación:
La cabeza de potencia de perforación está equipada con un servo motor de eje dedicado,que utiliza una correa síncrona dentada para reducir la velocidad y amplificar el par para conducir un husillo de precisión especializadoEl husillo incorpora una disposición japonesa de seis filas de rodamientos angulares de contacto (cuatro en la parte delantera, dos en la parte trasera) para permitir el ajuste de velocidad sin pasos.Está equipado con un sistema neumático de cambio de herramientasEl movimiento de alimentación es impulsado por un servomotor y un conjunto de tornillos de bolas.Los ejes X y Y cuentan con capacidades de interconexión y emplean un control de circuito semicerrado para lograr funciones de interpolación lineal y circularEl extremo del husillo está diseñado con un agujero cónico BT50 e integrado con una unión rotativa de alta velocidad, lo que permite un mecanizado de perforación en U de alta velocidad con enfriamiento por agua central.

5Sistema de transmisión:
El sistema de transmisión, que incorpora rieles de guía importados de Taiwán y un diseño de deslizador de alta precisión, garantiza un funcionamiento sin problemas al tiempo que mejora la capacidad de manejo de cargas pesadas.

La máquina de perforación, marcado y fresado de tipo pórtico CNC para bridas y acero al carbono es un equipo industrial de alto rendimiento,con una capacidad de producción superior a 300 W y con una capacidad de producción superior a 300 WEste aparato está diseñado especialmente para procesar piezas de trabajo como bridas, discos, anillos y placas planas.con un requisito básico de que el espesor de estas piezas de trabajo cumpla estrictamente con el rango de mecanizado efectivo especificado por la máquina.

En los talleres de estructuras de acero, este equipo proporciona perforación y fresado de precisión para placas estructurales y componentes de conexión,por el que se establece una base sólida para el ensamblaje estable de marcos de aceroEn el sector de la energía eólicaofrece soluciones de mecanizado de alta precisión para torres y bridas de aerogeneradores, un proceso esencial que garantiza que estos componentes puedan soportar condiciones ambientales adversas (ePara los proyectos de construcción de puentes, el equipo procesa vigas de puentes y soportes, facilitando la formación de vigas estables,conexiones duraderas diseñadas para soportar cargas dinámicas durante toda la vida útil prolongada del puente.
