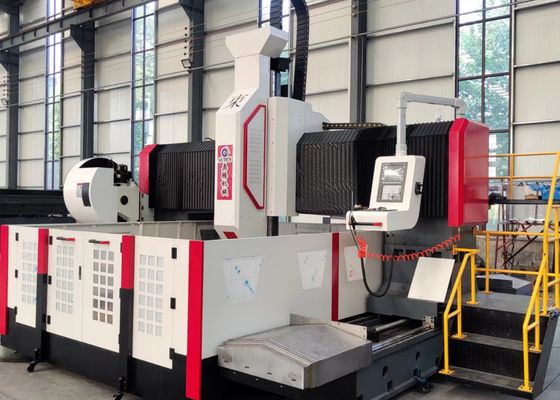

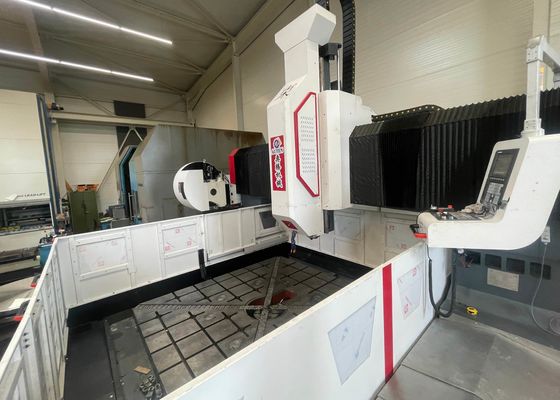

Modelo de máquina de taladrado y fresado PHD3016 para piezas de trabajo de 3000x1600mm, diámetro máximo de taladrado 70mm

Máquina de taladrado y fresado para piezas de trabajo de 3000x1600 mm, modelo PHD3016, diámetro máximo de taladrado de 70 mm

Aplicación:

Este equipo CNC de taladrado de placas y bridas tipo pórtico está diseñado para taladrar, chaflanar, roscar y fresar componentes de placa/estructurales.

Está destinado principalmente al taladrado de alta eficiencia de piezas de trabajo, incluyendo bridas, discos, anillos y placas, con espesores que se encuentran dentro del rango operativo efectivo. Permite el taladrado de agujeros pasantes y ciegos tanto en piezas de un solo material como en materiales compuestos. Los procesos de mecanizado de la máquina herramienta se controlan digitalmente, lo que garantiza una conveniencia operativa excepcional. Admite la producción automatizada y de alta precisión en múltiples variedades y lotes de gran volumen.

Especificaciones:

Características del producto

1. Banco de trabajo
Construido en fundición gris (HT250), el banco de trabajo se somete a doble templado y tratamiento de alivio de tensiones vibratorias, lo que proporciona una excelente rigidez y estabilidad dimensional. Su superficie de trabajo presenta una estructura de fundición integrada.

2. Pórtico móvil
Fabricado en fundición gris (HT250), el pórtico móvil está equipado con dos juegos de guías lineales de rodillos de carga ultra alta, un juego de husillos de bolas de precisión y un servomotor, configurando el deslizador del cabezal de potencia como el eje Y. El cabezal de potencia de taladrado está montado en la placa deslizante del cabezal de potencia para el movimiento codireccional. El desplazamiento del pórtico se logra a través del servomotor, que impulsa la rotación del husillo de bolas a través de un acoplamiento de precisión. Los programas de previsualización y verificación de pre-taladrado mejoran aún más la conveniencia y precisión operativa.

3. Carro móvil
El carro móvil presenta una construcción de fundición de precisión. Está equipado con dos juegos de mesas deslizantes de riel duro CNC de carga ultra alta, un juego de conjuntos de husillos de bolas de precisión y un reductor planetario de alta precisión conectado a un servomotor, que impulsa el cabezal de potencia de taladrado para moverse a lo largo del eje Z. Esta configuración permite que el cabezal de potencia realice acciones como avance rápido, avance de trabajo, retracción rápida y parada, al tiempo que incorpora funcionalidades de rotura de viruta automática, eliminación de viruta y pausa.

4. Sistema de transmisión
Este equipo adopta una configuración de alta precisión que integra guías y bloques deslizantes HIWIN de Taiwán, lo que garantiza un funcionamiento suave al tiempo que mejora significativamente la capacidad de carga pesada.
El eje X y el eje Z están equipados cada uno con dos guías lineales de rodillos, que sirven como rieles de guía y soporte de carga para el movimiento transversal y longitudinal respectivamente. Este diseño cumple con los requisitos técnicos para operaciones de taladrado de alta velocidad. Para la transmisión, tanto el eje X como el eje Z utilizan servomotores de CA para impulsar los husillos de bolas de precisión en rotación, logrando así un movimiento lineal preciso. Los almacenes de discos de herramientas o los almacenes de herramientas lineales están disponibles, lo que mejora sustancialmente la eficiencia del mecanizado.

La máquina de taladrado, marcado y fresado tipo pórtico CNC para bridas y acero al carbono representa un aparato industrial de alto rendimiento, meticulosamente diseñado para el mecanizado de precisión de componentes tipo placa y piezas estructurales. Este equipo está personalizado para procesar piezas de trabajo, incluyendo bridas, discos, anillos y placas planas, con un requisito fundamental de que el espesor de dichas piezas de trabajo se ajuste completamente al rango de mecanizado efectivo especificado de la máquina.

En los talleres de estructuras de acero, este equipo proporciona taladrado y fresado de precisión para placas estructurales y elementos de conexión, estableciendo así una base sólida para el montaje estable de estructuras de acero. Para el sector de la energía eólica, proporciona soluciones de mecanizado de alta precisión para torres y bridas de turbinas eólicas, un proceso indispensable que garantiza que estos componentes puedan soportar condiciones ambientales adversas (por ejemplo, vientos intensos, fluctuaciones de temperatura). En los proyectos de construcción de puentes, el equipo procesa vigas de puente y soportes, asegurando la formación de conexiones estables y duraderas diseñadas para soportar cargas dinámicas durante la prolongada vida útil del puente.
