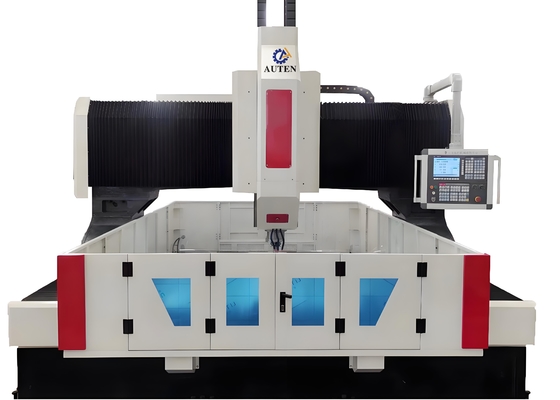

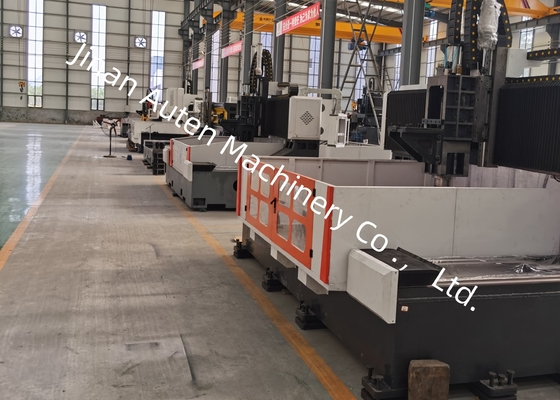

11KW / 15KW Servo motor de eje de potencia CNC perforación y fresado de tramo de 28mm ancho de ranura en T
Aplicación:
La máquina de perforación y fresado de pórtico CNC está diseñada principalmente para realizar operaciones de perforación, chanfering, tapping y fresado en placas y componentes estructurales, tales como bridas, discos,anillos, y las placas donde el grosor de la pieza de trabajo está dentro de su ámbito de procesamiento efectivo.Permite la perforación de agujeros y agujeros ciegos en partes de un solo material y materiales compuestos. Todo el proceso de mecanizado está controlado digitalmente, lo que garantiza un funcionamiento muy fácil de usar.adaptación a las necesidades de transformación de varias variedades, y facilitando la fabricación a gran escala.
Especificaciones:
| Tamaño de la pieza |
LxW |
Las medidas de las partidas 1 y 2 se aplicarán a las partidas 2 y 3. |
| Alturas de los portones |
Las demás: |
| Bancos de trabajo |
Ancho de la ranura en T |
28 mm |
| Cabeza de potencia de perforación |
¿Cuánto tiempo? |
1 |
| De las partidas 1 a 5 |
NT1cultura y cultura |
| Diámetro máximo de perforación |
Φ40 mm |
| espesor máximo |
≤ 100 mm |
| Diámetro del golpe |
M3-M24 |
| Velocidad del husillo |
30 ~ 3000 r/min |
| Potencia del motor del eje de servo |
11kW/15kW |
| Distancia desde el extremo inferior del husillo hasta la mesa de trabajo |
200-600 mm |
|
Movimiento lateral de la cabeza motriz
(eje X)
|
Velocidad máxima horizontal |
Las demás: |
| Velocidad de movimiento lateral |
0 ~ 8 r/min |
| Potencia del servomotor para el movimiento lateral |
2.4 kW |
| Movimiento longitudinal del pórtico (eje Y) |
Max. carrera de alimentación |
Las demás medidas |
| Velocidad de movimiento de la alimentación |
0 ~ 8 m/min |
| Potencia del servomotor de alimentación |
2x2,4 kW |
| Movimiento de alimentación vertical del carnero (eje Z) |
Max. golpe |
Cubiertas |
| Velocidad de movimiento |
0 ~ 8 m/min |
| Potencia del servomotor |
2.4 kW (freno) |
| Precisión de posicionamiento en tres ejes |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
± 0,015/1000 mm |
| Precisión de posicionamiento repetida en tres ejes |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
± 0,01/1000 mm |
| Tamaño total |
LxWxH |
Las demás partes del material de acero |
Características del producto
1. Cama de máquina y banco de trabajo
El lecho de la máquina se sufre primero de soldadura, seguido de tratamiento de recocido y posterior mecanizado de precisión.mantenimiento de la estabilidad estructural sin deformaciónDos guías lineales de alta precisión están montadas a ambos lados de la base del lecho, lo que garantiza una distribución uniforme de la fuerza en los deslizadores de guía.Este diseño mejora significativamente la rigidez general de la máquina herramienta, así como su resistencia a la tracción y la compresión.El sistema de accionamiento adopta servomotores de CA combinados con ensambles de tornillos de bolas de precisión para conducción de doble cara, lo que permite que el pórtico se mueva a lo largo del eje Y. Además,el banco de trabajo está equipado con un sistema de sujeción hidráulico del cilindro para asegurar las piezas de trabajo durante el procesamiento.
2- Por el puente móvil.
El pórtico móvil está fabricado con piezas fundidas de hierro gris (HT250).Un conjunto de tornillos de bolas de precisión y un servomotor que trabajan en conjunto para permitir que la placa deslizante de la cabeza de potencia se mueva a lo largo del eje X, y la cabeza de potencia de perforación está instalada en la placa de deslizamiento de la cabeza de potencia.
El movimiento del pórtico se realiza a través de un acoplamiento de precisión: el servomotor impulsa la tuerca del tornillo de bola para girar sobre el tornillo de bola, facilitando así el movimiento del pórtico.
3. Cabeza de potencia de perforación
La cabeza de potencia de perforación emplea un motor servo-huso dedicado, que transmite energía a un huso de precisión dedicado a través de una correa síncrona dentada para mejorar el par de salida.El husillo está equipado con rodamientos angulares de contacto japoneses dispuestos en un , de dos filas traseras (seis filas en total), que permite el ajuste de la velocidad sin pasos.El mecanismo de alimentación es accionado por un servomotor y un tornillo de bolaLos ejes X y Y soportan el enlace y adoptan un control de circuito semicerrado, lo que permite la realización de funciones de interpolación lineal y circular.El extremo del husillo presenta un agujero cónico BT50 y está equipado con una unión rotativa de alta velocidadSoporta operaciones de procesamiento utilizando un taladro U de alta velocidad con función de descarga de agua central.
4Dispositivo de lubricación automática y dispositivo de protección
Esta máquina-herramienta está equipada con un dispositivo de lubricación automática volumétrica a presión parcial fabricado en Taiwán, que permite la lubricación automática de pares móviles, como rieles de guía, tornillos de plomo,y estanterías sin zonas muertasLos ejes X y Y de la máquina herramienta están equipados con cubiertas protectoras a prueba de polvo.Mientras que los escudos de salpicaduras a prueba de agua se instalan alrededor del banco de trabajo para mejorar la protección operativa.
La máquina de perforación y fresado de pórtico CNC es un equipo industrial de alto rendimiento diseñado específicamente para el procesamiento de precisión de placas y componentes estructurales.Sus aplicaciones principales abarcan un amplio ámbito de operaciones.Está diseñado para piezas de trabajo como bridas, discos, anillos y placas,donde el grosor de las piezas de trabajo se sitúa estrictamente dentro del rango de procesamiento efectivo especificado por la máquina.
La máquina de perforación y fresado de placas CNC de alta velocidad sirve como un equipo fundamental en talleres de estructuras de acero, proyectos de energía eólica y sectores de construcción de puentes.Dentro de los talleres de estructuras de acero, permite operaciones de perforación y fresado precisas en placas estructurales y conectores, sentando una base sólida para el ensamblaje robusto de marcos de acero.Procesan las torres y las bridas de las turbinas eólicas con una alta precisión.En la construcción de puentes, se encarga del mecanizado de vigas y soportes.garantizar conexiones estables y duraderas que puedan soportar cargas dinámicas durante el servicio a largo plazo del puenteSu excepcional eficiencia operativa proporciona un apoyo fiable para estos campos críticos, que sustentan el desarrollo de infraestructuras y el avance de la energía limpia.
