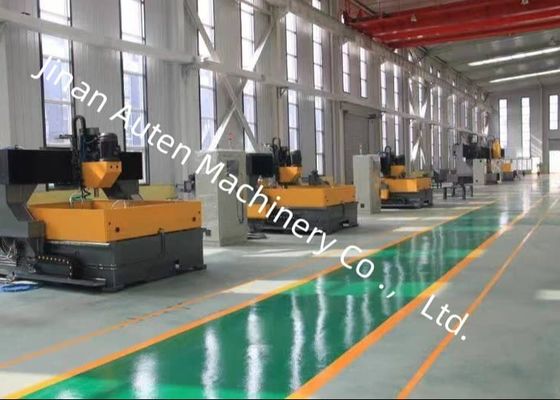

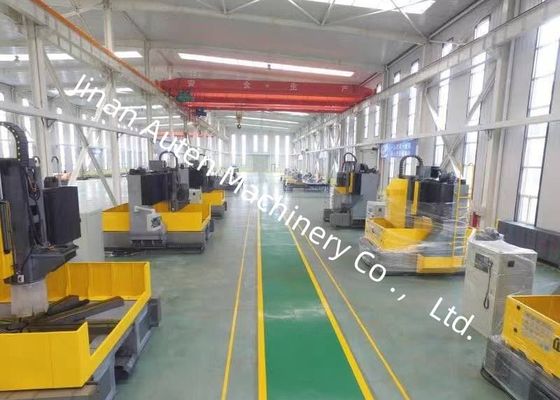

Máquina de taladrado de pórtico CNC con potencia de motor de husillo servo de 15KW, máquina de taladrado de bridas de 40 mm de diámetro
Aplicación:
La máquina de taladrado y fresado de pórtico CNC está diseñada principalmente para ejecutar operaciones de taladrado, chaflanado, roscado y fresado en componentes de placa y estructurales, como bridas, discos, anillos y placas, con espesores de pieza de trabajo dentro del alcance de procesamiento efectivo. Facilita el taladrado de agujeros pasantes y agujeros ciegos tanto en piezas de un solo material como en materiales compuestos. Todo el proceso de mecanizado se rige digitalmente, lo que garantiza un funcionamiento muy fácil de usar. Este equipo es competente para realizar la producción automatizada con alta precisión, adaptándose a múltiples variedades y apoyando la fabricación en masa.
Especificaciones:
| Tamaño de la pieza de trabajo |
Largo x Ancho |
2000x1600 mm |
| Altura del pórtico |
600 mm |
| Banco de trabajo |
Ancho de la ranura en T |
28 mm |
| Cabezal de potencia de taladrado |
Cantidad |
1 |
| Conicidad del husillo |
BT40 |
| Diámetro máximo de taladrado |
Φ40 mm |
| Grosor máximo |
≤100 mm |
| Diámetro de roscado |
M3-M24 |
| Velocidad del husillo |
30~3000 r/min |
| Potencia del motor del husillo servo |
11kW/15kW |
| Distancia desde el extremo inferior del husillo a la mesa de trabajo |
200-600 mm |
|
Movimiento lateral del cabezal de potencia
(Eje X)
|
Carrera horizontal máxima |
1600 mm |
| Velocidad de movimiento lateral |
0~8 r/min |
| Potencia del servomotor para movimiento lateral |
2.4kW |
| Movimiento longitudinal del pórtico (eje Y) |
Carrera de avance máxima |
2000 mm |
| Velocidad de movimiento de avance |
0~8 m/min |
| Potencia del servomotor de avance |
2x2.4kW |
| Movimiento de avance del ariete vertical (eje Z) |
Carrera máxima |
400 mm |
| Velocidad de movimiento |
0~8 m/min |
| Potencia del servomotor |
2.4kW (Freno) |
| Precisión de posicionamiento de tres ejes |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Precisión de posicionamiento repetido de tres ejes |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Tamaño total |
Largo x Ancho x Alto |
5300x3400x2700 mm |
1. Cabezal de taladrado:
El cabezal de potencia de taladrado emplea un servomotor de husillo dedicado, que transmite la potencia a un husillo de precisión especializado a través de una correa síncrona dentada para mejorar el par de salida. El husillo está equipado con una configuración de cojinetes de contacto angular japoneses (cuatro en la parte delantera y dos en la trasera, con un total de seis filas), lo que permite una variación de velocidad continua. Está equipado con un sistema de cambio de herramienta neumático, lo que garantiza un reemplazo de herramienta rápido y conveniente.
El movimiento de avance es impulsado por un servomotor junto con un husillo de bolas. Los ejes X e Y admiten la funcionalidad de enlace y utilizan un control de bucle semicerrado, lo que permite operaciones de interpolación lineal y circular. El extremo del husillo presenta un orificio cónico BT50, acompañado de una junta rotativa de alta velocidad, y es capaz de procesar con una broca en U de alta velocidad a través de la salida central.
2. Dispositivo de transmisión:
Adopta un diseño de alta precisión que incorpora guías y deslizadores importados de Taiwán, lo que garantiza un funcionamiento suave y mejora eficazmente la capacidad de carga pesada.
(1) Los ejes X y Z utilizan cada uno dos guías lineales rodantes como pistas de guía y soporte de carga para el movimiento lateral y longitudinal respectivamente, lo que puede cumplir con los requisitos técnicos de taladrado de alta velocidad. La transmisión de los ejes X e Z emplea servomotores de CA para impulsar los husillos de bolas de precisión para la rotación, logrando así el movimiento lineal.
(2) El eje Y está equipado con dos guías lineales rodantes de alta resistencia en cada lado, una de las cuales presenta una estructura colgante lateral, formando colectivamente la pista deslizante del eje Y. Esta configuración cumple con los requisitos de alta rigidez y resistencia del marco del pórtico, al tiempo que encarna ventajas técnicas como un bajo coeficiente de fricción, alta velocidad de movimiento, excelente rendimiento de absorción de vibraciones y una vida útil prolongada.
La transmisión del eje X adopta la tecnología de accionamiento síncrono de doble servomotor: se instala un servomotor en cada lado, que acciona sincrónicamente los husillos de bolas para girar, moviendo así el marco del pórtico y permitiendo operaciones de mecanizado CNC.
La máquina de taladrado y fresado de pórtico CNC es un dispositivo industrial de alto rendimiento desarrollado específicamente para el mecanizado de precisión de componentes de placa y estructurales. Sus principales aplicaciones cubren una amplia gama de operaciones, incluyendo taladrado, chaflanado, roscado y fresado, centrándose en piezas de trabajo como bridas, discos, anillos y placas, con su espesor estrictamente dentro del rango de procesamiento efectivo especificado por la máquina.
La máquina de taladrado y fresado de placas CNC de alta velocidad juega un papel fundamental en sectores como talleres de estructuras de acero, generación de energía eólica y construcción de puentes.
Dentro de los talleres de estructuras de acero, facilita el taladrado y fresado precisos de placas estructurales y componentes de conexión, asegurando el robusto ensamblaje de los marcos. En el dominio de la energía eólica, procesa torres de turbinas y piezas de bridas con alta precisión, lo que les permite resistir condiciones ambientales adversas. Para la construcción de puentes, se encarga del mecanizado de vigas y soportes, asegurando conexiones estables y duraderas bajo cargas dinámicas. Su eficiencia operativa proporciona un fuerte apoyo a estas infraestructuras críticas y campos de energía limpia.
