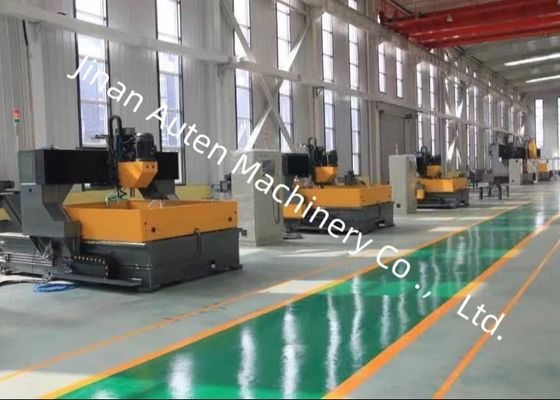

Taladradora y Fresadora CNC de Placa de 100 mm de Espesor, Roscado M3-M24
Aplicación:
La taladradora y fresadora CNC de pórtico está diseñada principalmente para operaciones de taladrado, chaflanado, roscado y fresado en componentes de placa/estructurales, incluyendo bridas, discos, anillos y placas, con espesores de pieza dentro del rango de procesamiento efectivo. Permite el taladrado de agujeros pasantes y ciegos tanto en piezas de un solo material como en materiales compuestos. Todo el procedimiento de procesamiento se controla digitalmente, lo que garantiza una operación muy conveniente. Este equipo es capaz de lograr una producción automatizada con alta precisión, acomodando múltiples variedades y facilitando la fabricación en masa.
Especificaciones:
| Tamaño de la pieza |
LxA |
2000x1600 mm |
| Altura del pórtico |
600 mm |
| Banco de trabajo |
Ancho de la ranura en T |
28 mm |
| Cabezal de potencia de taladrado |
Cant. |
1 |
| Cono del husillo |
BT40 |
| Diámetro máx. de taladrado |
Φ40 mm |
| Espesor máx. |
≤100 mm |
| Diámetro de roscado |
M3-M24 |
| Velocidad del husillo |
30~3000 r/min |
| Potencia del motor del husillo servo |
11kW/15kW |
| Distancia desde el extremo inferior del husillo a la mesa de trabajo |
200-600mm |
|
Movimiento lateral del cabezal de potencia
(Eje X)
|
Carrera horizontal máx. |
1600 mm |
| Velocidad de movimiento lateral |
0~8 r/min |
| Potencia del servomotor para movimiento lateral |
2.4kW |
| Movimiento longitudinal del pórtico (eje Y) |
Carrera de avance máx. |
2000 mm |
| Velocidad de avance |
0~8 m/min |
| Potencia del servomotor de avance |
2x2.4kW |
| Movimiento de avance vertical del ariete (eje Z) |
Carrera máx. |
400 mm |
| Velocidad de movimiento |
0~8 m/min |
| Potencia del servomotor |
2.4kW (Freno) |
| Precisión de posicionamiento de tres ejes |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Precisión de posicionamiento repetido de tres ejes |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Tamaño total |
LxAxH |
5300x3400x2700 mm |
Estructura del equipo:

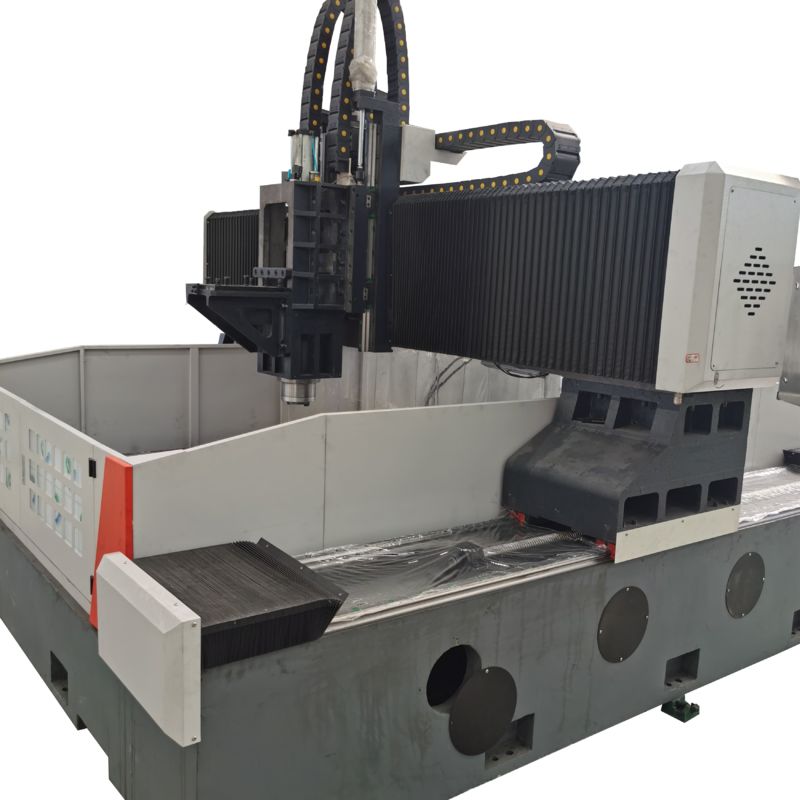

Se compone principalmente de una mesa de trabajo de bancada, un pórtico móvil, un carro deslizante móvil, un cabezal de potencia de taladrado y fresado, un dispositivo de lubricación automático, un dispositivo de protección, un dispositivo de refrigeración por circulación, un sistema de control numérico, un sistema eléctrico y otros componentes. Soportada y guiada por pares de guías de rodillos y accionada por pares de husillos de bolas de precisión, la máquina herramienta cuenta con una alta precisión de posicionamiento y precisión de posicionamiento repetido.
1. Bancada y Banco de Trabajo de la Máquina:
La bancada de la máquina se somete a soldadura, seguida de recocido y mecanizado de precisión, lo que resulta en una rigidez dinámica y estática excepcional con cero deformación. Se montan dos guías lineales de alta precisión en ambos lados de la base de la bancada, lo que garantiza una distribución uniforme de la fuerza en los deslizadores de la guía y mejora significativamente la rigidez de la máquina herramienta, así como la resistencia a la tracción y a la compresión. El sistema de accionamiento emplea servomotores de CA combinados con conjuntos de husillos de bolas de precisión para el accionamiento de doble cara, lo que facilita el movimiento del pórtico a lo largo del eje Y. Además, el banco de trabajo está equipado con un sistema de sujeción de cilindro hidráulico.
2. Pórtico Móvil:
El pórtico móvil está construido con fundición de hierro gris (HT250), con dos guías lineales de rodillos de alta capacidad de carga montadas en su lado frontal. Un conjunto de husillos de bolas de precisión, junto con un servomotor, permite que la placa deslizante del cabezal de potencia se mueva a lo largo del eje X, y el cabezal de potencia de taladrado se fija a esta placa deslizante. El movimiento del pórtico se realiza a través de un servomotor que, a través de un acoplamiento de precisión, impulsa la tuerca del husillo de bolas para que gire en el husillo de bolas.
3. Carro Móvil:
El carro móvil es un componente estructural de fundición de hierro de precisión. Está equipado con dos correderas de riel lineal CNC de alta capacidad de carga, un conjunto de pares de husillos de bolas de precisión y un reductor planetario de alta precisión conectado al servomotor. El peso del cabezal de potencia está equilibrado para reducir la carga del husillo y prolongar la vida útil del husillo. Acciona el cabezal de potencia de taladrado para que se mueva a lo largo del eje Z, lo que permite acciones como avance rápido, trabajo hacia adelante, retroceso rápido y parada del cabezal de potencia, junto con funciones de rotura automática de virutas, retroceso de virutas y pausa.
La taladradora y fresadora CNC de pórtico es un equipo industrial de alto rendimiento diseñado específicamente para el procesamiento de precisión de componentes de placa y estructurales. Sus aplicaciones principales abarcan una amplia gama de operaciones, incluyendo taladrado, chaflanado, roscado y fresado, dirigidas a piezas de trabajo como bridas, discos, anillos y placas, con su espesor estrictamente dentro del rango de procesamiento efectivo designado por la máquina.
La Taladradora y Fresadora CNC de Alta Velocidad es fundamental en talleres de estructuras de acero, energía eólica y sectores de puentes.
En los talleres de acero, permite el taladrado/fresado preciso de placas estructurales y conectores, asegurando un montaje robusto del marco. Para la energía eólica, procesa torres y bridas de turbinas con precisión para soportar condiciones adversas. En la construcción de puentes, maneja vigas y soportes, garantizando conexiones estables y duraderas bajo cargas dinámicas. Su eficiencia apoya estos campos críticos de infraestructura y energía limpia.
