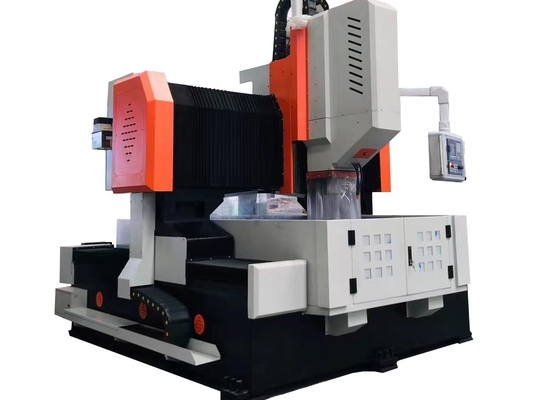

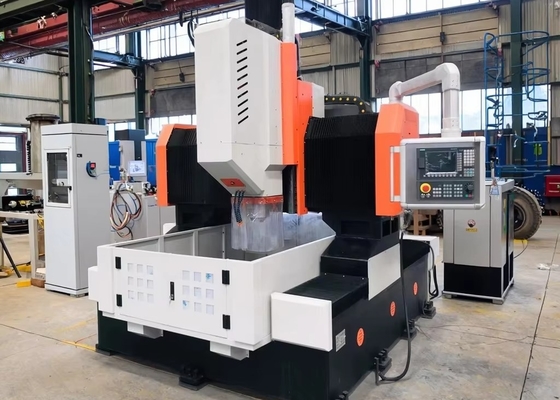

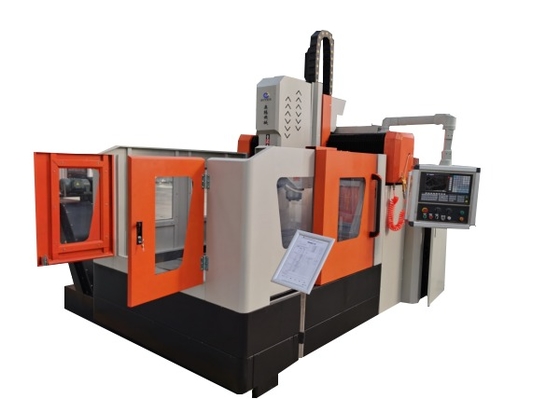

2000x1600mm Tamaño de la pieza de trabajo Máquina de perforación de brida de placa CNC ancho de ranura en T de 28 mm
Aplicación:
La máquina de perforación y fresado de pórtico CNC está diseñada principalmente para perforar, chanfar, golpear y fresar placas y componentes estructurales, que incluyen bridas, discos, anillos y placas,con espesores de piezas de trabajo dentro del rango de procesamiento efectivo. Permite perforar agujeros y agujeros ciegos tanto en piezas de un solo material como en materiales compuestos.garantizar un funcionamiento muy fácil de usar, y admite una producción automatizada y de alta precisión en múltiples variedades y en grandes cantidades.
1- Cama de máquina y banco de trabajo:
El lecho de la máquina es sometido a soldadura, seguido de recocido y mecanizado de precisión, lo que resulta en una rigidez dinámica y estática excepcional sin deformación.Dos guías lineales de alta precisión se montan a ambos lados de la base de la cama, garantizando una distribución uniforme de la fuerza en los deslizadores de guía y mejorando significativamente la rigidez, la resistencia a la tracción y la resistencia a la compresión de la máquina herramienta.El sistema de accionamiento emplea servomotores de CA emparejados con conjuntos de tornillos de bolas de precisión para accionamiento de doble caraAdemás, el banco de trabajo está equipado con un sistema hidráulico de sujeción de cilindros.
2Cabeza de perforación:
La cabeza de potencia de perforación incorpora un motor servo-huso dedicado, que transmite energía a un huso de precisión especializado a través de una correa síncrona dentada para aumentar el par.El huso está equipado con una configuración de rodamiento de contacto angular japonés de seis filas (cuatro filas en la parte delantera y dos filas en la parte trasera)En el eje está integrado un sistema neumático de cambio de herramientas, que garantiza un cambio rápido y sin complicaciones.
El movimiento de alimentación es impulsado por un servomotor en conjunción con un tornillo de bola.facilitando las funciones de interpolación lineal y circularEl extremo del husillo presenta un orificio cónico BT50, equipado con una unión rotativa de alta velocidad, y es capaz de procesar con un taladro U de alta velocidad con una salida central.
3Dispositivo de lubricación automática y dispositivo de protección:
La máquina herramienta está equipada con un dispositivo de lubricación automática volumétrica a presión parcial fabricado en Taiwán, que permite la lubricación automática de los rieles de guía, tornillos de plomo, bastidores,y otras parejas móviles sin ningún punto muertoEl eje X y el eje Y de la máquina herramienta están equipados con cubiertas protectoras a prueba de polvo.mientras que los protectores de salpicaduras a prueba de agua están instalados alrededor del banco de trabajo.
Especificaciones:
| Tamaño de la pieza |
LxW |
Las medidas de las partidas 1 y 2 se aplicarán a las partidas 2 y 3. |
| Alturas de los portones |
Las demás: |
| Bancos de trabajo |
Ancho de la ranura en T |
28 mm |
| Cabeza de potencia de perforación |
¿Cuánto tiempo? |
1 |
| De las partidas 1 a 5 |
NT1cultura y cultura |
| Diámetro máximo de perforación |
Φ40 mm |
| espesor máximo |
≤ 100 mm |
| Diámetro del golpe |
M3-M24 |
| Velocidad del husillo |
30 ~ 3000 r/min |
| Potencia del motor del eje de servo |
11kW/15kW |
| Distancia desde el extremo inferior del husillo hasta la mesa de trabajo |
200-600 mm |
|
Movimiento lateral de la cabeza motriz
(eje X)
|
Velocidad máxima horizontal |
Las demás: |
| Velocidad de movimiento lateral |
0 ~ 8 r/min |
| Potencia del servomotor para el movimiento lateral |
2.4 kW |
| Movimiento longitudinal del pórtico (eje Y) |
Max. carrera de alimentación |
Las demás medidas |
| Velocidad de movimiento de la alimentación |
0 ~ 8 m/min |
| Potencia del servomotor de alimentación |
2x2,4 kW |
| Movimiento de alimentación vertical del carnero (eje Z) |
Max. golpe |
Cubiertas |
| Velocidad de movimiento |
0 ~ 8 m/min |
| Potencia del servomotor |
2.4 kW (freno) |
| Precisión de posicionamiento en tres ejes |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
± 0,015/1000 mm |
| Precisión de posicionamiento repetida en tres ejes |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
± 0,01/1000 mm |
| Tamaño total |
LxWxH |
Las demás partes del material de acero |
