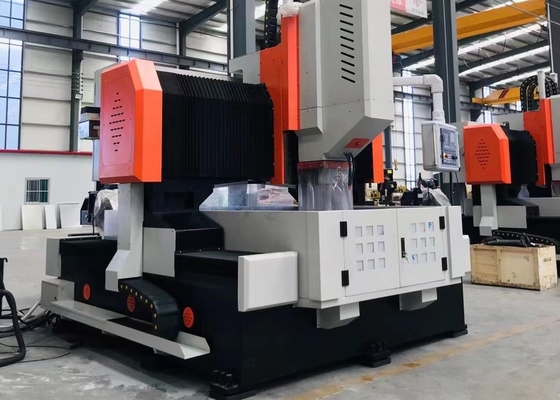

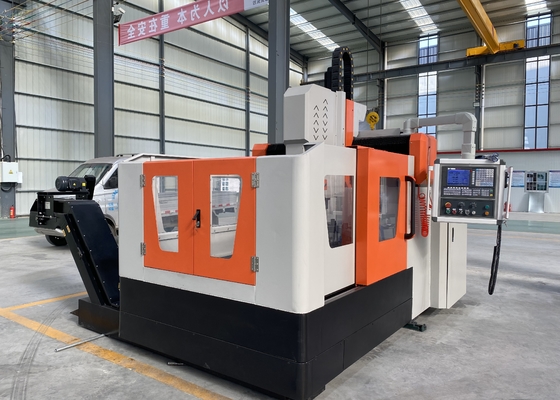

Máquina Perforadora de Placas CNC Modelo PHD2016, Diámetro Máximo de Perforación 40mm, Espesor Máximo 100mm
Aplicación:
La máquina perforadora y fresadora de pórtico CNC está diseñada principalmente para perforar, chaflanar, roscar y fresar placas y componentes estructurales, incluyendo bridas, discos, anillos y placas, con espesores de pieza dentro del rango de procesamiento efectivo. Permite la perforación de agujeros pasantes y ciegos tanto en piezas de un solo material como en materiales compuestos. El proceso de mecanizado se controla digitalmente para una mayor comodidad operativa, y admite la producción automatizada de alta precisión en múltiples variedades y en grandes cantidades.

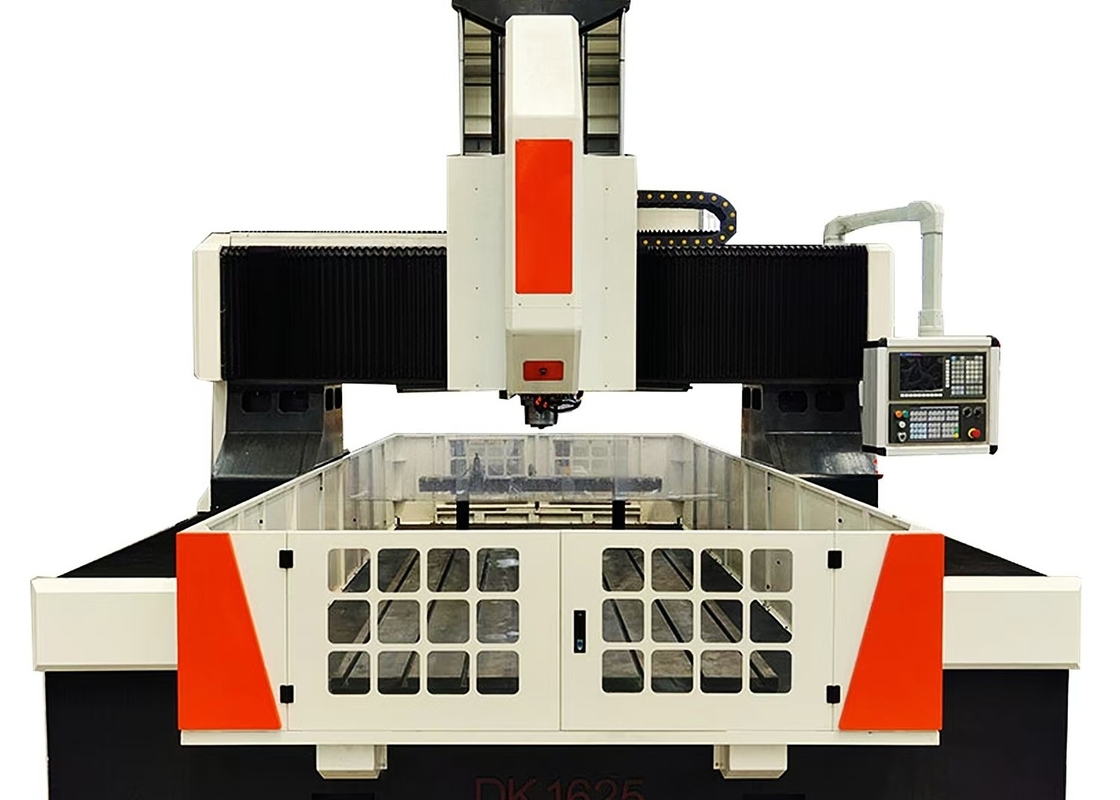

Estructura del Equipo:
Se compone principalmente de una mesa de trabajo, un pórtico móvil, un carro deslizante móvil, un cabezal de potencia de perforación y fresado, un dispositivo de lubricación automático, un dispositivo de protección, un dispositivo de refrigeración por circulación, un sistema de control numérico, un sistema eléctrico y otros componentes. Soportada y guiada por pares de guías de rodillos y accionada por pares de husillos de precisión, la máquina herramienta logra una alta precisión de posicionamiento y precisión de posicionamiento repetido.
Base de la Máquina y Banco de Trabajo:
La base de la máquina se somete a soldadura, seguida de recocido y mecanizado de precisión, lo que resulta en una rigidez dinámica y estática excepcional con cero deformación. Se montan dos guías lineales de alta precisión en ambos lados de la base de la máquina, lo que garantiza una distribución uniforme de la fuerza en los deslizadores de la guía y mejora significativamente la rigidez, la resistencia a la tracción y la resistencia a la compresión de la máquina herramienta. El sistema de accionamiento emplea servomotores de CA combinados con conjuntos de husillos de bolas de precisión para el accionamiento de doble cara, lo que permite que el pórtico se mueva a lo largo del eje Y. Además, el banco de trabajo está equipado con un sistema de sujeción de cilindro hidráulico.
Cabezal de Perforación:
El cabezal de potencia de perforación utiliza un servomotor de husillo dedicado, que transmite la potencia a un husillo de precisión especializado a través de una correa síncrona dentada para mejorar la salida de par. El husillo está equipado con una configuración de cojinete de contacto angular japonés (cuatro filas en la parte delantera y dos filas en la parte trasera), lo que permite el ajuste de velocidad continuo. Un sistema de cambio de herramienta neumático está integrado en el husillo, lo que garantiza un reemplazo de herramienta rápido y conveniente.
El movimiento de avance es impulsado por un servomotor en conjunto con un husillo de bolas. Los ejes X e Y admiten la funcionalidad de enlace y emplean un control de bucle semi-cerrado, lo que permite operaciones de interpolación lineal y circular. El extremo del husillo presenta un orificio cónico BT50, equipado con una junta rotativa de alta velocidad, y es capaz de procesar con una broca en U de alta velocidad con una salida central.
Especificaciones:
| Tamaño de la pieza |
LxA |
2000x1600 mm |
| Altura del pórtico |
600 mm |
| Banco de trabajo |
Ancho de la ranura en T |
28mm |
| Cabezal de potencia de perforación |
Cant. |
1 |
| Cono del husillo |
BT40 |
| Diámetro máximo de perforación |
Φ40 mm |
| Espesor máximo |
≤100 mm |
| Diámetro de roscado |
M3-M24 |
| Velocidad del husillo |
30~3000 r/min |
| Potencia del servomotor del husillo |
11kW/15kW |
| Distancia desde el extremo inferior del husillo a la mesa de trabajo |
200-600mm |
|
Movimiento lateral del cabezal de potencia
(Eje X)
|
Carrera horizontal máxima |
1600 mm |
| Velocidad de movimiento lateral |
0~8 r/min |
| Potencia del servomotor para movimiento lateral |
2.4kW |
| Movimiento longitudinal del pórtico (eje Y) |
Carrera de avance máxima |
2000 mm |
| Velocidad de movimiento de avance |
0~8 m/min |
| Potencia del servomotor de avance |
2x2.4kW |
| Movimiento de avance del ariete vertical (eje Z) |
Carrera máxima |
400 mm |
| Velocidad de movimiento |
0~8 m/min |
| Potencia del servomotor |
2.4kW (Freno) |
| Precisión de posicionamiento de tres ejes |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Precisión de posicionamiento repetido de tres ejes |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Tamaño total |
LxAxH |
5300x3400x2700 mm |
