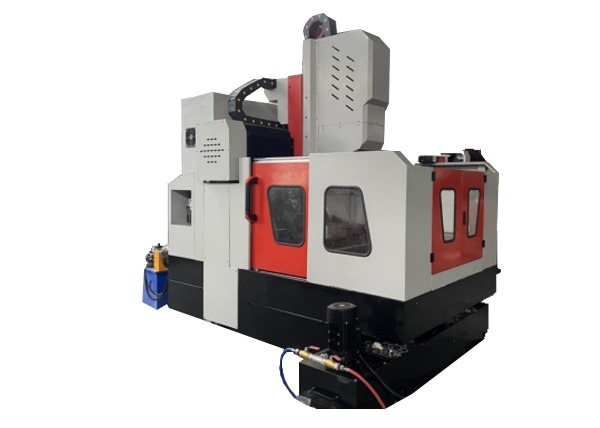

Diámetro máximo de 35 mm Máquina de perforación de placas de pórtico CNC de 40 mm espesor máximo

Máquina de perforación y fresado de placas CNC modelo BHD6060

Aplicación:

La máquina de perforación y fresado de pórtico CNC está diseñada principalmente para perforar, chanfar, golpear y fresar placas y componentes estructurales, que incluyen bridas, discos, anillos,y placas con espesores de piezas de trabajo dentro de su rango de procesamiento efectivoEl proceso de mecanizado está controlado digitalmente, y el proceso de perforación se realiza a través de un sistema de perforación que permite perforar tanto a través de agujeros como de agujeros ciegos en piezas de material único como en materiales compuestos.asegurando un funcionamiento muy conveniente, y permite una producción automatizada y de alta precisión en múltiples variedades y en cantidades masivas.

Las demás máquinas de la partida 84:

El sillín deslizante es una estructura de hierro fundido de precisión. El sillín deslizante está equipado con dos mesas deslizantes CNC de carga ultra alta,un conjunto de pares de tornillos de bolas de precisión y un reductor planetario de alta precisión conectado al servomotor para impulsar la potencia de perforación La cabeza se mueve en la dirección del eje Z, que puede realizar el rápido avance, el trabajo hacia adelante, el rápido retroceso, la parada y otras acciones de la cabeza de potencia.

Cabeza de potencia de perforación:

La cabeza de la potencia de perforación adopta un motor servo del huso dedicado, y la correa síncrona de engranajes se desacelera para aumentar el par para conducir el huso de precisión.El husillo adopta los primeros tres traseros dos rodamientos de contacto angulares japoneses de cinco filas para lograr un cambio de velocidad sin pasos. El huso está equipado con un sistema de cambio de herramientas neumático para permitir el reemplazo de herramientas rápida y conveniente, la alimentación es impulsada por un servomotor y un tornillo de bola.utilizando un control de circuito semicerradoEl extremo del husillo es un orificio cónico BT40, equipado con una unión rotativa de alta velocidad italiana Rotofors,y puede utilizar un centro de perforación U de alta velocidad para descargar agua.

Dispositivo de lubricación automática y dispositivo de protección:

Esta máquina herramienta está equipada con el dispositivo de lubricación automática de presión parcial volumétrica original de Taiwán, que puede lubricar automáticamente varios pares de movimiento, como rieles de guía, tornillos de plomo,las estanterías, etc., sin callejones sin salida, y garantizar la vida útil de la máquina herramienta.y los deflectores a prueba de salpicaduras están instalados alrededor del banco de trabajo.

Especificaciones:
