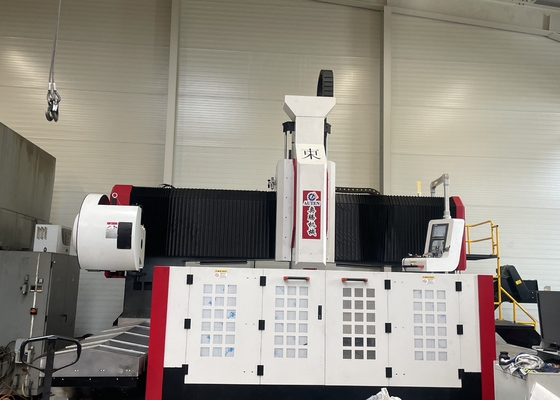

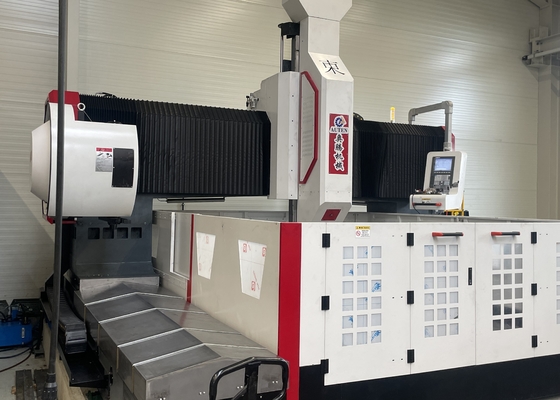

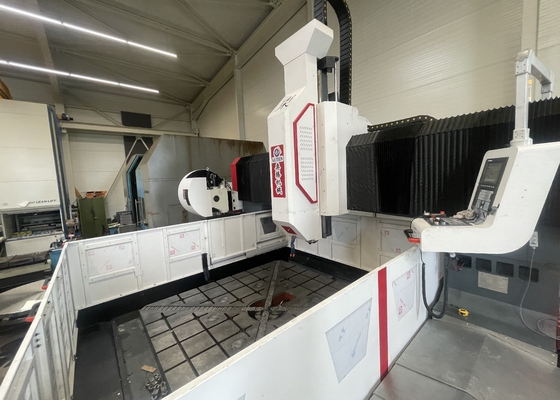

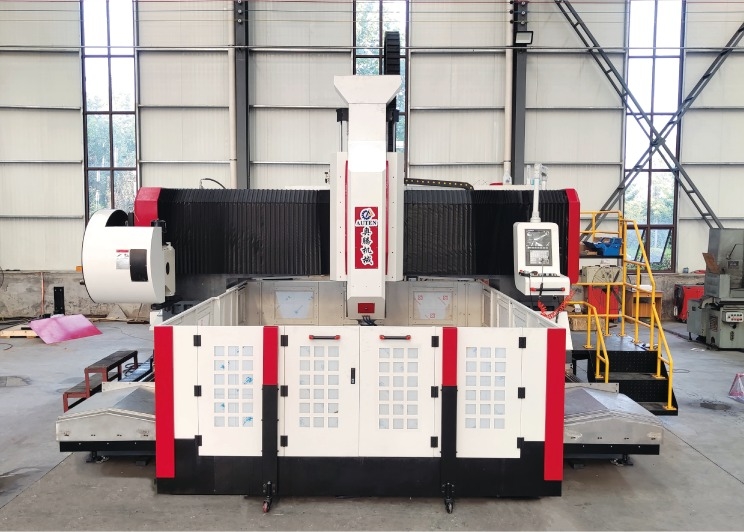

Altura de la barandilla 800 mm CNC Barandilla de mecanizado de la brida de la placa máquina de perforación del husillo cónico BT50
Conveyor automático de chips y dispositivo de refrigeración circulante:
Hay un transportador de chips automático en la parte trasera del banco de trabajo y un filtro en el extremo.La salida está conectada al sistema central de filtro de agua con una mangueraEl líquido de refrigeración fluye hacia el transportador de chips, la bomba de elevación del transportador de chips bombea el líquido de refrigeración hacia el sistema de filtración central de salida,y la bomba de enfriamiento de alta presión hace circular el líquido de enfriamiento filtrado para el enfriamiento de corteTambién está equipado con un carrito para el transporte de escombros, que es muy conveniente para el transporte de escombros de hierro.Cuando la perforación es de alta velocidad, la herramienta se enfría por salida de agua interna, y el enfriamiento externo se utiliza para el fresado ligero.
Alarma automática de bajo nivel de agua
1Cuando el líquido refrigerante en el filtro está en el nivel medio, el sistema se conectará automáticamente al motor para arrancar, y el líquido refrigerante en el transportador de chips fluirá automáticamente en el filtro.Cuando alcanza un nivel alto, el motor dejará de funcionar automáticamente.
2Cuando el líquido de refrigeración del filtro esté a un nivel bajo, el sistema activará automáticamente la alarma del medidor de nivel, el husillo retirará automáticamente la herramienta y la máquina dejará de funcionar.
Función de memoria de apagado:
La operación se detiene debido a un apagón repentino, etc. Utilice esta función para encontrar rápida y fácilmente la ubicación del último agujero perforado antes del apagón.Los operadores pueden pasar rápidamente al siguiente paso, ahorrando tiempo de búsqueda.
Interferómetro láser:
El interferómetro láser se utiliza para calibrar y comprobar con precisión y compensar el error de tono, la reacción negativa, la precisión de posicionamiento, la precisión de posicionamiento repetido, etc., para garantizar la dinámica,estabilidad estática y precisión de procesamiento de la máquinaCada máquina utiliza una barra de bolas británica RENISHAW para calibrar la precisión del círculo verdadero y la precisión geométrica de la máquina.se realiza un experimento de corte circular para garantizar la precisión de mecanizado 3D y la precisión del círculo de la máquina.
El SLas especificaciones:
| Tamaño de la pieza |
LxW |
Cuadro de las medidas 1 y 2 |
| Alturas de los portones |
de una longitud igual o superior a 800 mm |
| Cabeza de potencia de perforación |
¿Cuánto tiempo? |
1 |
| De las partidas 1 a 5 |
NT1capacidad |
| Diámetro máximo de perforación |
Φ80 mm |
| espesor máximo |
≤ 180 mm |
| Diámetro del golpe |
M3-M28 mm |
| Velocidad del husillo |
30 ~ 3000 r/min |
| Potencia del motor del eje de servo |
30 kW |
| Distancia desde el extremo inferior del husillo hasta la mesa de trabajo |
200-800 mm |
|
Movimiento lateral de la cabeza motriz
(eje X)
|
Velocidad máxima horizontal |
Cubierto |
| Velocidad de movimiento lateral |
0 ~ 9 r/min |
| Potencia del servomotor para el movimiento lateral |
1x2,4 kW |
| Movimiento longitudinal del pórtico (eje Y) |
Max. carrera de alimentación |
Cubierto |
| Velocidad de movimiento de la alimentación |
0 ~ 9 m/min |
| Potencia del servomotor de alimentación |
2x2,4 kW |
| Movimiento de alimentación vertical del carnero (eje Z) |
Max. golpe |
Las demás: |
| Velocidad de movimiento |
0 ~ 8 m/min |
| Potencia del servomotor |
1x2,4 kW |
| Precisión de posicionamiento en tres ejes |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Precisión de posicionamiento repetida en tres ejes |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Se aplicarán las siguientes medidas: |
| Tamaño total |
LxWxH |
Las dimensiones de las placas de ensamblaje son las siguientes: |
