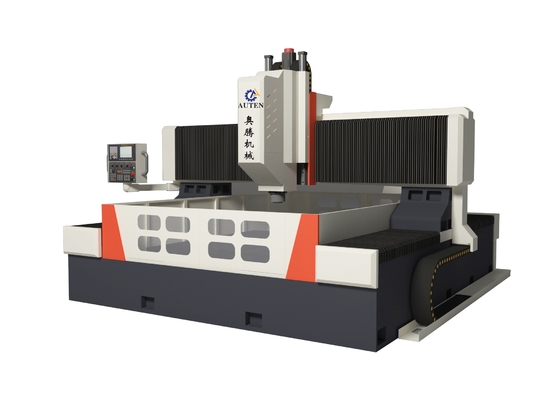

3000*3000 Tamaño de la pieza de trabajo Máquina de perforación de placas CNC Modelo PHD3030 30 KW Potencia del motor del eje servo
Cabeza de potencia de perforación:
La cabeza de la potencia de perforación adopta un motor servo del huso dedicado, y la correa síncrona de engranajes se desacelera para aumentar el par para conducir el huso de precisión.El husillo adopta los primeros tres traseros dos rodamientos de contacto angulares japoneses de cinco filas para lograr un cambio de velocidad sin pasos. El huso está equipado con un sistema de cambio de herramientas neumático para permitir el reemplazo de herramientas rápida y conveniente, la alimentación es impulsada por un servomotor y un tornillo de bola.utilizando un control de circuito semicerradoEl extremo del husillo es un agujero cónico BT50, equipado con la unión rotativa italiana de alta velocidad Rotofors,y puede utilizar un centro de perforación U de alta velocidad para descargar agua.
Dispositivo de lubricación automática y dispositivo de protección:
Equipado con el dispositivo de lubricación automática de presión parcial volumétrica original de Taiwán, puede lubricar automáticamente varios pares de movimiento, como rieles de guía, tornillos, bastidores, etc.sin ángulos muertosLos ejes X y Y de la máquina herramienta están equipados con cubiertas protectoras a prueba de polvo.y los deflectores a prueba de salpicaduras están instalados alrededor del banco de trabajo.
Sistema de control CNC de GSK:
El motor es accionado por un servomotor de alta precisión de serie de valor absoluto, interfaz RS232 y pantalla a color, interfaz de operación china,entrada USB en el sitio/externo.
1. Con la función de rotura de chips, el tiempo de rotura de chips y el ciclo de rotura de chips se pueden configurar en la interfaz hombre-máquina.
2. Con la función de elevación de la herramienta, la altura de elevación de la herramienta se puede ajustar en la interfaz hombre-máquina.y luego las astillas, luego rápido hacia adelante a la superficie de perforación y cambiar automáticamente.
3Las cajas de control de operación centralizadas y las unidades portátiles adoptan sistemas de control numérico para facilitar la programación, el almacenamiento, la visualización y la comunicación.La interfaz de operación tiene las funciones de diálogo hombre-máquina, compensación de errores y alarma automática.
4El equipo tiene la función de visualizar y volver a inspeccionar la posición del agujero antes del procesamiento, y la operación es muy conveniente.
Sistema de filtración de agua central:
Equipado con un sistema central de filtración de agua, que puede filtrar eficazmente las impurezas en el líquido de refrigeración de corte.El sistema interno de rociado de agua puede evitar que los alfileres de hierro se enrollen en la herramienta durante el procesamiento, reducir el desgaste de la herramienta, extender la vida útil de la herramienta, mejorar el acabado de la superficie de la pieza de trabajo y la punta de la herramienta El alfiler de salida de agua de alta presión puede proteger bien la superficie de la pieza de trabajo,Proteger la unión giratoria de alta velocidad, evitar que las impurezas bloqueen la unión giratoria, y mejorar la calidad general de la pieza de trabajo y mejorar la eficiencia del trabajo.
El SLas especificaciones:
| Tamaño de la pieza |
LxW |
Cuadro de las medidas 1 y 2 |
| Alturas de los portones |
de una longitud igual o superior a 800 mm |
| Cabeza de potencia de perforación |
¿Cuánto tiempo? |
1 |
| De las partidas 1 a 5 |
NT1capacidad |
| Diámetro máximo de perforación |
Φ80 mm |
| espesor máximo |
≤ 180 mm |
| Diámetro del golpe |
M3-M28 mm |
| Velocidad del husillo |
30 ~ 3000 r/min |
| Potencia del motor del eje de servo |
30 kW |
| Distancia desde el extremo inferior del husillo hasta la mesa de trabajo |
200-800 mm |
|
Movimiento lateral de la cabeza motriz
(eje X)
|
Velocidad máxima horizontal |
Cubierto |
| Velocidad de movimiento lateral |
0 ~ 9 r/min |
| Potencia del servomotor para el movimiento lateral |
1x2,4 kW |
| Movimiento longitudinal del pórtico (eje Y) |
Max. carrera de alimentación |
Cubierto |
| Velocidad de movimiento de la alimentación |
0 ~ 9 m/min |
| Potencia del servomotor de alimentación |
2x2,4 kW |
| Movimiento de alimentación vertical del carnero (eje Z) |
Max. golpe |
Las demás: |
| Velocidad de movimiento |
0 ~ 8 m/min |
| Potencia del servomotor |
1x2,4 kW |
| Precisión de posicionamiento en tres ejes |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Precisión de posicionamiento repetida en tres ejes |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Se aplicarán las siguientes medidas: |
| Tamaño total |
LxWxH |
Las dimensiones de las placas de ensamblaje son las siguientes: |
