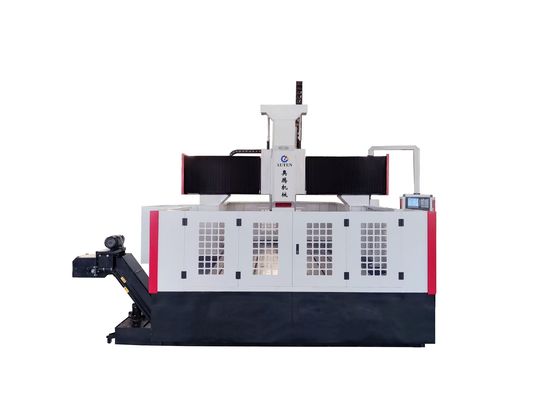

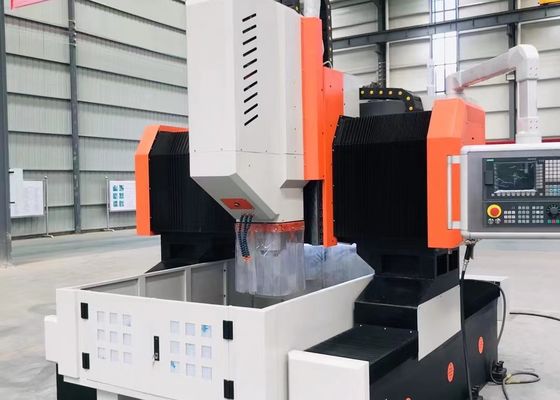

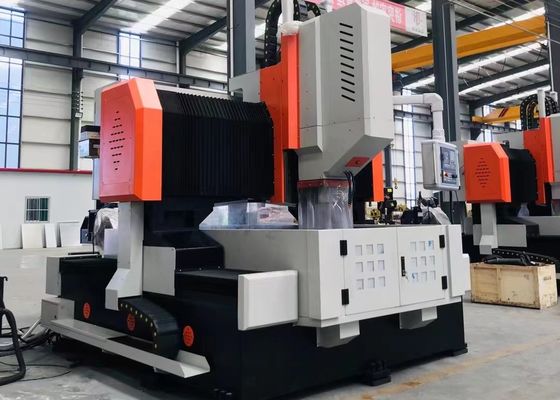

Aplicación:
La máquina de perforación y fresado de pórtico CNC está diseñada principalmente para realizar operaciones de perforación, chanfrado, tapping y fresado en placas/componentes estructurales, incluyendo bridas, discos, anillos,El sistema de perforación de las placas y las placas está diseñado para perforar tanto orificios como agujeros ciegos en piezas de un solo material como en materiales compuestos.El proceso de mecanizado está controlado digitalmente, garantizando un funcionamiento muy fácil de usar, y admite una producción automatizada con alta precisión, adaptabilidad a múltiples variedades de productos y escalabilidad para la fabricación en masa.
Estructura del equipo:
El equipo está compuesto principalmente por una mesa de trabajo de cama, un pórtico móvil, una silla móvil, una cabeza de perforación y fresado, un sistema de lubricación automática, un mecanismo de protección,dispositivo de refrigeración circulante, sistema de control numérico y sistema eléctrico, soportado y guiado por pares de guías de rodadura y accionado por pares de tornillos de plomo de precisión,la máquina herramienta cuenta con una alta precisión de posicionamiento y precisión de posicionamiento repetido.
Cama de máquina y banco de trabajo:
El lecho de la máquina es sometido a soldadura, seguido de recocido y mecanizado de precisión, lo que garantiza una rigidez dinámica y estática excepcional con una estabilidad dimensional permanente.Dos guías lineales de alta precisión están montadas a ambos lados de la base del lecho, lo que permite una distribución uniforme de la fuerza entre los deslizadores de guía y mejora significativamente la rigidez de la máquina.resistencia a la tracción, y resistencia a la compresión.El sistema de accionamiento emplea servomotores CA emparejados con conjuntos de tornillos de bolas de precisión para accionamiento de dos lados, lo que facilita el movimiento del pórtico a lo largo del eje Y.Además, el banco de trabajo está integrado con un sistema hidráulico de sujeción de cilindros para fijar la pieza de trabajo de forma segura.
Por el lado de la puerta:
El pórtico móvil está construido con fundiciones de hierro gris (HT250), con dos guías lineales rodantes de carga ultra alta montadas en su cara frontal.Un conjunto de tornillos de bolas de precisión, junto con un servomotor, permite que la placa de deslizamiento de la cabeza de potencia atraviese el eje X, y la cabeza de potencia de perforación se coloca en esta placa de deslizamiento.El movimiento del pórtico es facilitado por un servomotor, que impulsa la rotación de la tuerca del tornillo de bola en el tornillo de bola a través de un acoplamiento de precisión para lograr un movimiento suave y preciso.
Especificaciones:
| Tamaño de la pieza |
LxW |
Las medidas de las partidas 1 y 2 se aplicarán a las partidas 2 y 3. |
| Alturas de los portones |
Las demás: |
| Bancos de trabajo |
Ancho de la ranura en T |
28 mm |
| Dcabeza de potencia de rodadura |
¿Cuánto tiempo? |
1 |
| De las partidas 1 a 5 |
NT1 tecnología de la información |
| Diámetro máximo de perforación |
Φ50 mm |
| espesor máximo |
≤ 160 mm |
| Diámetro del golpe |
M3 a M28 |
| Velocidad del husillo |
30 ~ 3000 r/min |
| Potencia del motor del eje de servo |
22 kW |
| Distancia desde el extremo inferior del husillo hasta la mesa de trabajo |
200-600 mm |
|
Movimiento lateral de la cabeza motriz
(eje X)
|
Velocidad máxima horizontal |
Las demás medidas |
| Velocidad de movimiento lateral |
0 ~ 8 r/min |
| Potencia del servomotor para el movimiento lateral |
2.4 kW |
| El movimiento longitudinal de la guarnición (Yeje) |
Max. carrera de alimentación |
Las demás medidas |
| Velocidad de movimiento de la alimentación |
0 ~ 8 m/min |
| Potencia del servomotor de alimentación |
2x2,4 kW |
| Movimiento de alimentación vertical del carnero (eje Z) |
Max. golpe |
Cubiertas |
| Velocidad de movimiento |
0 ~ 8 m/min |
| Potencia del servomotor |
2.4 kW (freno) |
| Precisión de posicionamiento en tres ejes |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
± 0,015/1000 mm |
| Precisión de posicionamiento repetida en tres ejes |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
± 0,01/1000 mm |
| Tamaño total |
LxWxH |
Las medidas de ensayo se aplicarán a las medidas de ensayo que se indiquen en el punto 3. |
