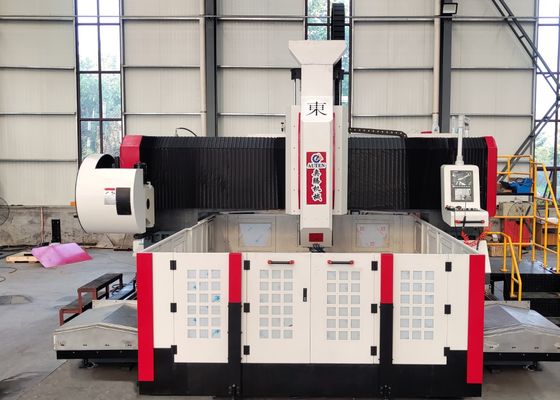

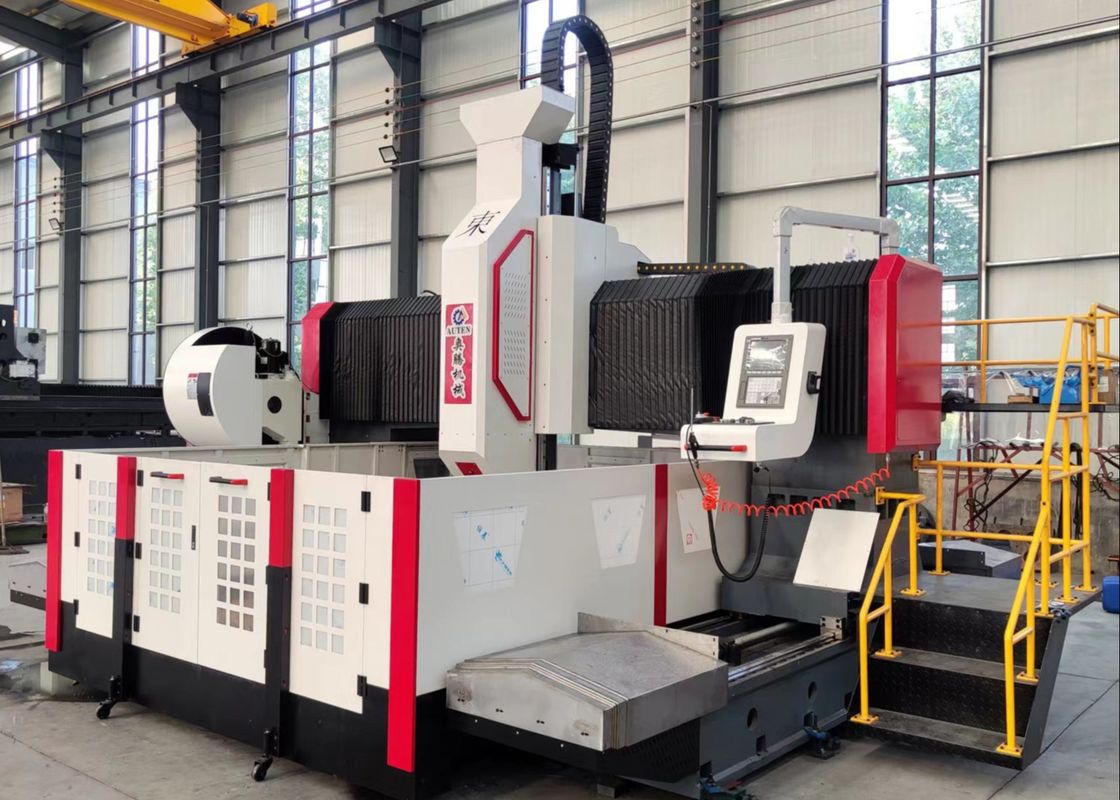

Alta VelocidadCNCPlacaTaladradoy FresadoMáquinaModeloPHD2525Aplicación:
Se utiliza para taladrar, chaflanar, roscar y fresar piezas de placa/estructura.
Se utiliza principalmente para el procesamiento de taladrado de alta eficiencia de bridas, discos, anillos, placas y otras piezas de trabajo cuyo grosor está dentro del rango efectivo. Se pueden realizar taladros pasantes y ciegos en piezas de un solo material y materiales compuestos. El proceso de mecanizado de la máquina herramienta está controlado digitalmente y la operación es muy conveniente. Puede realizar la automatización, alta precisión, múltiples variedades y producción en masa.
Estructura de la máquina:
El bastidor de la máquina es fundido, compuesto principalmente por mesa de trabajo, pórtico móvil, carro deslizante móvil, cabezal de potencia de taladrado y fresado, dispositivo de lubricación automática, dispositivo de protección, dispositivo de refrigeración por circulación, sistema de control digital, sistema eléctrico, etc. Soporte y guía de par de rieles duros rodantes, accionamiento de par de husillo de bolas de precisión, la máquina herramienta tiene alta precisión de posicionamiento y precisión de posicionamiento repetido.
1. Cama y mesa de trabajo:
La cama es una pieza soldada de tubo rectangular, que se recoce a alta temperatura antes del procesamiento, y se recoce dos veces después del semiacabado para eliminar la tensión, y luego se termina el procesamiento, lo que puede garantizar la estabilidad de la precisión de la máquina herramienta. La mesa de trabajo es una fundición integral de hierro gris (HT250), que se termina después del recocido secundario y el tratamiento de envejecimiento, con buena rigidez dinámica y estática y sin deformación. Hay ranuras en T bien planificadas en el plano de la superficie de trabajo para sujetar las piezas de trabajo. Se instalan dos guías lineales de alta precisión en ambos lados de la base de la cama, de modo que los rieles guía pueden ser sometidos a tensión de manera uniforme y mejorar en gran medida la rigidez y la capacidad de tracción y compresión de la máquina herramienta. El sistema de accionamiento adopta servomotor de CA y par de husillo de bolas de precisión. Haga que el pórtico se mueva en la dirección del eje Y. Los pernos ajustables se distribuyen en la superficie inferior de la cama, lo que puede ajustar fácilmente el nivel de la mesa de trabajo de la cama. distribuidos en la superficie inferior de la cama, lo que puede ajustar fácilmente el nivel de la mesa de trabajo de la cama.
Pórtico móvil
El pórtico móvil está fundido en hierro gris (HT250), y se instalan dos guías lineales con capacidad de carga ultra alta en la parte frontal del pórtico. Un juego de par de husillo de bolas de precisión y un servomotor hacen que la placa deslizante del cabezal de potencia se mueva en la dirección del eje X, y los cabezales de potencia de taladrado se instalan en la placa deslizante del cabezal de potencia. El movimiento del pórtico se realiza mediante el servomotor que acciona la rotación de la tuerca de bolas en el husillo de bolas a través del acoplamiento de precisión.
E
specificaciones:Tamaño de la pieza de trabajo
| LxA |
2500x2500 mm |
Mesa de trabajo |
| Ancho de la ranura en T |
28 mm |
C |
| abezal de potencia de taladradoCantidad |
1 |
Cono del husillo |
| BT50 |
Diámetro máximo de taladrado |
| 100 mm |
(Broca de núcleo de carburo)
Φ80 mm (Broca en U)
|
| Grosor máximo |
| ≤180 mm |
Diámetro máximo de roscado |
| M30 mm |
Velocidad del husillo |
| 30~3000 r/min |
Potencia del servomotor del husillo |
| 30kW |
Distancia desde el extremo inferior del husillo a la mesa de trabajo |
| 200-600 mm |
Movimiento lateral del cabezal de potencia |
|
(Eje X)
Carrera horizontal máxima
|
2500 mm |
Velocidad de movimiento de avance |
| 0~8 m/min |
Potencia/par del servomotor de avance |
| 4.5kW/25Nm |
Precisión de posicionamiento de tres ejes |
| Y eje)Carrera de avance máxima |
2500 mm |
Velocidad de movimiento de avance |
| 0~8 m/min |
Potencia/par del servomotor de avance |
| 2x4.5 kW/25Nm |
Movimiento de avance del ariete vertical (eje Z) |
| Carrera máxima |
600 mm |
Velocidad de movimiento |
| 0~5 m/min |
Potencia/par del servomotor |
| 4.5kW/25Nm |
Precisión de posicionamiento de tres ejes |
| X/Y |
≤0.03mm/1000mm |
Precisión de posicionamiento repetido de tres ejes |
| X/Y |
≤0.03mm/1000mm |
Sistema neumático |
| Presión de suministro de aire comprimido |
≥0.4MPa |
Transportador de virutas y refrigeración |
| Número de transportadores de virutas |
2 |
Velocidad de eliminación de virutas |
| 1m/min |
Potencia del motor del transportador de virutas |
| 2X0.75kW |
Método de refrigeración |
| Refrigeración interna (70 bar) + refrigeración externa |
S |
| istema de lubricación automáticaPresión de lubricación |
2MPa |
Cantidad de llenado de aceite del punto de lubricación |
| 0.1mL |
Ciclo de lubricación |
| 6-10min |
Sistema eléctrico |
|
Sistema CNC
|
Siemens 828D |
Número de ejes CNC |
| 3 |
Cambiador de herramientas |
| Tipo de disco |
24 posiciones de herramientas |
Tamaño total |
| LxAxA |
6000x4300x2700 mm |
|
