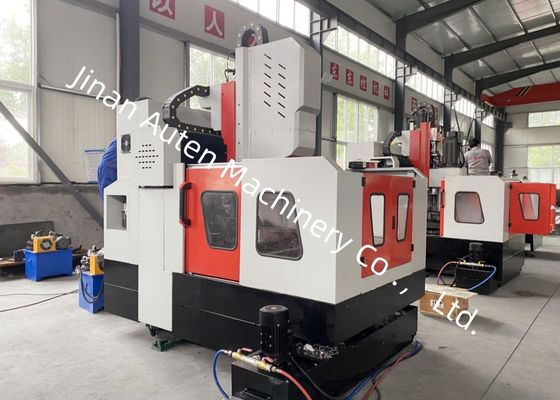

Máquina de taladrado y fresado CNC de placa de 600 X 600 mm con sistema de control digital y sistema eléctrico

Aplicación:

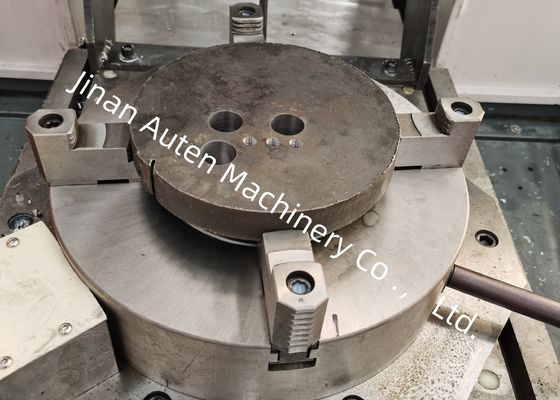

La máquina de taladrado y fresado de pórtico CNC se utiliza principalmente para el taladrado, chaflanado, roscado y fresado de piezas de placa/estructurales con el grosor de bridas, discos, anillos, placas y otras piezas de trabajo dentro del rango efectivo. Se pueden realizar taladros pasantes y ciegos en piezas de un solo material y materiales compuestos. El proceso de mecanizado se controla digitalmente y la operación es muy conveniente. Puede realizar la automatización, alta precisión, múltiples variedades y producción en masa.

Estructura del equipo:
El equipo está fundido integralmente, compuesto principalmente por mesa de trabajo, pórtico de viga fija, carro deslizante móvil, cabezal de potencia de taladrado y fresado, dispositivo de lubricación automática, dispositivo de protección, dispositivo de refrigeración por circulación, sistema de control digital, sistema eléctrico, etc. Soporte y guía de par de rieles duros rodantes, accionamiento de par de husillo de bolas de precisión, la máquina herramienta tiene alta precisión de posicionamiento y precisión de posicionamiento repetido.

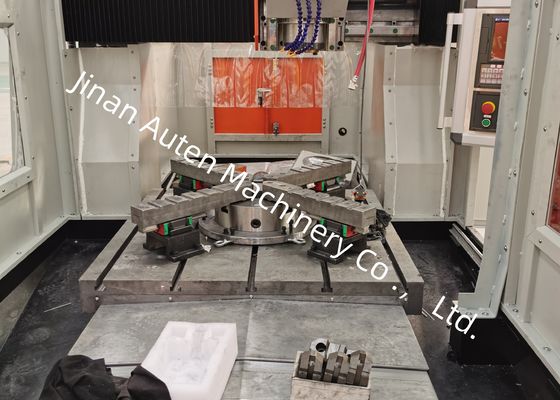

Mesa de trabajo con ranura en T:
La mesa de trabajo está hecha de hierro gris (HT250), que se termina mediante tratamiento de revenido secundario y envejecimiento por vibración, con buena rigidez y sin deformación.

Pórtico tipo viga fija:

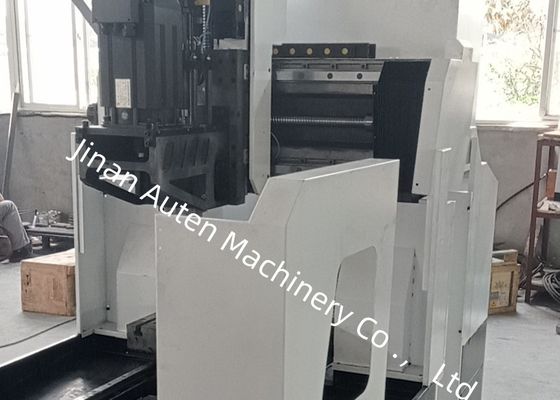

El pórtico está hecho de hierro gris (HT250). El lado frontal del pórtico está equipado con dos pares de guías lineales rodantes de alta capacidad de carga, un juego de husillos de bolas de precisión y un servomotor para hacer que la placa deslizante del cabezal de potencia se mueva en la dirección del eje Y, el cabezal de potencia de taladrado está instalado en la placa deslizante del cabezal de potencia. El movimiento del pórtico se realiza mediante la rotación del husillo de bolas impulsado por el servomotor a través del acoplamiento de precisión.

Especificaciones:
